Planification de l'installation d'évacuation d'air/des fumées 3
Éléments

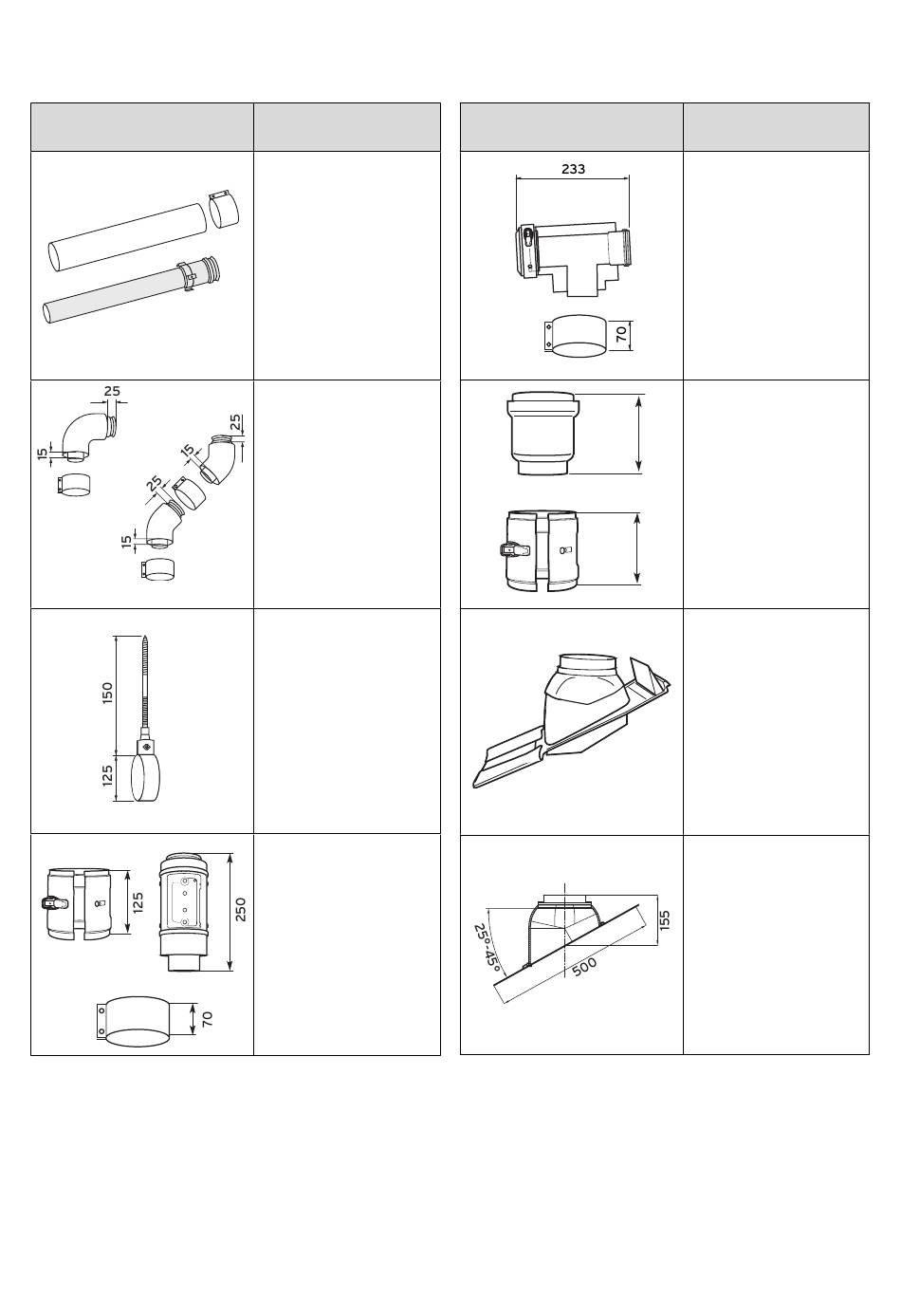

Tabl. 3.4 Éléments
Notice de montage de la ventouse pour ecoVIT exclusiv 0020094383_00
Description
Rallonge concentrique (PP)
0,5 m : Réf. 303 202
1,0 m : Réf. 303 203
2,0 m : Réf. 303 205
Coude (PP)
87°
Réf. 303 210
45° (2 pièces)
Réf. 303 211
Collier Ø 125
(5 pièces)
Réf. 303 616
Remarque !
Pour soutenir les tuyaux.
Utilisez un collier par
rallonge
Trappe d'inspection (PP)
Ø 80/125, 0,25 m
Réf. 303 218
concentrique Ø 80/125
Éléments
Tabl. 3.4 Éléments (suite)
Description
Pièce en T
d'inspection (PP) 87°
Réf. 303 217
Attention !
La seule position de montage
autorisée pour la pièce en T
d'inspection est celle indi-
quée sur l'illustration.
Toute autre position de
montage provoque une des-
truction des joints en raison
de l'eau de condensation
accumulée.
Séparateur (PP)
Réf. 303 215
164
120
Tuile creuse pour toit pentu
Réf. 009 076 (noir)
Réf. 300 850 (rouge)
Tuiles universelles pour
toit en pente 25° à 45°
Réf. 0020064750 (noir)
Réf. 0020064751 (rouge)
11
