Manuels Connexes pour Extraflame ANGY
Sommaire des Matières pour Extraflame ANGY

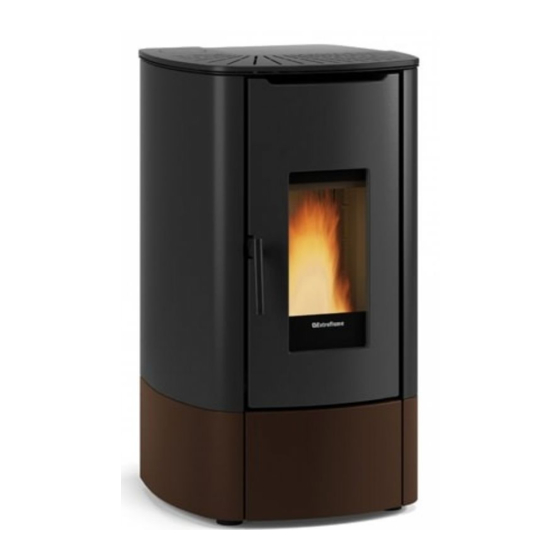

- Page 1 MANUEL UTILISATEUR poêLES à pELLET ANGY MADE ITALY design & production 004281159 - Rev.000...
- Page 2 Appliquer étiquette données techniques FRANCAIS...
-
Page 3: Table Des Matières
AtteNtIoN LeS SuRFAceS PeuveNt deveNIR tRÈS chAudeS ! utILISeR touJouRS deS gANtS de PRotectIoN ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis). -
Page 4: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 5 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 6: Entretien Ordinaire
SÉCURITÉ POURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L’ARRÊT DU GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š... -
Page 7: Installation
InstallatIon GÉnÉralItÉs Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... - Page 8 En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š...
-
Page 9: Installation Hermétique
installation hermétique Le générateur est un produit totalement étanche par rapport au milieu d'installation ; cela signifie qu'il est idéal pour les maisons passives car il ne prélève pas l'air présent dans les habitations. air comburant Pour respecter l'herméticité du poêle, le tuyau de raccordement de l'air comburant (combustion) doit être raccordé directement à l'extérieur à... -
Page 10: Détails Angie
DétAIls ANGIE Accès à la chambre de combustion Sortie des fumées arrière On/Off et au tiroir des cendres : Réservoir pellet fermeture à fusible pression Entrée sérielle Sortie air ambiant Alimentation 230V Entrée thermostat supplémentaire arte radio/urgence Entrée air comburant FRANCAIS... -
Page 11: Positionnement Du Poêle
posItIoNNEmENt Du poêlE Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal. NotEs pour lE FoNCtIoNNEmENt CorrECt Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Pendant le functionnement et aussi quand vous n’utilizer pas, toutes les portes (reservoir pellet, porte, bac à... -
Page 12: Montage Sortie Fumées Supérieure
Montage SoRtIe FUMÉeS SUpÉRIeURe La ConVeRSIon De La SoRtIe DeS FUMÉeS aRRIÈRe DoIt ÊtRe eFFeCtUÉe paR Un peRSonneL QUaLIFIÉ et/oU L’aSSIStanCe teCHnIQUe DU ConStRUCteUR ReSpeCteR oBLIgatoIReMent LeS InDICatIonS De Montage DÉCRIteS ! toUJoURS SUIVRe LeS InDICatIonS De Montage DanS DeS ConDItIonS De SÉCURItÉ MaXIMaLe ! Le poÊLe DoIt ÊtRe CoMpLÈteMent FRoID, ÉteInt et DÉBRanCHÉ... -
Page 13: Pellet Et Chargement
Pellet et chargement Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour le compacter. -
Page 14: Carte Radio/Urgence
Carte radio/urgenCe Le poêle est doté d'une carte radio d’urgence, qui permet la gestion de base du poêle en cas de panne ou de dysfonctionnement de la télécommande. Les fonctions pouvant être gérées par la carte d'urgence sont : On/Off poêle. Réglage de la puissance MIN ou MAX L1 : Voyant Voyant éteint : communication radio absente. -
Page 15: Télécommande
Télécommande conFiGUraTion LA PrOCéDUrE DE CODIFICATION DE LA TéLéCOMMANDE : 1. Couper l'alimentation du poêle. 2. Appuyer simultanément sur les touches jusqu’à l’apparition à l’écran d’un canal rADIO ID 3. À l’aide des touches sélectionner le nouveau canal RADIO ID (Il est possible de sélectionner un canal RADIO ID entre 0 et 63). 4. -
Page 16: Caractéristiques De La Télécommande
caracTérisTiqUes de la Télécommande Š La télécommande est dotée d'un afficheur LCD rétroéclairé. Le rétroéclairage dure 5 secondes. L'afficheur s'éteint au bout d'un certain temps pour réduire la consommation des piles (modalité sleep). Š Il se rallume après avoir appuyé sur la touche ON/OFF (6). aTTenTion ! Š... -
Page 17: Écran
écran AfficHEuR En couRs dE fonctionnEMEnt STAND BY actif Chrono actif Batterie déchargée Puissance 1-5^ Heure Température relevée dans la pièce Tangentiel actif Set Thermostat d’ambiance défini Affichage texte Tangentiel actif en modalité QUIET PAgE-écRAn AVEc tHERMostAt EXtERnE BRAncHE A LA BoRnE « tA » Heure Indique l'état du contact du thermostat... -
Page 18: Menu Général
menU Général toucHE fonction toucHE fonction Défilement des paramètres Touche précédent - quitter Modification des données de configuration Touche allumage - arrêt Touche d'accès au menu ModALitEs VEntiLAtion EAsY sEtuP cHRono HABiLitAtion ModALitE cHRono PRg1 PRg2 RégLAgEs dAtE-HEuRE PRg3 LAnguE PRg4 EcRAn stAnd BY... -
Page 19: Configurations Pour Le Premier Allumage
conFiGUraTions poUr le premier allUmaGe Une fois le cordon d'alimentation branché à l’arrière du générateur, mettre l'interrupteur (s'il est présent) sur (I). L'interrupteur sert à alimenter la carte du générateur. daTe/HeUre Ce menu permet de régler l'heure et la date. Pour le réglage : OK >... -
Page 20: Fonctionnement Et Logique
FoncTionnemenT eT loGiqUe allUmaGe Après avoir vérifié les points précédemment énumérés, appuyer sur la touche pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Quand la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en DEMArrAGE. -
Page 21: Modalites
modaliTes Ce menu permet de définir la logique de fonctionnement de la machine pour la puissance utilisée. Modes : (MANUAL, AUTOMATIC, AUX) En sélectionnant la modalité MANUAL l'utilisateur peut choisir le niveau de puissance thermique distribuée et le type de VENTILATION, en fonction de ses préférences. -
Page 22: Chrono
cHrono Cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le CHrONO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine. dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'extinction, les jours d'utilisation du créneau horaire programmé, la température souhaitée (en utilisant la modalité... -
Page 23: Exemple
exemple créneaU cHrono 02:00 08:00 16:30 23:00 manUal 02:00 08:00 16:30 23:00 Puissance Créneau horaire Start 02:00 Puissance 5 Stop 23:00 02:00 08:00 16:30 23:00 Créneau horaire Start 08:00 Puissance 1 02:00 08:00 16:30 23:00 Stop 16:30 22° réglage poêle 02:00 08:00 16:30... -
Page 24: Réglages
réGlaGes Š DATE/HEUrE Š LANGUE VOIr CHAPITrE : CONFIGUrATIONS PrEMIEr ALLUMAGE. Š DEGréS ecran Le menu « ECrAN » permet de : Š régler le contraste de l'afficheur. Š Activer/désactiver le rétroéclairage. Š Activer/désactiver le signal sonore. Š régler le minuteur de l’extinction du rétroéclairage de l’afficheur. Š... -
Page 25: Delta T
Toute l'interface relative au Wi-Fi est regroupée sous le menu réglages -> Wi-Fi La configuration doit être effectuée à travers l’App Total Control 3.0 disponible sur le Play Store ou l’Apple Store. https://www.lanordica-extraflame.com Š EffAcER Le paramètre permet de reconfigurer le Wi-Fi aux paramètres par défaut Pour le réglage : OK >... -
Page 26: Fonctionnement Et Solutions
La SONDE rADIO est une option qui permet de contrôler la température de la pièce d'installation ou de canalisation sans devoir utiliser des capteurs à câble. Pour connaître les détails de son utilisation et de ses fonctionnalités, consulter le site https://www.lanordica-extraflame.com/it averTiss. depr Permet d’activer le signal pour l’avertissement sonore si la porte ou le réservoir est ouvert. -
Page 27: Fonctions Supplémentaires
FoncTions sUpplémenTaires insTallaTion dU THermosTaT sUpplémenTaire (en opTion) L'appareil a la possibilité de contrôler la température ambiante à travers un thermostat supplémentaire (en option). Après l'allumage (en appuyant sur la touche 1 ou à travers la modalité chrono) le poêle fonctionnera pour atteindre le set configuré sur le thermostat et affichera TrAVAIL (contact fermé). -
Page 28: Nettoyage Et Entretien
POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM Nettoyage et eNtretieN toujours suivre les iNdicatioNs eN toute sécurité ! Š S'assurer que la fiche du cordon d'alimentation soit enlevée car le générateur pourrait avoir été programmé pour s'allumer. - Page 29 tous les 3 jours brasier et chambre de combustioN : Š Aspirer les résidus présents dans le brasier. Š Enlever totalement brasier compartiment ; Š Aspirer la cendre du compartiment du brasier, du tube porte-bougie et de la chambre de combustion. Š Libérer tous les trous du brasier avec le pique- feu fourni.
-
Page 30: Entretien Ordinaire Effectué Par Les Techniciens Autorisés
POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM eNtretieN ordiNaire effectué par les techNicieNs autorisés l'entretien ordinaire doit être effectué au moins une fois par an. Étant donné que le générateur utilise des pellets comme combustible solide, il requiert un entretien ordinaire qui doit être effectué par un technicien agréé, en utilisant uniquement des pièces de rechange d'origine. - Page 31 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM LES IMAGES SONT DONNÉES À TITRE ILLUSTRATIF. Moteur des fumées (démontage et nettoyage du conduit de fumée et raccords en "T"), nouveau silicone aux endroits prévus Joints, réservoir pellets, trappes, tiroir à...
- Page 32 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM LES IMAGES SONT DONNÉES À TITRE ILLUSTRATIF. Moteur des fumées (démontage et nettoyage du conduit de fumée et raccords en "T"), nouveau silicone aux endroits prévus Joints, réservoir pellets, trappes, tiroir à...
-
Page 33: Affichages
AffichAges ÉcrAn cAuse Générateur éteint sTArT La phase de start est en cours PrechArge PeLLeT Le chargement continu du pellet est en cours durant l'allumage ALLumAge La phase dédiée à l'allumage est en cours PrÉPArATiOn La phase de préparation est en cours TrAvAiL La phase de fonctionnement normal est en cours mOduL. - Page 34 Transducteur de pression différentielle en defAuT deLTA-P Contacter le centre d'assistance panne ou débranché. Le tiroir à cendres n'est pas correctement fermé. Vérifier la fermeture hermétique du tiroir à cendres. La prise d’air est bouchée. Nettoyer la prise d’air. La chambre de combustion est sale. Nettoyer la chambre de combustion.
-
Page 35: Élimination
Élimination InformatIons relatIves à la gestIon des déchets d'appareIls électrIques et électronIques contenant des pIles et des accumulateurs Ce symbole présent sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile. - Page 36 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM...
