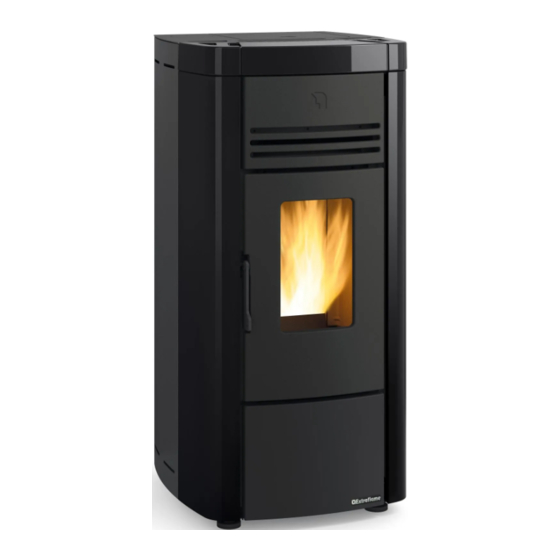

- Page 1 MANUEL UTILISATEUR poêLES à pELLET ANGELA EVO - ANGELA PLUS EVO MADE ITALY design & production 004280441 - Rev.000...
- Page 2 FRANCAIS...
-
Page 3: Table Des Matières
CONSIGNES POUR L’ENTRETIEN ........................................... 8 INStALLAtIoN heRMétIque ..................................10 aIR COmbURaNT ..............................................10 SYSTÈmE D'ÉVaCUaTION DES FUmÉES ......................................10 détAILS ANgeLA evo ....................................11 détAILS ANgeLA pLuS evo ..................................12 cARActéRIStIqueS cANALISAtIoN ANgeLA pLuS evo ......................... 13 FONCTIONNEmENT DU ThERmOSTaT SUPPLÉmENTaIRE POUR COmmaNDE mOTEUR CaNaLISaTION ............13 RÉaRmEmENT ................................................13... -
Page 4: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 5 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 6: Entretien Ordinaire
GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š CET APPAREIL NE DOIT PAS ÊTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS. -
Page 7: Règlement (Ue) 2015/1185
ExigEncEs d'informations applicablEs aux dispositifs dE chauffagE décEntralisés à combustiblE solidE ((rÈglEmEnt (uE) 2015/1185 dE la commission) Référence(s) du modèle - - - ANGELA EVO ANGELA PLUS EVO Fonction de chauffage indirect - - - Puissance thermique directe Puissance thermique indirecte... -
Page 8: Installation
InstallatIon GÉnÉralItÉs Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... -
Page 9: Uniquement Pour L'allemagne
En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š... -
Page 10: Installation Hermétique
installation hermétique Le générateur est un produit totalement étanche par rapport au milieu d'installation ; cela signifie qu'il est idéal pour les maisons passives car il ne prélève pas l'air présent dans les habitations. air comburant Pour respecter l'herméticité du poêle, le tuyau de raccordement de l'air comburant (combustion) doit être raccordé directement à l'extérieur à... -
Page 11: Détails Angela Evo
DétAIls AnGElA Evo Sortie air ambiant Carte radio / urgence On/Off fusible Accès à la chambre de combustion et au tiroir des Sortie des fumées arrière cendres : Alimentation 230V Entrée sérielle Réarmement Réservoir pellet fermeture à pression Entrée thermostat Entrée air comburant supplémentaire... -
Page 12: Détails Angela Plus Evo
DétAIls AnGElA plus Evo Entrée sérielle Sortie air ambiant Carte radio / urgence Entrée thermostat supplémentaire Accès à la chambre de Réarmement Entrée thermostat canalisation combustion et au tiroir des cendres : On/Off Sortie des fumées arrière Canalisation fusible Réservoir pellet fermeture à pression Entrée air comburant Alimentation 230V... -
Page 13: Caractéristiques Canalisation Angela Plus Evo
CArACtérIstIquEs CAnAlIsAtIon AnGElA plus Evo Le modèle Angela Plus Evo est équipé d'1 sortie pour la canalisation. Caractéristiques : Š diamètre sortie canalisation : 80 mm Š longueur maximum de canalisation conseillée 8 m Š canalisation thermostatable Š possibilité de 3 réglages : OFF, COMFORT, AUTO La rallonge de la canalisation se trouve dans la boîte des accessoires à... -
Page 14: Pellet Et Chargement
Pellet et chargement Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour le compacter. -
Page 15: Carte Radio/Urgence
Carte radio/urgenCe Le poêle est équipé d'une carte radio d'urgence placée latéralement, qui permet la gestion de base du poêle en cas de panne ou de dysfonctionnement de l'ordinateur de poche. Les fonctions pouvant être gérées par la carte urgence sont : On/Off poêle. -
Page 16: Ordinateur De Poche
OrdinaTeUr de pOche cOnFiGUraTiOn LA Procédure d'encodAge de L'ordInAteur de Poche : 1. couper l'alimentation du poêle. 2. Appuyer simultanément sur les touches jusqu'à l'apparition de la page-écran de sélection de l'UNITE. 3. Par le biais des touches sélectionner la nouvelle UNITE. 4. -
Page 17: Caractéristiques De L'ordinateur De Poche
caracTérisTiqUes de l’OrdinaTeUr de pOche Š l'ordinateur de poche est équipé d'un afficheur Lcd rétroéclairé. Le rétroéclairage dure 5 secondes. L'afficheur s'éteint au bout d'un certain temps pour réduire la consommation des piles (modalité sleep). Š Il se rallume après avoir appuyé sur la touche on/oFF (6). Š... -
Page 18: Ecran
ecran AffICHEUR EN COURS DE fONCTIONNEMENT STAND-BY actif chrono actif Batterie déchargée Puissance 1-5^ heure canalisation active température relevée dans la tangentiel actif pièce Set température ambiante définie Affichage texte tangentiel actif en mode COMfORT PAgE-éCRAN AVEC THERMOSTAT EXTERNE BRANCHé À LA BORNE « TA » heure Indique le contact du thermostat externe... -
Page 19: Menu Général
menU Général TOUCHE fONCTION TOUCHE fONCTION défilement des paramètres touche précédent - quitter Modification des données de configuration touche allumage - arrêt touche d'accès au menu AIR AMBIANCE *CANALISATION EASY SETUP CHRONO HABILITATION PRg1 PRg2 RégLAgES DATE-HEURE PRg3 LANgUE PRg4 ECRAN STAND-BY DELTA T... -
Page 20: Configurations Pour Le Premier Allumage
cOnFiGUraTiOns pOUr le premier allUmaGe Après avoir branché le cordon d'alimentation à l'arrière du générateur, mettre l'interrupteur, toujours placé à l'arrière, sur (I). L'interrupteur placé sur l'arrière du générateur sert à alimenter la carte du générateur. Le générateur reste éteint et le panneau affiche une première page-écran avec le message oFF. DATE-HEURE ce menu permet de régler l'heure et la date. -
Page 21: Fonctionnement Et Logique
FOncTiOnnemenT eT lOGiqUe allUmaGe Après avoir vérifié les points précédemment énumérés, appuyer sur la touche pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Quand la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en PréPArAtIon. -
Page 22: Air Ambiance
air ambiance ce menu permet de définir la vitesse du moteur de ventilation frontale. Plage : (AUTO, COMfORT). en sélectionnant le mode « comfort », la vitesse de l’air ambiance se met à une vitesse réduite. Pour le réglage : OK >aIR aMBIaNCE>sET canalisaTiOn (ANgELA PLUS EVO) ce menu permet de définir la vitesse du moteur de canalisation. -
Page 23: Chrono
chrOnO cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le CHRONO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine. dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horaire programmé, la température souhaitée et le set puissance. - Page 24 EXEMPLE CHRONO HORAIRES/CRéNEAUX SUPERPOSéS créneau horaire 02:00 08:00 16:30 23:00 Puissance 02:00 08:00 16:30 23:00 réglage température 22° 18° 02:00 08:00 16:30 23:00 start 02:00 créneau horaire 1 puissance 3 - set temp 22°c stop 23:00 start 08:00 créneau horaire 2 puissance 1 - set temp 18°c stop 16:30 fonctionnement poêle...
-
Page 25: Réglages
réGlaGes Š DATE-HEURE Š LANgUE VoIr chAPItre : conFIgurAtIonS PreMIer ALLuMAge. Š SET DEgRéS aFFicheUr Le menu « AffICHEUR » permet de : Š régler le contraste de l'ecrAn Š Activer/désactiver le rétroéclairage. Š Activer/désactiver la signalisation acoustique. Š régler le minuteur de l'extintion du rétroéclairage de l'ecran. Š... -
Page 26: Delta T
delTa T cette fonction permet le réglage des seuils d’hystérésis pour l’allumage (deLtA t on) et l’arrêt (deLtA t oFF), utilisés pour générer l’intervalle de réglage s’il n’est pas géré par un thermostat externe. Les valeurs possibles pour le DElTa-T varient de : 0,5 - 5°C Pour le réglage : OK >... -
Page 27: Fonctions Supplémentaires
FOncTiOns sUpplémenTaires insTallaTiOn dU ThermOsTaT sUpplémenTaire (en OpTiOn) L'appareil a la possibilité de contrôler la température ambiante à travers un thermostat supplémentaire (en option). Après l'allumage (en appuyant sur la touche 1 ou à travers la modalité chrono) le poêle fonctionnera pour atteindre le set configuré dans le thermostat et affichera trAVAIL (contact fermé). -
Page 28: Nettoyage Et Entretien
POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM Nettoyage et eNtretieN toujours suivre les iNdicatioNs eN toute sécurité ! Š S'assurer que la fiche du cordon d'alimentation soit enlevée car le générateur pourrait avoir été programmé pour s'allumer. - Page 29 tous les 3 jours brasier et chambre de combustioN : Š Aspirer les résidus présents dans le brasier. Š Enlever totalement brasier compartiment ; Š Aspirer la cendre du compartiment du brasier, du tube porte-bougie et de la chambre de combustion. Š Libérer tous les trous du brasier avec le pique- feu fourni.
-
Page 30: Entretien Ordinaire Effectué Par Les Techniciens Autorisés
ORIFICES DU BRASIER POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM eNtretieN ordiNaire effectué par les techNicieNs autorisés l'entretien ordinaire doit être effectué au moins une fois par an. Étant donné que le générateur utilise des pellets comme combustible solide, il requiert un entretien ordinaire qui doit être effectué par un technicien agréé, en utilisant uniquement des pièces de rechange d'origine. - Page 31 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM ANgELA PLUS EVO LES IMAGES SONT DONNÉES À TITRE ILLUSTRATIF. Moteur des fumées (démontage et nettoyage du conduit de fumée et raccords en "T"), nouveau silicone aux endroits prévus Joints, réservoir pellets, trappes, tiroir à...
- Page 32 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM LES IMAGES SONT DONNÉES À TITRE ILLUSTRATIF. Moteur des fumées (démontage et nettoyage du conduit de fumée et raccords en "T"), nouveau silicone aux endroits prévus Joints, réservoir pellets, trappes, tiroir à...
-
Page 33: Affichages
AffichAges ÉcrAn cAuse Générateur éteint sTArT La phase de start est en cours PrechArge PeLLeT Le chargement continu du pellet est en cours durant l'allumage ALLumAge La phase dédiée à l'allumage est en cours PrÉPArATiOn La phase de préparation est en cours TrAvAiL La phase de fonctionnement normal est en cours mOduL. -
Page 34: Conditions De Garantie
CONDITIONS DE GARANTIE Les produits EXTRAFLAME S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté... -
Page 35: Élimination
Si le produit est réparé auprès d'un des Centres d'Assistance Technique Agréés indiqués par EXTRAFLAME S.p.A. et en cas de remplacement du produit, le transport sera gratuit. Si le technicien est en mesure de réparer le produit au domicile de l'utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retour seront à... - Page 36 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM...
