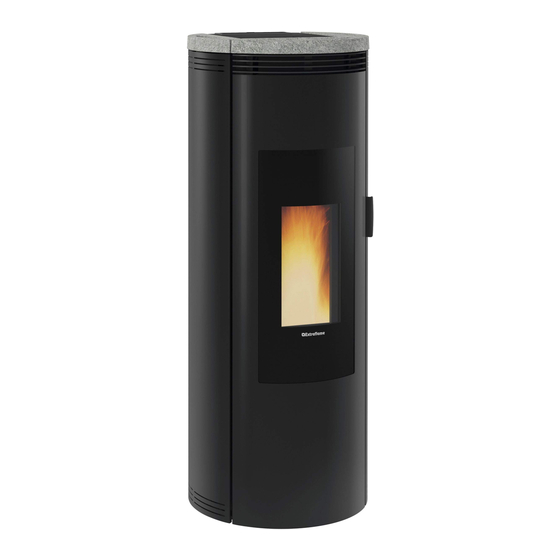

- Page 1 MANUEL UTILISATEUR poêLES à pELLET AMIKA MADE ITALY design & production 004277960 - Rev 003...
- Page 2 FRANCAIS...
-
Page 3: Table Des Matières
CONSIGNES POUR L’ENTRETIEN ........................................... 8 INStALLAtIoN heRMétIque ..................................10 AIR COMbURANT ..............................................10 SYSTÈME D'ÉVACUATION DES FUMÉES ......................................10 détAILS AMIKA ......................................11 PoSItIoNNeMeNt du PoêLe ..................................12 NoteS PouR Le FoNctIoNNeMeNt coRRect ............................12 RÉARMEMENT DU ThERMOSTAT à bULbE .....................................12 FUSIbLE ..................................................12 PeLLet et chARgeMeNt .................................... - Page 4 it - AttENZiONE tASSAtiVO EN - WArNiNg PrimA di mOVimENtArE lA StufA BEfOrE hANdliNg thE StOVE, thE tOgliErE il riVEStimENtO iNdicAtO cOVEriNg iNdicAtEd muSt BE rEmOVEd PEr EVitArE dANNi. tO AVOid dAmAgE. fr - AttENtiON imPÉrAtif dE - AchtuNg Pflicht AVANt dE dÉPlAcEr lE POêlE, rEtirEr BEVOr dEr OfEN BEWEgt Wird, muSS diE lE rEVêtEmENt iNdiquÉ...
-
Page 5: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 6 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 7: Entretien Ordinaire
GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š CET APPAREIL NE DOIT PAS ÊTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS. -
Page 8: Installation
InstallatIon GÉnÉralItÉs Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... -
Page 9: Branchement Au Réseau Électrique
En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š... -
Page 10: Installation Hermétique
installation hermétique Le générateur est un produit totalement étanche par rapport au milieu d'installation ; cela signifie qu'il est idéal pour les maisons passives car il ne prélève pas l'air présent dans les habitations. air comburant Pour respecter l'herméticité du poêle, le tuyau de raccordement de l'air comburant (combustion) doit être raccordé directement à l'extérieur à... -
Page 11: Détails Amika
DétAIls AMIKA Sortie air ambiant Sortie des fumées Accès chambre de combustion Réarmement thermostat à bulbe On/Off Ecran Fusible Alimentation 230v Entrée sérielle Réservoir à pellet Entrée thermostat supplémentaire Entrée air comburant Capteur ambiant FRANCAIS... -
Page 12: Positionnement Du Poêle
posItIoNNEMENt Du poêlE Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal. NotEs pour lE FoNCtIoNNEMENt CorrECt Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Durant le fonctionnement du poêle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à... -
Page 13: Pellet Et Chargement
Pellet et chargement Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour le compacter. -
Page 14: Télécommande
Télécommande La télécommande permet de régler les principales fonctions du poêle. Transmetteur Sélectionner modalité ventilation Écran Blocage clavier On/off poêle (maintenez pendant 3 secondes) Degrés celsius / fahrenheit En appuyant sur la touche une fois il est possible Réglage puissance d'activer ou de désactiver le chrono Réglage du retard de l'extinction. -
Page 15: Icônes Télécommande
Icônes Télécommande Modalité ventilation sélectionnée : Activation chrono Clignotant CONFORT LED allumée = actif Allumé AUTO LED éteinte = désactivé Indique la transmission du signal radio Allumée = communication radio en cours Retard extinction configuré Éteinte = absence de communication radio Batterie déchargée Touches bloquées... -
Page 16: Tableau De Commande
Tableau de commande AFFichAge des diFFéreNTs POUr Acceder BOUTON MessAges de TexTe AU MeNU ON/OFF regLAge cONFigUrATiON PUissANce de TeMPerATUre FONcTiONNeMeNT légende des icônes de l'écran indique la réception du signal radio éteinte : communication radio absente indique l’état de l’entrée du thermostat supplémentaire (gNd - i3) Allumée : communication radio présente indique le fonctionnement du moteur canalisé... -
Page 17: Menu Général
menu général revenir en arrière - quitter Parcourir paramètres : suivant (3) ; précédent (2) Modifier données configuration : augmentation (4) ; diminution (5) confirmer - accès au Menu Air AmbiAncE EASY SETUP cHrOnO HAbiLiTATiOn Prg1 Prg2 régLAgES dATE-HEUrE Prg3 LAngUE Prg4 écrAn... -
Page 18: Réglages Pour Le Premier Allumage
réglages pour le premier allumage Après avoir branché le cordon d'alimentation à l’arrière du poêle, mettre l’interrupteur, lui-aussi à l’arrière, sur (i). L'interrupteur placé à l’arrière du poêle sert à alimenter la carte du poêle. Le poêle reste éteint et sur le panneau apparaît une première page avec le message Off. fréquence du réseau 50/60Hz si le poêle est installé... -
Page 19: Fonctionnement Et Logique
foncTionnemenT eT logique allumage Après avoir vérifié les points précédemment énumérés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d’allumage, 15 minutes, au cours desquels la flamme est présente, sont à disposition. Quand la température de contrôle est atteinte, le poêle interrompt la phase d’allumage et passe en deMArrAge. -
Page 20: Air Ambiance
air ambiance ce menu permet de définir la vitesse du moteur de ventilation frontale. Modes : (cOmfOrT, AUTO). en sélectionnant le mode « comfort », la vitesse de l’air ambiance se met à une vitesse réduite. Pour garantir l’efficacité de combustion, l’air ambiance est exclu quand le produit est à la puissance minimale. PrOcédUre de cOMMANde Š... -
Page 21: Chrono
cHrono cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le cHrOnO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires au cours d'une journée à utiliser pour tous les jours de la semaine. dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horaire programmé, la température souhaitée et le set puissance. - Page 22 EXEmPLE cHrOnO HOrAirES/crénEAUX SUPErPOSéS crénEAU HOrAirE 02:00 08:00 16:30 23:00 SET PUiSSAncE 02:00 08:00 16:30 23:00 SET THErmOSTAT 22° 18° 02:00 08:00 16:30 23:00 start 02:00 créneau horaire 1 puissance 3 - seT TherMOsTAT 22°c stop 23:00 start 08:00 créneau horaire 2 puissance 1 - seT TherMOsTAT 18°c stop 16:30 fonctionnement poêle...
-
Page 23: Réglages
réglages • daTe-Heure • langue Voir chapitre: configurations premier allumage • degrees EcrAn ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'éteint après un retard de 60 secondes. Le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en alarme. -
Page 24: Thermostat Supplémentaire
THermosTaT supplémenTaire n.b. : l'insTallaTion doiT êTre effecTuée par un TecHnicien auTorisé il existe la possibilité de contrôler par thermostat un local adjacent à la chambre où a été placé le poêle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseillé de positionner le thermostat mécanique en option à une hauteur du sol d'environ 1,50 m). -
Page 25: Effacer
EffAcEr Permet de rétablir toutes les valeurs modifiables par l'utilisateur aux valeurs d'usine. PrOcédUre de cOMMANde Š Appuyer sur la touche 6. Š Appuyer sur la touche 3 jusqu'à rEgLAgES et confirmer avec la touche 6. Š Appuyer sur la touche 3 jusqu'à l'affichage de EffAcEr et confirmer avec la touche 6. Š... -
Page 26: Nettoyage Et Entretien
Site : WWW.lanordica-eXtraflame.com Nettoyage et eNtretieN toujours suivre les iNdicatioNs avec le maximum de sécurité ! Š S'aSSurer que la fiche du cordon d'alimentation eSt enlevée car le générateur pourrait avoir été programmé... - Page 27 vitre extérieure : (porte roNde extérieure) Š nettoyer la vitre extérieure (porte ronde) exclusivement quand elle est froide ! brasier et chambre de combustioN : Š Aspirer les résidus présents dans le brasier Š Ôter complètement le brasier de son logement Š...
-
Page 28: Entretien Courant À Effectuer Par Les Techniciens Autorisés
« t »/ conduit de fumée pour connaitre le centre d'aSSiStance le pluS proche, contacter le revendeur ou conSulter le Site : WWW.lanordica-eXtraflame.com eNtretieN couraNt à effectuer par les techNicieNs autorisés l'entretien courant doit être effectué au moins une fois par an. - Page 29 Site : WWW.lanordica-eXtraflame.com LES IMAGES SONT DONNEES A TITRE D'EXEMPLE. Moteur des fumées (démontage et nettoyage du conduit de fumée et des raccords en « T »), nouveau silicone aux endroits prévus Joints, réservoir pellet, inspections, tiroir à...
-
Page 30: Affichages
AffichAges cAuse Écran Générateur éteint STarT La phase de start est en cours PrEcHarGE PELLET Le chargement continu du pellet est en cours durant l'allumage aLLumaGE La phase dédiée à l'allumage est en cours PrÉParaTiOn La phase de préparation est en cours TravaiL La phase de fonctionnement normal est en cours mOduL. -
Page 31: Conditions De Garantie
CONDITIONS DE GARANTIE Les produits EXTRAFLAME S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté... -
Page 32: Élimination
Si le produit est réparé auprès d'un des Centres d'Assistance Technique Agréés indiqués par EXTRAFLAME S.p.A. et en cas de remplacement du produit, le transport sera gratuit. Si le technicien est en mesure de réparer le produit au domicile de l'utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retour seront à... - Page 33 FRANCAIS...
- Page 34 FRANCAIS...
- Page 35 FRANCAIS...
