RIB F97I Manuel D'utilisation

F97I
FOTOCELLULE DA INCASSO - PHOTOCELLULES ENCASTRABLES
EMBEDDED PHOTOCELLS - EINGEBETTETE FOTOZELLEN
EN ISO 13849-1:2015 PL»c» CAT.2
cod. ACG8011
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno una volta per ogni ciclo porta - EN12453:2017 punto 5.1.2)
(à condition que l'opérateur surveille le détecteur au moins une fois par cycle de porte - EN12453:2017 par. 5.1.2)
(under the condition that the door control system monitors the sensor at least once per door cycle - EN12453:2017 point 5.1.2)
(unter der Bedingung dass der Türantrieb den Sensor mindestens einmal pro Türzyklus testet - EN12453:2017 Pkt. 5.1.2)
ACG8040
ACG8031
ACG8030
ACG8050
CANCELLO SCORREVOLE
PORTAIL COULISSANT
SLIDING GATE
SCHIEBETOR
I
CARATTERISTICHE TECNICHE
- PORTATA MAX 80 m (con buone condizioni atmosferiche).
- ALIMENTAZIONE 12÷24 V ac/dc
- ASSORBIMENTO 100mA massimo
- TRASMETTITORE modulato con diodo infrarosso.
- LED VERDE segnala che il TRASMETTITORE è alimentato.
- LED ROSSO segnala che il RICEVITORE è allineato. (N.B. a taratura avvenuta si
spegne quando si interpone un'ostacolo).
- PORTATA RELE' 1A - 30Vdc
- GRADO DI PROTEZIONE IP54
La portata si può ridurre in presenza di fenomeni atmosferici quali nebbia, pioggia, polvere,
ecc.
ISTRUZIONI MONTAGGIO E TARATURA
Murare o fissare i contenitori esterni sui pilastri o sulle colonnine ad un'altezza di circa 40÷60
cm dal suolo e ad una distanza max di 10 cm dalla zona di convogliamento o schiacciamento o
subito dopo l'ingombro dato da un'eventuale costola.
Installate il ricevitore in ombra o in una posizione in cui il sole non possa illuminarlo
orizzontalmente.
In ogni caso si consiglia di posizionare le fotocellule alla stessa altezza e allineate tra loro.

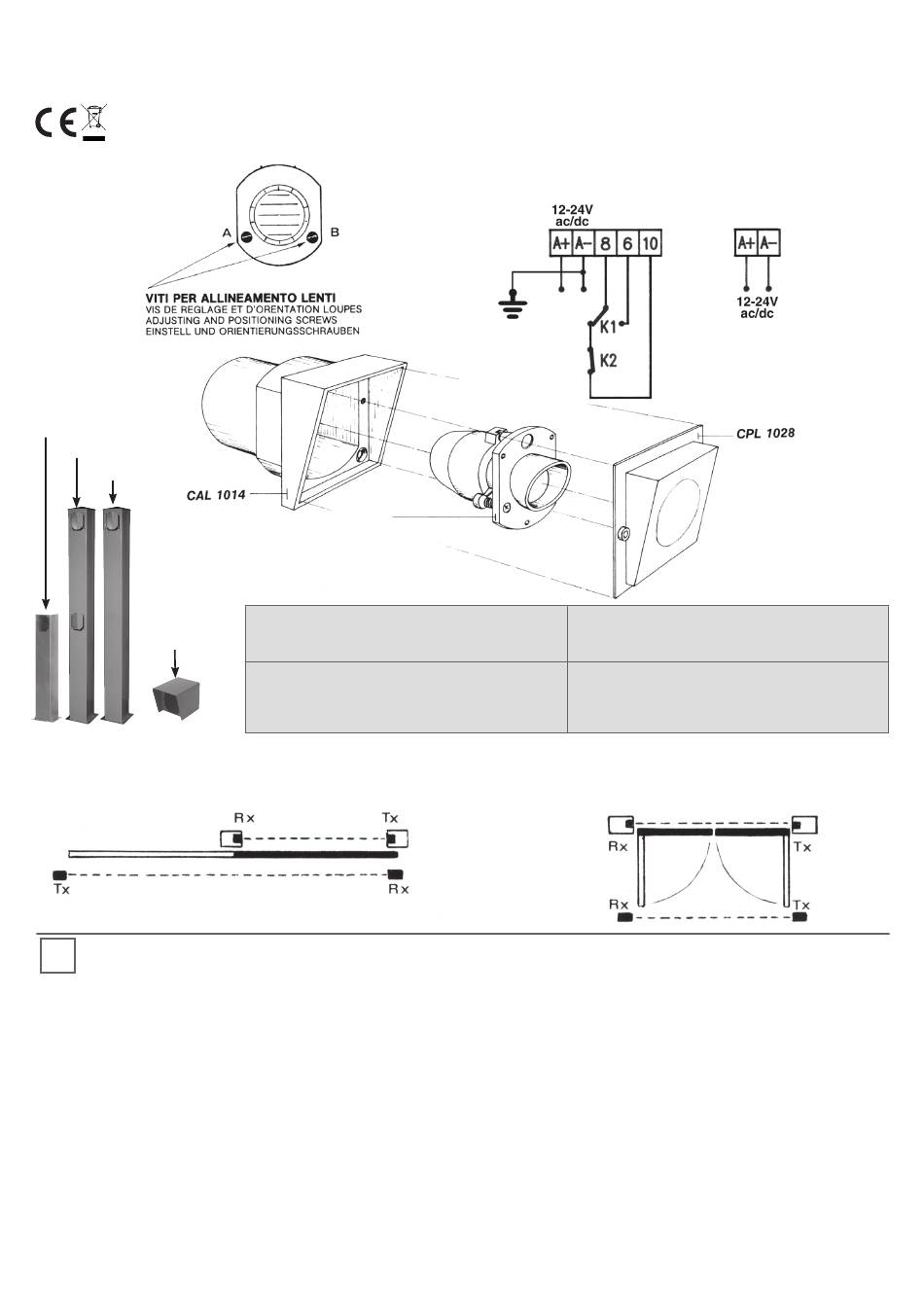

In caso di montaggio di due coppie di fotocellule, posizionatele come indicato nelle figure 1 e 2.
A+ 12÷24V
A- 0V
8
6
10 NC
TX BC00415
RX BC00416
Utilizzare cavi tipo H05RN-F con fili di sezione minima 0,75 mm
Se si supera la distanza di 10 m tra fotocellule e quadro di comando, la
sezione del filo deve essere aumentata a 1 mm
Utiliser câbles de type H05RN-F présentant une section minimale de
0,75 mm 2 . Si vous dépassez la distance de 10 m entre photocellules et
le panneau de contrôle, la section du fil doit être augmentée à 1 mm
Fig. 1
RICEVITORE - RECEPTEUR
RECEIVER - EMPFÄNGER
COM
NO
2 . Use H05RN-F cables, with a minimum section of 0,75 mm
If you exceed the distance of 10 m between photocells and control
2 . panel, the wire section must be increased to 1 mm
Verwenden Sie Kabeltyp H05RN-F mit einem minimalen Querschnitt
von 0,75 mm
2 . und Bedienfeld überschreiten, der Kabel-Querschnitt auf 1 mm
werden.
In caso di cancelli a battente, la distanza di 10 cm è da misurare nella posizione delle ante
aperte.
Installare comunque le fotocellule in modo corretto ed in funzione del tipo di flusso veicolare
o pedonale.
TARATURE ED ALLINEAMENTO
1) Togliere le mascherine fumé del trasmettitore e del ricevitore.
2) Per orientare le lenti, allentate o avvitate le viti A e B del ricevitore e del trasmettitore
finché il LED ROSSO del RICEVITORE si accende.
3) A taratura avvenuta rimontate le mascherine e controllate che la fotocellula intervenga
ponendole un ostacolo davanti.
ATTENZIONE : Se il led del ricevitore rimane acceso è possibile che siano presenti dei
disturbi sulla rete di alimentazione. Vi consigliamo di mettere a terra il polo di
alimentazione denominato "A/D-". Fate attenzione a non creare corto circuiti
quando le fasi di alimentazione sono invertite!
RIFERIMENTI NORMATIVI PER PORTE E CANCELLI AUTOMATICI
L'installatore deve assicurarsi che l'installazione delle fotocellule sia fatta solo in presenza di
una ulteriore protezione principale come specificato nella norma EN12453:2017 al punto 5.1.3.
RIB NON PUÓ CONSIDERARSI RESPONSABILE PER EVENTUALI DANNI CAUSATI DA UN USO
IMPROPRIO, ERRONEO O IRRAGIONEVOLE.
TRASMETTITORE - ÉMETTEUR
TRANSMITTER - SENDER
2 .
2 . Wenn Sie den Abstand von 10 m zwischen Fotozellen
CANCELLO A BATTENTE
PORTAIL A BATTANTS
SWING GATE
FLÜGELTOR
2 .
2 erhöht
Fig. 2
