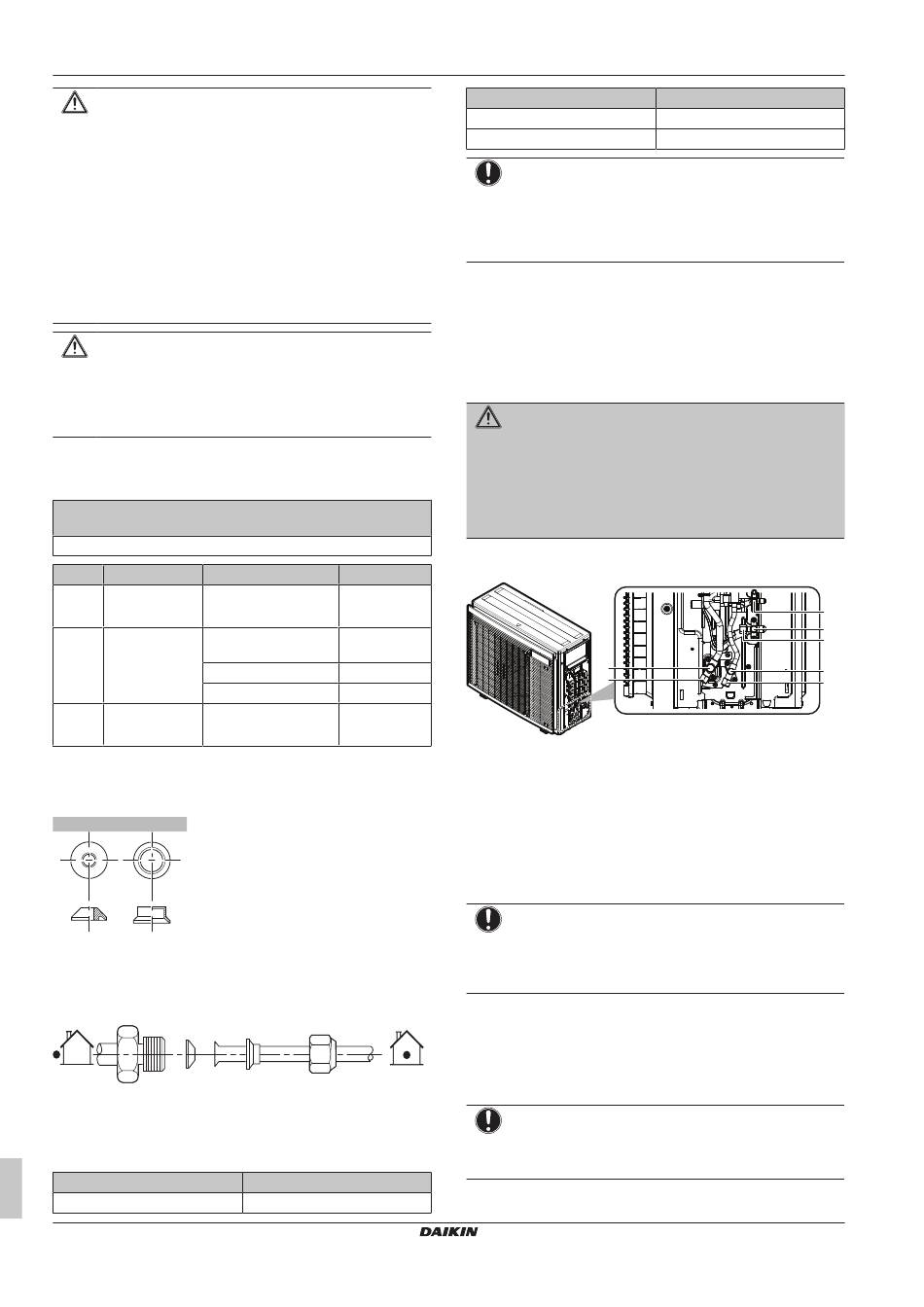

5 Installation des tuyauteries
MISE EN GARDE
▪ Pas de brasage ou de soudage sur place pour les
unités avec charge de réfrigérant R32 pendant le
transport.
▪ Lors de l'installation du système de réfrigération,
l'assemblage des pièces avec au moins une pièce
chargée doit être effectué en tenant compte des
exigences suivantes: à l'intérieur des espaces occupés,
les joints non permanents ne sont pas autorisés pour le
réfrigérant R32, à l'exception des joints réalisés sur
place qui relient directement l'unité intérieure à la
tuyauterie. Les raccords réalisés sur place qui relient
directement la tuyauterie aux unités intérieures doivent
être de type non permanent.
MISE EN GARDE
NE PAS raccorder la tuyau de branchement encastré et
l'unité extérieure s'il s'agit seulement de réaliser des
travaux de tuyauterie sans raccorder l'unité intérieure afin
de
pouvoir
ajouter
ultérieurement.
5.2.1
Connexions entre l'unité extérieure et
l'unité intérieure à l'aide de réducteurs
Classe de capacité totale des climatiseurs intérieurs pouvant
être raccordée à cette unité extérieure
≤9,0 kW
Orifice Dimensions
Classe
A
Liquide Ø6,4 mm
15, 20, 25, 35, (42)
Gaz Ø9,5 mm
B+C
Liquide Ø6,4 mm
15, 20, 25, 35, (42)
Gaz Ø12,7 mm
42, 50, 60
(b)
71
Vers le
Liquide Ø6,4 mm
90, 120
ballon
Gaz Ø9,5 mm
(a)
Uniquement en cas de connexion avec FTXM42R.
(b)
Uniquement pour la connexion avec FBA71A9. Utilisez l'option
ASYCPIR pour la tuyauterie de liquide (Ø9,5 mm→Ø6,4 mm) et
de gaz (Ø15,9 mm→Ø12,7 mm).
Ø12.7 mm → Ø9.5 mm
1
2
Exemples de connexion:
▪ Raccordement d'un tuyau entre unités de Ø9,5 mm à un orifice de
raccordement de tuyau de gaz de Ø12,7 mm sur l'unité extérieure
a
Ø12.7 mm
a
Réducteur 1
b
Réducteur 2
c
Ecrou évasé (sur l'unité extérieure)
Enduisez l'orifice de raccordement fileté de l'unité extérieure où
l'écrou évasé entre avec de l'huile de réfrigération.
Ecrou évasé (mm)
Ø6,4
Manuel d'installation
10
une
autre
unité
intérieure
Réducteur
(a)
—
(a)
1+2
(accessoire)
—
ASYCPIR
—
b
c
Ø9.5 mm
Couple de serrage (N•m)
15~17
Ecrou évasé (mm)
Ø9,5
Ø12,7
REMARQUE
Utilisez une clé appropriée pour éviter les dégâts au filet
de raccordement en serrant exagérément l'écrou évasé.
Veillez à NE PAS trop serrer l'écrou, sinon le tuyau plus
petit pourrait être endommagé (environ 2/3-1× le couple
normal).
5.2.2
Raccordement du tuyau de réfrigérant à
l'unité extérieure
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la
plus courte possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre
les dommages physiques.
AVERTISSEMENT
Branchez fermement la tuyauterie de réfrigérant avant de
faire fonctionner le compresseur. En effet, si la tuyauterie
du réfrigérant n'est PAS branchée et que la vanne d'arrêt
est ouverte alors que le compresseur fonctionne, de l'air
sera aspiré et provoquera une pression anormale dans le
cycle
de
réfrigération.
l'équipement et de blesser des personnes.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
b1
d1
Vers la climatisation:
a1
Vanne d'arrêt du liquide
b1
Vanne d'arrêt de gaz
c1
Orifice d'entretien liquide
d1
Orifice d'entretien gaz
Vers le ballon ECS :
a2
Vanne d'arrêt du liquide
b2
Vanne d'arrêt de gaz
d2
Orifice d'entretien gaz
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
5.3
Vérification de la tuyauterie de
réfrigérant
5.3.1
Recherche de fuites
REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
Couple de serrage (N•m)
33~39
50~60
Cela
risque
d'endommager
a2
b2
d2
a1
c1
4MWXM-A
Série Split R32
3P600450-4R – 2022.05
