Montage et mise en service
ATTENTION !
La concentration minimale en CO2 dans l'air extérieur est d'env. 350 ppm dans des régions vertes à faible degré d'industrialisation. L'échange de gaz dans
l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du
capteur, la réaction de l'appareil à la variation de la concentration peut être retardée. L'appareil doit obligatoirement être positionné de manière à ce que
le capteur soit bien immergé dans le débit d'air. Si ce n'est pas le cas, il est possible que l'échange de gaz soit considérablement ralenti ou empêché. Par
ailleurs, l'appareil ne doit pas se trouver dans le débit d'air direct d'une source de CO2 (par ex. air de respiration), afin d'éviter des mesures erronées.
Mise en service
Après la mise en marche de l'appareil, celui-ci effectue un autocontrôle et l'équilibrage de température. Selon les conditions ambiantes, cette procédure
dure 30 à 50 min (un étalonnage manuel peut alors être réalisé en option). Pour la mise en service avec étalonnage automatique, procéder comme suit :
1. Ouvrir toutes les fenêtres ou régler le système de ventilation sur air extérieur
2. Mettre l'appareil en marche et s'en éloigner. Si possible, faire sortir toutes les personnes de la pièce
3. L'appareil est opérationnel après 50 minutes.
Étalonnage automatique de la mesure de CO2
Pour la technique d'étalonnage automatique du capteur, seul un renouvellement régulier en air frais est nécessaire (teneur en CO2 : 350-500 ppm). L'appareil
reconnaît cet état de manière autonome et réalise l'étalonnage automatiquement. Il est suffisant d'ouvrir les fenêtres à intervalles réguliers ou de régler le
système de ventilation sur air extérieur, tout en évitant toute opération générant du CO2 qui pourrait influencer l'air ambiant. Procéder comme suit :
1 fois par semaine, ouvrir complètement toutes les fenêtres ou régler le système de ventilation sur air extérieur pendant 15-20 minutes.
Si possible, faire sortir toutes les personnes de la pièce pendant ce laps de temps.
Une aération régulière des pièces ou une purge de la gaine avec de l'air frais augmentent la précision de mesure du capteur.
Étalonnage manuel de la mesure de CO2
L'étalonnage manuel peut être effectué indépendamment de l'étalonnage automatique. Assurer une alimentation en air frais suffisante avant et pendant le
processus d'étalonnage (teneur en CO2 : 350-500 ppm) et veiller à ce qu'aucune opération générant du CO2 n'influence l'air ambiant. Procéder à l'étalonnage
manuel comme suit :
1. Préparation : retirer le couvercle du boîtier et ouvrir toutes les fenêtres ou régler le système de ventilation sur air extérieur.
2. Maintenir la touche « ZERO CO2 » enfoncée jusqu'à ce que les LED d'état s'allument en continu (après 5 secondes).
Les appareils avec écran affichent alors « AUTO 0 », et le compte à rebours passe de 5 à 600.
Le processus d'étalonnage est lancé. Laisser les fenêtres ouvertes ou le système de ventilation réglé sur air extérieur.
3. Si possible, faire sortir toutes les personnes de la pièce
4. L'étalonnage est terminé après 10 minutes (LED d'état éteintes, compte à rebours écoulé),
et l'appareil doit indiquer une concentration en CO2 comprise entre 350 et 500 ppm.

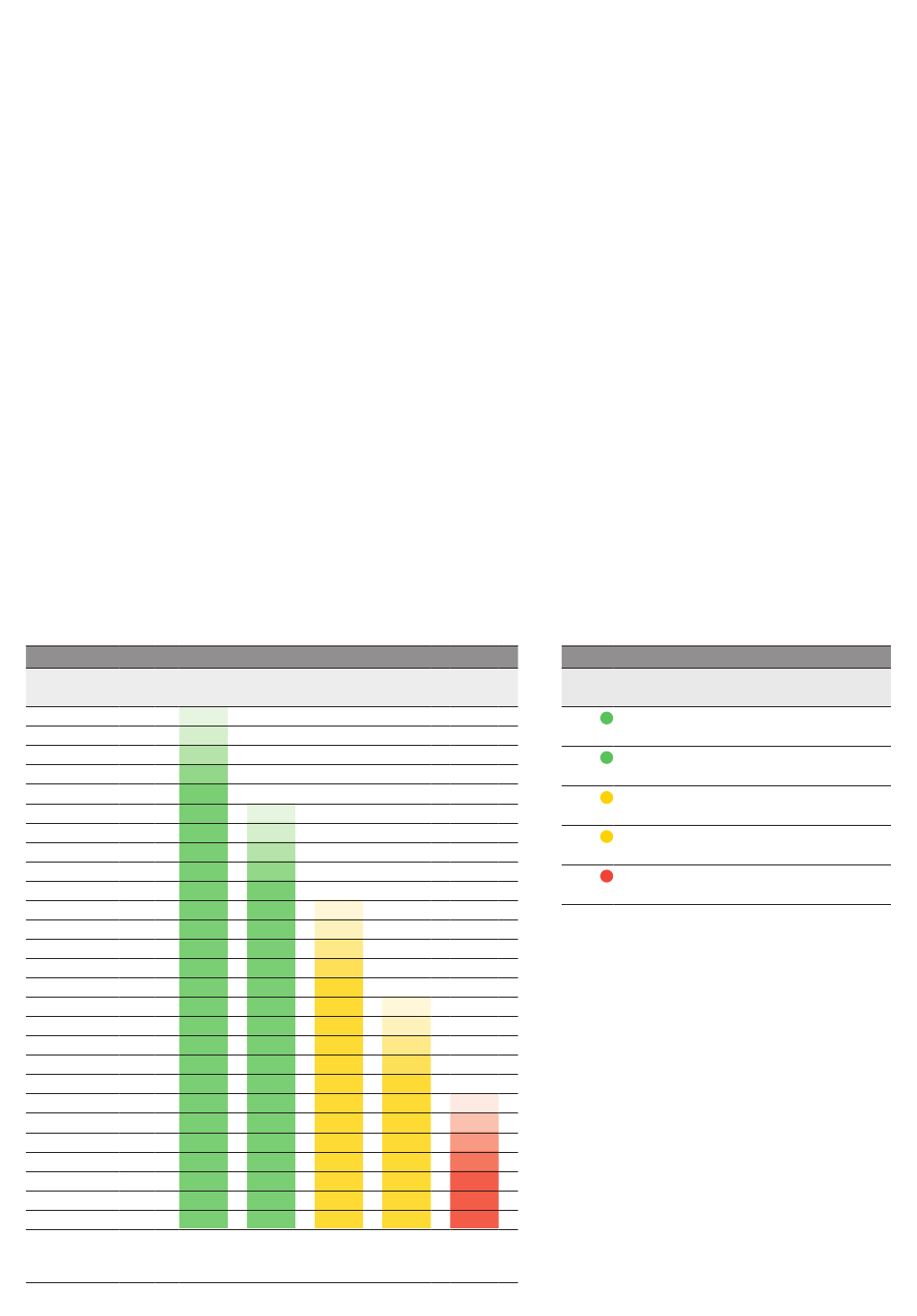

Affichage « feu tricolore »
Teneur en CO2 LED 1
[ppm]
vert
350 20 %
416 40 %
482 60 %
548 80 %
614 100 %
680
746
812
878
944
1010
1076
1142
1208
1274
1340
1406
1472
1538
1604
1670
1736
1802
1868
1934
2000
3000
Lorsque les valeurs indiquées ci-dessus sont atteintes, la LED correspondante
s'allume (avec une intensité lumineuse croissante de 20 %, 40 %, 60 %, 80 % et
100 %), les LED déjà actives restent allumées.
LED 2 LED 3 LED 4
vert jaune jaune
– – –
– – –
– – –
– – –
– – –
20 % – –
40 % – –
60 % – –
80 % – –
100 % – –
20 % –
40 % –
60 % –
80 % –
100 %
–
20 %
40 %
60 %
80 %
100 %
RCO2 -A NT Recommandation
LED 5 Niveau
rouge
– 1
–
–
2
–
–
3
–
–
4
–
–
5
–
–
–
Consignes pour l'installation mécanique :
–
L'installation doit être effectuée en conformité avec les
–
réglementations et les normes en vigueur pour le lieu de
–
mesure (par ex. règles de soudage, etc.). Sont notamment
–
à considérer :
–
– Mesure technique de températures selon VDE ⁄ VDI,
–
directives, ordonnances sur les instruments de mesure
–
pour la mesure de températures
– Les directives « CEM », celles-ci sont à respecter
–
– L'installation en parallèle avec des câbles sous tension
20 %
doit être évitée à tout prix.
40 %
– Il est conseillé d'utiliser des câbles blindés ; le blindage
60 %
doit être connecté d'un côté au DDC ⁄ AP.
80 %
Les appareils de mesure doivent être installés conformé-
100 %
ment aux paramètres techniques disponibles et aux condi-
tions réelles d'utilisation, en particulier :
– Plage de mesure
– maximale admissible,température et humidité
– Type de protection et classe de protection
– Éviter les oscillations, vibrations, chocs (< 0,5 g)
Indicateur à LED
Mesures
vert:
Aucune mesure nécessaire
vert:
Aération recommandée prochainement
jaune:
Aération recommandée
jaune:
Aération nécessaire
rouge:
Aération intensive indispensable
Rev. 2021 - V13
RCO2 -A NT
