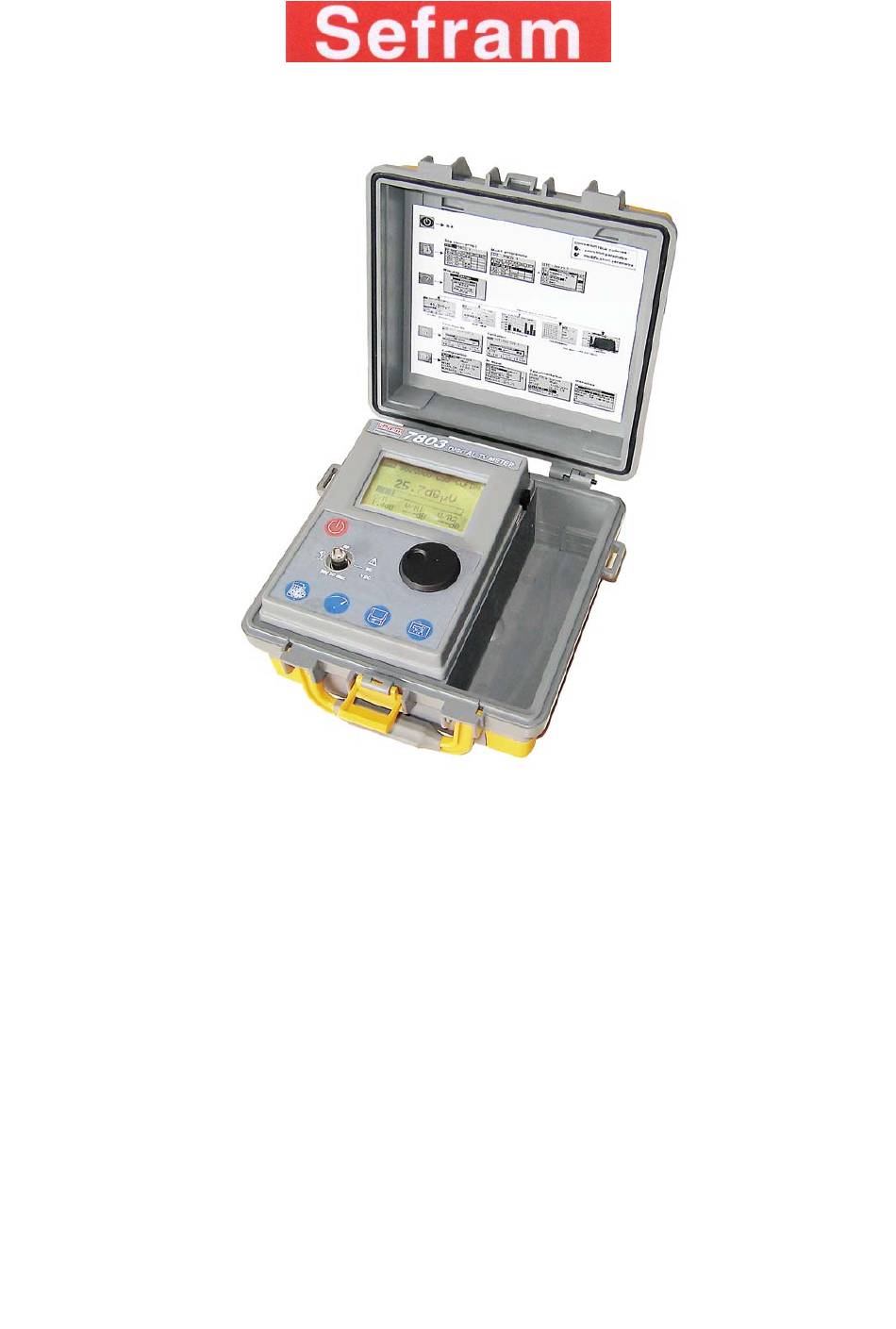

- Page 1 MESUREURS DE CHAMP/FIELD STRENGTH METER 7803B – 7804B MANUEL D'UTILISATION USER MANUAL Edition Septembre 2007 M7803B01M/01...
- Page 2 – 7803B/4B / Français – 7803B est un mesureur de champ dédié télévision terrestre. 7804B est un mesureur de champ dédié câble. Ces appareils se pilotent par cinq touches et une molette en face avant : La touche marche arrêt permet de mettre l’appareil en service et de l’arrêter.
-
Page 3: Mise En Service / Alimentation
– 7803B/4B / Français – MISE EN SERVICE / ALIMENTATION La touche marche/arrêt permet de mettre l’appareil en service et de l’arrêter. Fonctionnement sur batterie L'appareil peut fonctionner d'une manière autonome étant alimenté par 8 batteries Ni MH de 1,2V 1700 mAh lui assurant une autonomie typique de 3 heures. -
Page 4: Configuration
– 7803B/4B / Français – CONFIGURATION Un appui sur la touche configuration permet de : − Sélectionner le plan fréquence correspondant au pays ou à la région où est utilisé l'appareil. Ceci permet d'avoir la bonne correspondance entre fréquence, canal et standard. -
Page 5: Parametrage
– 7803B/4B / Français – PARAMETRAGE La touche paramétrage permet de créer des tableaux contenant liste programmes avec leurs paramètres. Il est possible de rentrer 100 programmes par tableau. Ces tableaux peuvent être rappelés pour éviter de rentrer, à chaque... - Page 6 – 7803B/4B / Français – MESURES La touche mesure permet de choisir une des mesures parmi les cinq proposées : − Niveau/Puissance − BER/MER − Constellation − Plan de mesures − Spectre L'accès aux mesures se fait par appui sur la molette.
- Page 7 Viterbi (1/2-2/3-3/4- 5/6-7/8). - Sur le 7803B il suffit de régler la fréquence ou le canal, le standard COFDM et la largeur de bande pour que le décodeur intégré à l'appareil détermine les autres paramètres. - Sur le 7804B le taux d'erreur est simulé d'après la valeur de C/N (porteuse/bruit) mesurée. Tous les paramètres doivent être réglés manuellement.
-
Page 8: Constellation En Numérique
– 7803B/4B / Français – 3 - CONSTELLATION en numérique Cette mesure permet d'apprécier la qualité du signal et/ou de déterminer l'origine d'éventuels problèmes. Dans un premier temps il faut : − Soit appeler programme mémorisé précédemment dans un tableau. - Page 9 – 7803B/4B / Français – SAUVEGARDE La touche sauvegarde permet de mémoriser les tableaux les mesures et les spectres à vérifier. 1 - SAUVEGARDE DES TABLEAUX Il faut être dans la page paramétrage Appuyer sur la touche sauvegarde L’appareil propose pour le tableau un nom de fichier par défaut reprenant "SITE : nom donné...
-
Page 10: Connexion De L'appareil À Un Pc
SEFRAM. Votre PC doit également disposer d’un port USB libre. 2 - Installation des drivers • Télécharger sur notre site Internet (www.sefram.fr) ou sur le CD TR7836 le driver nécessaire en fonction de votre appareil. • Décompresser l’archive dans un répertoire de votre choix. - Page 11 – 7803B/4B / Français – 2) L’écran suivant apparaît : 3) Cocher « Rechercher le meilleur pilote dans ces emplacements » et « Inclure cet emplacement dans la recherche ». 4) A l’aide du bouton « Parcourir », sélectionner le répertoire dans lequel vous avez extrait les pilotes.
-
Page 12: Mise À Jour Du Logiciel
COM. Mise à jour du logiciel Le logiciel interne peut être mis à jour facilement pour obtenir de nouvelles fonctionnalités développées par SEFRAM. La dernière mise à jour est disponible sur le site web SEFRAM "www.sefram.fr". Procédure : −... - Page 13 – 7803B/4B / Français – Faire un Arrêt/Marche de votre appareil, le numéro de la nouvelle version du logiciel apparaît dans la page d'accueil. Logiciel de transfert TR7836 Le logiciel de transfert TR7836 est disponible en option. (Voir Spécifications techniques).
-
Page 14: Spécifications Techniques
– 7803B/4B / Français – Spécifications techniques Plage de fréquence : 45 à 865 MHz (7803B) / 5 à 865 MHz (7804B) Plage d’entrée : 20 à 120 dBµV Tension maximale : 80 V continu, 80 V efficace 50 Hz... - Page 15 – 7803B/4B – Notes p. 15...

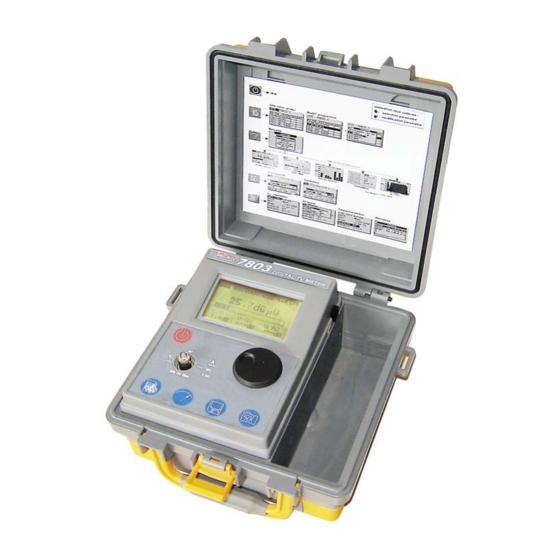

- Page 16 – 7803B/4B – 7803B The SEFRAM field strength meters has been designed for installing and maintaining terrestrial television networks. 7804B The SEFRAM field strength meter has been designed for installing and maintaining cable networks. Five function keys and a rotary wheel are used to operate the instruments. They are on the front panel: The ON/OFF button allows you to switch on and switch off the instrument.
- Page 17 – 7802/3/4 – OPERATING THE INSTRUMENT POWER SUPPLY The ON/OFF button allows you to switch on and switch off the instrument. Battery The instrument can be left and operate on its own as it is equipped with 8 Nickel Metal Hydride (NiMH) rechargeable batteries, 1.2V, 1,700 mAh ensuring a standard operation during 3 hours.
- Page 18 – 7802/3/4 – CONFIGURATION A press on the Configuration key allows you to: − Select the frequency map corresponding to the country or region in which you operate the instrument. This allows you to have the right correspondence between frequency, channel and standard.
- Page 19 – 7802/3/4 – PARAMETERS The Parameter key allows you to enter, in a table, a list of setups and their parameters. It is possible to enter 100 setups per table. These tables can be saved to avoid them being initialized each time they are used and recalled later if necessary.
- Page 20 – 7802/3/4 – MEASURES With the Measure key you will be able to choose the measure in the available list: − Level/Power − BER/MER − Constellation − Measurement map − Spectrum You will enter the measures with a press on the rotary wheel. Frequency and channel are linked and depend on the frequency map you have chosen.
- Page 21 (1/32-1/16-1/8-1/4), Viterbi rate (1/2-2/3-3/4- 5/6-7/8). - When using the 7803B, it is just necessary to set the frequency or the channel, the COFDM standard and the bandwidth for the integrated decoder to determine the other parameters. - When using the 7804B, the Bit Error Rate is simulated depending on the C/N value (carrier/noise) calculated.
-
Page 22: Measurement Map
– 7802/3/4 – 3 - CONSTELLATION in digital networks This function allows to evaluate the signal quality and/or to determine the origin of possible problems. Please do first: − Recall a setup previously saved in a table. Refer to « Parameters » −... - Page 23 – 7802/3/4 – SAVE With the Save key you will be able to store tables, measurements and the spectrum to be checked. 1 – SAVE OF THE TABLES Please enter first the parameters screen And then press the Save key The instrument gives a default file name to the table: «...
- Page 24 SEFRAM technical support. Your PC must also have a free USB port. 2 - Installing the drivers • Download the required driver (depending on your operating system) on our website (www.sefram.fr) or on theTR7836 CD. • Unzip the archive in your chosen directory.
- Page 25 – 7802/3/4 – 2) The following screen appears : 3) Tick « Search for the best driver in these locations » and « Include this location in the search ». 4) With the « Browse » button, select the directory to which you extracted the drivers. 5) Click on «...
- Page 26 COM port number. Updating of the internal software The internal software can be easily updated to get new features developed by SEFRAM The last revision of software is available on SEFRAM web site www.sefram.fr. Instructions for use: −...
- Page 27 – 7802/3/4 – The TR7836 transfer software The TR7836 transfer software is available as an option with the instrument (Refer to « Technical Specifications »). It provides these 2 major functions: − The configuration edit function This function allows, with the USB link, to transfer the instrument configuration to your PC or to send a configuration from the PC to your 780x.
-
Page 28: Technical Specifications
– 7802/3/4 – Technical specifications Frequency range: 45 to 865 MHz (7803B) / 5 to 865 MHz (7804B) Dynamic range: 20 to 120 dBµV Max. input Voltage: 80 VDC, 80 Vrms, 50 Hz Measurement filter: 100 KHz Measurement accuracy: +/- 2 dB, +/- 3 dB max from 5 to 100MHz... -
Page 29: Declaration Of Ce Conformity
Product name : Field Strengh Meter Mesureur de champ Désignation Model 7802B / 7803B / 7804B / 7805B Type Compliance was demonstrated in listed laboratory and record in test report number RC 780x La conformité à été démontrée dans un laboratoire reconnu et enregistrée dans le rapport numéro... -
Page 30: Support Technique / Technical Support
Tel.: +33 (0)8 25 56 50 50 Fax: +33 (0)4 77 59 36 98 E-mail: support@sefram.fr Adresse/Address: SEFRAM INSTRUMENTS & SYSTEMES 32 Rue Edouard MARTEL - BP 55 42009 SAINT-ETIENNE cedex 2 - FRANCE Service commercial/Direct sales line: +33 (0)8 25 56 50 50 Fax: +33 (0)4 77 57 23 23 E-mail: sales@sefram.fr...
