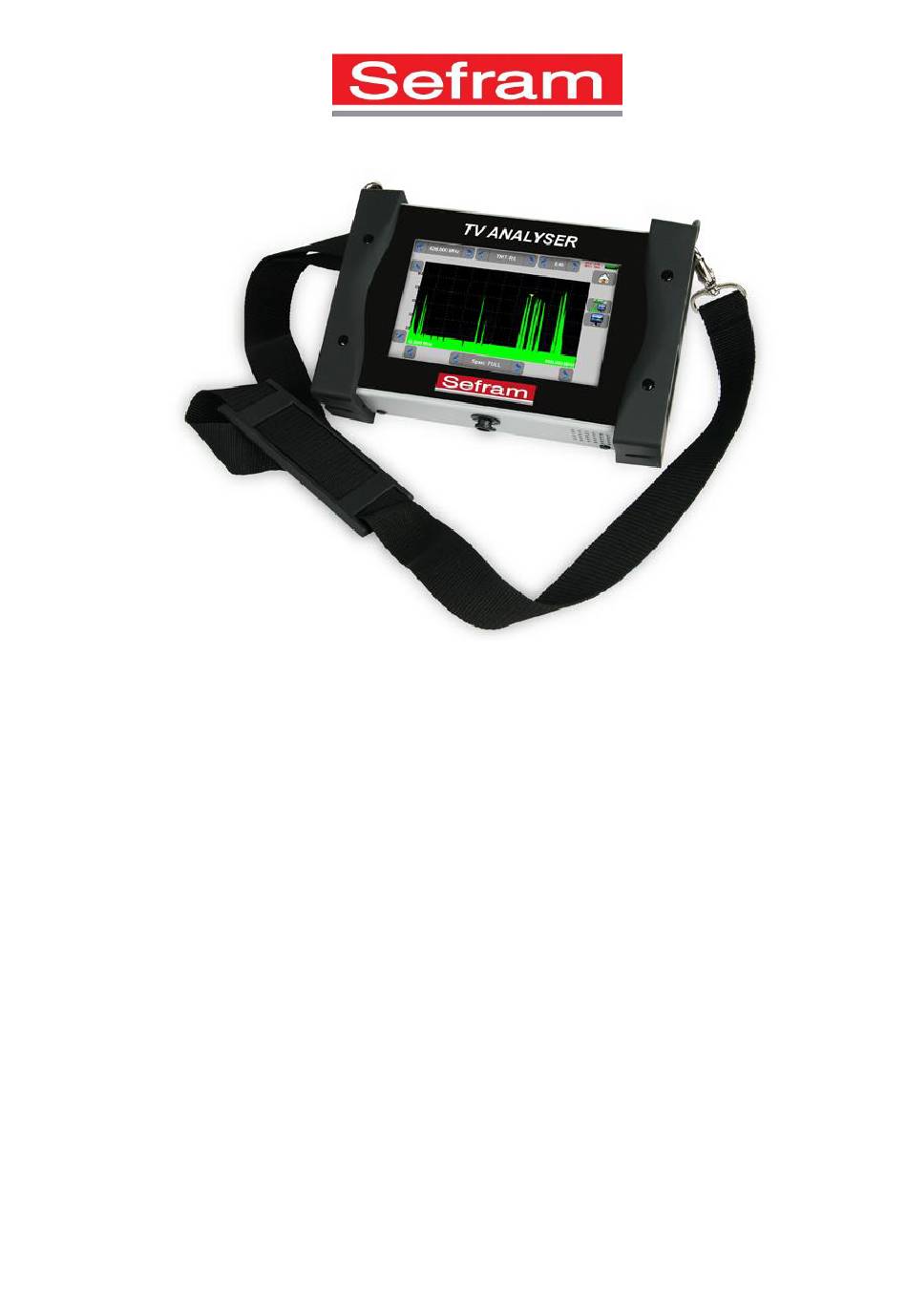

– 7849 –
7849
MESUREURS DE CHAMP
MANUEL D'UTILISATION
Ce produit contient un ou plusieurs programmes protégés par les lois américaines de copyright
en tant que travaux non publiés. Ils sont confidentiels et sont la propriété de Dolby Laboratories.
La reproduction ou la diffusion de tout ou partie de ces programmes ou la génération de travaux
dérivés de ces programmes, sans la permission expresse de Dolby Laboratories est interdite.
Copyright 2003-2005 par Dolby Laboratories, Inc. Tous droits réservés.
Edition juillet 2015

Publicité

Table des Matières
loading

Manuels Connexes pour SEFRAM 7849

Sommaire des Matières pour SEFRAM 7849

  • Page 1 – 7849 – 7849 MESUREURS DE CHAMP MANUEL D’UTILISATION Ce produit contient un ou plusieurs programmes protégés par les lois américaines de copyright en tant que travaux non publiés. Ils sont confidentiels et sont la propriété de Dolby Laboratories. La reproduction ou la diffusion de tout ou partie de ces programmes ou la génération de travaux dérivés de ces programmes, sans la permission expresse de Dolby Laboratories est interdite.
  • Page 2 – 7849 – Révisions N° de version et date Chapitres modifiés Nature de la modification 1.0 / juillet 2015 Tous Création du document...
  • Page 3 – 7849 – Nous tenons à vous remercier de vous être porté acquéreur d’un appareil SEFRAM, et par-là même, de faire confiance à notre société. Nos différentes équipes (bureau d’étude, production, commercial, support tech- nique, service après vente…) ont, en effet, pour principal objectif de répondre au plus près à vos exigences en concevant ou en réactualisant des produits de haute technicité.
  • Page 4 Il doit souscrire à sa charge les assurances nécessaires au transport. La société SEFRAM se réserve le droit de refuser un produit mal emballé, et de ne pas prendre en charge la casse consécutive au transport.
  • Page 5 Quand un MDC revient chez SEFRAM, un service maximum est assuré avec mise à niveau interne suivant les évolutions né- cessaires et mise à niveau du logiciel. En cas d’écart dans les caractéristiques, votre instrument sera ajusté pour retrouver ses caractéristiques d’origine.

  • Page 6: Table Des Matières

    – 7849 – SOMMAIRE Informations importantes ....................9 Précautions particulières ..........................9 Consignes de sécurité ............................ 9 Symboles et définitions ..........................9 Conformité et limites de l’appareil ........................ 10 Démarrage rapide....................... 11 Présentation de l’appareil ..........................11 Repérage du signal ............................12 Vérification d’une antenne terrestre ......................
  • Page 7 – 7849 – Fonctionnement pointage ..........................43 Vérification du satellite pointé ........................44 Pointage double LNB ........................... 45 9.4.1 Rappel ..............................46 10 Pointage TERRESTRE ....................... 47 11 La page Mesures-TV-Spectre .................... 50 12 Mesures (MESURES-TV-SPECTRE).................. 51 12.1 Fonction AutoLock ............................ 51 12.2...
  • Page 8 – 7849 – 19.3.2 Sauve ..............................79 19.3.3 Mise à jour ............................. 80 19.4 Restauration usine ............................ 81 19.5 Importation / Exportation de configuration ....................82 20 Mise à jour du logiciel ......................83 21 Sauvegarde ......................... 84 22 Connexion de l’appareil à un PC ..................85 23 Messages affichés ......................

  • Page 9: Informations Importantes

    Ne pas utiliser dans un environnement explosif.  En cas de défaillance ou pour l’entretien de l’appareil, seul un personnel qualifié doit être autorisé à intervenir. Dans ce cas il est nécessaire d’utiliser des pièces détachées Sefram.  Ne pas ouvrir l’appareil, risque de décharge électrique.

  • Page 10: Conformité Et Limites De L'appareil

    – 7849 – Symboles apparaissant sur l’appareil : Attention : se reporter à la notice. Signale un risque de dommage pour le matériel connecté à l’instrument ou pour l’instrument lui-même. Terre : parties accessibles reliées à la masse de l’appareil.

  • Page 11: Démarrage Rapide

    Touches importantes : Le 7849 est un appareil doté d’une dalle tactile capacitive, L’utilisation avec des gants n’est pas possible. Afin de ne pas détériorer votre écran, ne pas utiliser de stylet ou d’objet. Les « touches » se reconnaissent par leur couleur grise foncée (exemple la touche home:...

  • Page 12: Repérage Du Signal

    Attention : Pour sortir d’une fenêtre comme dans l’exemple ci-dessous, il faut appuyer sur la touche Repérage du signal Le 7849 permet un repérage de signal en terrestre ou en satellite très rapide. Nous allons voir dans les prochains chapitres comment repérer un signal sur trois types d’installation : ...
  • Page 13 – 7849 – Appuyer sur START, l’appareil fait une recherche. A la fin de celle-ci, l’appareil se met directement en mode Plan de mesures. Si des canaux ont été trouvés, l’appareil effectue des mesures en continu (niveau-C/N puis BER/MER) sur les canaux trouvés. Si aucun canal n’est trouvé, voir chapitre suivant.

  • Page 14: Installation D'une Antenne Terrestre

    2.2.2.1 Utilisation du spectre : Brancher le câble de votre antenne au 7849 (attention, utiliser un adaptateur approprié) Mettez votre appareil en marche, appuyez sur la touche Mesures-TV-Spectre Appuyer sur la zone spectre et passer en mode terrestre si besoin (voir ci-dessous)
  • Page 15 – 7849 – Régler l’antenne pour avoir le signal le plus puissant possible Appuyer directement sur le signal qui vous intéresse sur le spectre (le curseur se place où vous appuyez) , l’appareil cherche le standard et les paramètres du signal.

  • Page 16: Utilisation Du Pointeur Terrestre

    – 7849 – 2.2.2.2 Utilisation du pointeur terrestre : L’appareil possède une fonction de pointage terrestre afin de régler rapidement et facilement votre antenne terrestre. Accédez au menu de pointage terrestre à partir de la page HOME en appuyant sur la touche La page suivante apparait : Paramétrez votre pointeur :...
  • Page 17 Vous pouvez trouver les numéros de canaux des différents émetteurs français dans un fichier Excel mis à votre disposition sur le site internet SEFRAM (rubrique téléchargement, puis base de donnée émetteurs TNT) ou en cliquant sur le lien ci-dessous :...

  • Page 18: Installation D'une Parabole

    – 7849 – Une fois les quatre canaux renseignés, orientez lentement l’antenne jusqu’à entendre la mélodie de verrouil- lage et obtenir le maximum de qualité Aucun canal trouvé → Smiley rouge Qualité de réception moyenne (< à 50 %) → Smiley orange Bonne qualité...
  • Page 19 – 7849 – Une coche verte apparait en face de ce que vous avez validé Appuyer sur puis sur pour accéder au mode pointage. (L’appareil contient déjà une liste de satellites) Sélectionner un satellite comme ci-dessous (exemple Astra1): Orienter lentement la parabole jusqu’à entendre la mélodie de verrouillage et obtenir le maximum de qualité...
  • Page 20 – 7849 – Pour vérifier si le satellite pointé est le bon : appuyer sur la touche NIT L’appareil recherche alors la table MPEG NIT sur l’un des 4 transpondeurs et affiche le nom du satellite : Attention : Le nom affiché dépend du contenu de la table MPEG NIT.

  • Page 21: Présentation

    3 Présentation Généralités -Le mesureur de champ 7849 est un appareil portable destiné à la qualification et à la maintenance de toutes les installations de diffusion et de réception des télévisions analogiques et numériques terrestres, sa- tellites ou réseaux câblés.

  • Page 22: Description De L'appareil

    – 7849 – Description de l’appareil Ecran 7" tactile Attaches capacitif pour les Haute sangles résolution Prise RF avec adaptateur F/F ou BNC/F Voyant télé-alim Prise Ethernet Prise USB A Bouton MARCHE/ARRET Témoin de charge Prise alimentation externe 15V 1Amax...

  • Page 23: Mise En Service

    Attention : Toute intervention sur la batterie nécessite un démontage de l’appareil et doit être effectuée par un technicien SEFRAM. N’utiliser que des batteries fournies par SEFRAM. Conseils de sécurité :  Ne pas jeter au feu ou chauffer le pack batterie ...

  • Page 24: Alimentation Externe

    – 7849 – La charge s’effectue uniquement appareil éteint. Charger l’appareil seulement avec le bloc alimentation fourni. La batterie est chargée à 80% en 1 heure 50 minutes. La charge totale est obtenue au bout de 2 heures 30 minutes.

  • Page 25: Interface Homme Machine

    5 Interface homme machine Composition de l’écran Le 7849 est un appareil doté d’une dalle tactile capacitive, L’utilisation avec des gants n’est pas possible. Afin de ne pas détériorer votre écran, ne pas utiliser de stylet ou d’objet. Les « touches » se reconnaissent par leur cadre gris foncé, exemple la touche Home : Il est possible aussi de sélectionner les lignes des tableaux.
  • Page 26 – 7849 – Sur toutes les pages apparaissent les informations suivantes : Indication de la valeur Indication de la position du Titre de la page Tension et courant commutateur ou du SatCR (posi- Indication de télé-alimentation tion du slot) l’état de la batterie Attention : Pour sortir d’une fenêtre comme dans l’exemple ci-dessous, il faut appuyer...

  • Page 27: Changement D'un Nom Ou D'une Valeur

    – 7849 – Pour naviguer dans un tableau à l’intérieur d’une page ou d’une fenêtre, il apparait un ascenseur vertical avec des flèches qui permettent de descendre ou de monter dans le tableau. Pour réaliser l’opération plus rapidement il y a un curseur que vous pouvez faire glisser en laissant votre doigt appuyé...

  • Page 28: Changement Avec Choix

    – 7849 – 5.2.2 Changement avec choix Lors d’un appui sur une touche, vous pouvez avoir une fenêtre avec choix multiple Il suffit alors d’appuyer sur la valeur que vous voulez avoir pour qu’elle soit validée, la touche sert à annuler et sortir de cette fenêtre comme dans l’exemple ci-dessous :...

  • Page 29: Listes De Mesures Et Bibliothèque De Programmes

    – 7849 – Listes de mesures et bibliothèque de programmes Afin de simplifier le rappel des informations sur le terrain, l’appareil utilise 20 Listes de mesures de 50 lignes et une bibliothèque de 1000 Programmes. Un programme correspond à une émission terrestre, câble ou satellite.
  • Page 30 – 7849 – Une liste de mesure est constituée par :  le nom de la liste sur 10 caractères  la fréquence basse du LNB (OL1)  la fréquence haute du LNB (OL2)  le mode de sélection bande basse / bande haute du LNB ...

  • Page 31: Mode Autoset

    – 7849 – 6 Mode AUTOSET Attention: La recherche de canaux en Autoset n’est possible que si au moins une liste est vide et s’il y a assez de place dans la bibliothèque Ce mode permet d’effectuer une recherche automatique des programmes et de renseigner la liste courante.

  • Page 32: Mode Terrestre

    – 7849 – Une coche verte indique que le paramètre fait parti de la recherche et l’absence de coche verte indique que le paramètre ne fera pas parti de la recherche. Paramètre de recherche actif Paramètre de recherche inactif Attention: plus le nombre d’options sélectionnées sera important, plus le temps de re- cherche sera important.

  • Page 33: Mode Câble

    – 7849 – Mode Câble Ce mode permet la recherche automatique sur la bande de fréquence du câble. Le tableau permet le choix des :  Standards  Largeurs de canaux.  La plage de recherche des canaux. Touche de menu «START »...
  • Page 34 – 7849 – Les canaux trouvés sont automatiquement enregistrés sur la première liste vide (nommée automatique- ment AUTOSET) et sur les premiers programmes libres de la bibliothèque en partant de la fin du tableau. La nouvelle liste est créée sur la première liste disponible...

  • Page 35: Listes De Mesure

    – 7849 – 7 Listes de mesure La page Listes C’est sur la page liste que vous choisissez la liste sur laquelle vous allez travailler en mesure. L’appui sur la touche home permet d’accéder à puis Listes-Bibliothèque la fonction LISTES : Les listes sont numérotées de 0 à...

  • Page 36: Modification D'une Liste

    Pour changer le nom de la liste ST ETIENNE, il faut appuyer sur le nom, puis sur le symbole du clavier. Un clavier virtuel apparaît, entrer le nouveau nom désiré (SEFRAM dans notre exemple) Pour ajouter un programme dans la liste il faut appuyer sur une ligne, une fenêtre s’ouvre, comme ci- dessous : Attention: si la ligne contient un programme, il sera effacé, pour annuler appuyer...
  • Page 37 – 7849 – Monter ou descendre dans la liste pour trouver le programme que vous voulez ajouter à votre liste, appuyer sur la ligne que vous désirez: Le programme se trouve maintenant dans la liste : Il est possible de supprimer un ou des programme(s) de la liste en appuyant sur la coche à gauche du pro- gramme ou des programmes à...
  • Page 38 – 7849 – Il est aussi possible de supprimer la totalité d’une liste en appuyant directement sur la corbeille puis en sélectionnant Sur un programme satellite, il est possible de modifier le commutateur, l’Uncommitted Port et le DCSS en appuyant sur une de ces touches (cette modification ne concernera que le programme de cette liste et non...

  • Page 39: Bibliothèque Des Programmes

    – 7849 – 8 Bibliothèque des programmes La page Bibliothèque L’appui sur la touche home permet d’accéder à puis Listes-Bibliothèque la fonction Listes, de cette page on accède à la Bibliothèque en appuyant sur la touche Création ou modification de programme dans la bibliothèque Pour créer ou modifier un programme dans la bibliothèque, il faut choisir une ligne dans le tableau, une fe-...
  • Page 40 – 7849 – Il est possible de supprimer un ou des programme(s) de la liste en appuyant sur la coche à gauche du pro- gramme ou des programmes à supprimer. Il suffit ensuite d’appuyer sur la corbeille et de sélectionner la suppression des programmes sélectionnés :...
  • Page 41 – 7849 –  Programme Satellite KU, L ou C : Ku L ou C correspond à la bande choisie Pour saisir le type de polarité et la bande que vous voulez donner au programme (Haute ou basse, verticale ou horizontale) Pour saisir le débit symbole...

  • Page 42: Pointage Satellite

    – 7849 – 9 Pointage SATELLITE Appuyer sur pour accéder au mode pointage. Nom du satellite et Position Indicateur de qualité globale Fréquence, polarisation, bande, niveau et qualité L’appareil possède 32 positions orbitales de satellites possibles, l’appareil est livré avec une dizaine de satellites renseignés.

  • Page 43: Mise À Jour Des Satellites

    SEFRAM. Il suffit alors de modifier les fréquences en suivant le paragraphe précédant et en utilisant le fichier mis à jour mensuellement sur le site SEFRAM. http://www.sefram.fr/www/PDF_FR/Sat_PDF.pdf Nous vous conseillons de vérifier et de mettre à jour vos fréquences tous les 3 mois.

  • Page 44: Vérification Du Satellite Pointé

    – 7849 – Si l’appareil n’est pas synchronisé sur les quatre transpondeurs, l’indicateur de qualité est rouge. Si l’appareil est synchronisé sur quatre transpondeurs et si la qualité de réception est moyenne, il est orange. Si l’appareil est synchronisé sur quatre transpondeurs et si la qualité de réception est bonne, il est vert.

  • Page 45: Pointage Double Lnb

    – 7849 – Attention : Le nom affiché dépend du contenu de la table MPEG NIT. Certains diffuseurs ne renseignent pas (ou mal) cette table. Les informations affichées peuvent être erronées ou incomplètes. Pointage double LNB Ce mode permet d’orienter un LNB double en vérifiant 4 transpondeurs sur 2 satellites au choix.

  • Page 46: Rappel

    – 7849 – 9.4.1 Rappel Azimut C’est la position de la parabole sur un plan horizontal par rapport au nord. Mesuré en degrés. Élévation C’est l’inclinaison avec laquelle arrive le faisceau du signal du satellite jusqu’à votre antenne. Mesurée en degrés et en se servant de ce qui est marqué...

  • Page 47: Pointage Terrestre

    – 7849 – 10 Pointage TERRESTRE Accédez au menu de pointage terrestre à partir de la page HOME en appuyant sur la touche La page suivante apparait : Paramétrez votre pointeur :...
  • Page 48 Vous pouvez trouver les numéros de canaux des différents émetteurs français dans un fichier Excel mis à votre disposition sur le site internet SEFRAM (rubrique téléchargement, puis base de donnée émetteurs TNT) ou en cliquant sur le lien ci-dessous :...
  • Page 49 – 7849 – Une fois les quatre canaux renseignés, orientez lentement l’antenne jusqu’à entendre la mélodie de verrouil- lage et obtenir le maximum de qualité Aucun canal trouvé → Smiley rouge Qualité de réception moyenne (< à 50 %) → Smiley orange Bonne qualité...

  • Page 50: La Page Mesures-Tv-Spectre

    – 7849 – 11 La page Mesures-TV-Spectre Plein écran du mode SPECTRE Mode Autolock : Recherche automatique des paramètres...

  • Page 51: Mesures (Mesures-Tv-Spectre)

    – 7849 – 12 Mesures (MESURES-TV-SPECTRE) De cette page, vous pouvez soit effectuer des mesures sur un programme mémorisé dans la liste en cours (voir chapitre « Paramétrage des Listes de mesures »), soit modifier manuellement chacun des paramètres, soit utiliser la fonction AutoLock.

  • Page 52: Modification Des Paramètres

    – 7849 – 12.2 Modification des paramètres Les différents paramètres sont :  Le nom du programme (la sélection se fait sur la liste active)  La fréquence de l’émetteur ou du transpondeur (et la fréquence réelle en satellite) ...

  • Page 53: Bande Satellite

    – 7849 – Exemple en TNT : Mini spectre du signal Span environ 10MHz Niveau du signal Rapport signal/bruit du signal L’appareil effectue différentes mesures suivant le standard en cours. Les mesures possibles sont :  Mesure moyenne,  Mesure crête ...

  • Page 54: Bande Terrestre

    – 7849 – 12.5 Bande Terrestre L’appareil effectue automatiquement les mesures de niveaux sur la porteuse Vidéo. Le tableau ci-dessous regroupe les types de mesures et les fréquences des porteuses audio de chacun des Standards : Standard porteuse vidéo mesure...

  • Page 55: Mesures En Numérique

    – 7849 – Les seuils de décision sont utilisés en affichage des mesures « Niveau Puissance » : Seuil min Seuil max 12.7 Mesures en numérique En mode mesure numérique, en plus du niveau RF et du C/N vu précédemment, les mesures affichées sont les différents BER (Bit Error Rate), le PER (Packet Error Rate) et le MER (Modulation Error Ratio) en DVB-...

  • Page 56: Dvb-T/H

    – 7849 – 12.8 DVB-T/H REED DECODAGE VITERBI DEMODULATEUR TUNER SOLOMON MPEG BERi BERo Affichage des mesures de :  taux d’erreur avant Viterbi BERi :  taux d’erreur après Viterbi BERo :  taux d’erreur après Reed Solomon (taux d’erreur paquet) PER : ...

  • Page 57: Dvb-T2 /T2 Lite

    – 7849 – 12.9 DVB-T2 /T2 Lite DECODAGE DEMODULATEUR LDPC TUNER MPEG BERo BERi Affichage des mesures de :  taux d’erreur avant LDPC BERi :  taux d’erreur après LDPC BERo :  taux d’erreur après BCH (paquets perdus) PER : ...

  • Page 58: Dvb-C

    – 7849 – 12.10 DVB-C REED DECODAGE DEMODULATEUR TUNER SOLOMON MPEG BERo Affichage des mesures de :  taux d’erreur avant Reed Solomon BERo :  taux d’erreur après Reed Solomon (taux d’erreur paquet) PER :  taux d’erreur de modulation MER : ...

  • Page 59: Dvb-C2

    – 7849 – 12.11 DVB-C2 DECODAGE DEMODULATEUR LDPC TUNER MPEG BERo BERi Affichage des mesures de :  taux d’erreur avant LDPC BERi :  taux d’erreur après LDPC BERo :  taux d’erreur après BCH (paquets perdus) PER : ...

  • Page 60: Dvb-S Et Dss

    – 7849 – 12.12 DVB-S et DSS REED DECODAGE VITERBI DEMODULATEUR TUNER SOLOMON MPEG BERi BERo Affichage des mesures de :  taux d’erreur avant Viterbi BERi :  taux d’erreur après Viterbi BERo :  taux d’erreur après Reed Solomon (taux d’erreur paquet) PER : ...

  • Page 61: Dvb-S2

    – 7849 – 12.13 DVB-S2 DECODAGE DEMODULATEUR LDPC TUNER MPEG BERo BERi Affichage des mesures de :  taux d’erreur avant LDPC BERi :  taux d’erreur après LDPC BERo :  taux d’erreur après BCH (paquets perdus) PER : ...

  • Page 62: Analyseur De Spectre

    – 7849 – 13 Analyseur de spectre L’appui sur la zone SPECTRE permet d’accéder à la fonction ANALYSEUR DE SPECTRE (représenta- tion graphique fréquence / amplitude des signaux présents à l’entrée de l’appareil) Mode Satellite Mode Terrestre Deux modes sont possibles, mode terrestre et mode satellite, pour passer d’un mode à l’autre vous pou- vez appuyer sur la touche ci-dessus.

  • Page 63: Image Et Son

    – 7849 – 14 Image et Son L’appui sur la touche TV permet d’accéder à la fonction TV 14.1 TV numérique Le nom du service et ses caractéristiques principales sont affichées en haut et à droite de l’écran.  résolution de l’image (par ex. 720x576i :720 pixels par ligne, 576 lignes, balayage entrelacé) ...

  • Page 64: Audio

    – 7849 – 14.3 Audio Pour régler le son, appuyer sur une barre de réglage apparaît : L'instrument peut décoder les sons numériques suivants : MPEG-1 L1/L2 Advanced Audio Coding License Via Licensing HE-AAC High Efficiency AAC License Via Licensing Dolby Digital License Dolby®...

  • Page 65: Télé-Alimentation / Lnb - Diseqc

    – 7849 – 15 Télé-Alimentation / LNB – DiSEqC permet d’accéder à la page Télé-alimentation/LNB-DiSEqC. La touche Pour mettre en marche la télé-alimentation, appuyer sur la touche correspondante en face de Téléalim. : 15.1 Bande Terrestre Les possibilités en terrestre sont : OFF pour couper la télé-alimentation en...

  • Page 66: Bande Satellite

    – 7849 – 15.2 Bande satellite 15.2.1 Mise en service Pour mettre la Télé-alimentation en satellite : OFF pour couper la télé-alimentation en mesure satellite ON pour mettre en marche la télé- alimentation en mesure satellite AUTO pour que la télé-alimentation soit...

  • Page 67: Commutateurs

    – 7849 – 15.2.2 Commutateurs Commutateur 2 satellites Commutateur 4 satellites * 22 kHz * DiSEqC Committed ou Uncommitted * ToneBurst (MiniDiSEqC) Uncommitted *DiSEqC Committed ou Uncommitted Commutateurs 16 Satellites * DiSEqC Committed + Uncommitted...

  • Page 68: Positionneur

    – 7849 – Ligne Commutateur Ligne Uncommitted Satellite Position Commande DiSEqC Position Commande DiSEqC Pos A Option A + Position A Pos 1 Input 1 Pos B Option A + Position B Pos 1 Input 1 Pos C Option B + Position A...

  • Page 69: Dcss

    – 7849 – 15.2.4 DCSS Description : DCSS Digital Channel Stacking System : système de distribution par transposition de fréquence Utilisé en distribution satellite collectif ou individuel avec plusieurs récepteurs. Pour fournir à plusieurs récepteurs l'accès à tout le spectre et toutes les polarisations, il faut un câble coaxial par récepteur et une installation adéquate (LNB multiples, Quattro, et multi-commutateurs).
  • Page 70 – 7849 – Le DCSS est prioritaire sur tous les autres paramètres LNB/Diseqc : sélection polarisation, sélection OL, commutateurs committed et Uncommitted et positionneur. 2 Modes : SATCR : Satellite Channel Router, norme EN50494 (ou SCD, Unicable, …) Distribution du signal satellite avec un seul câble coaxial vers 2, 4 ou 8 récepteurs différents.

  • Page 71: Influence Du Dcss Sur L'analyseur De Spectre

    – 7849 – SCD2 (EN50607) :  SLOT x : choix du Slot actif  CONFIG : configuration de chaque slot Liste des slots, fréquences, commutateurs, code PIN  INITIALISATIONS : 32 slots prédéfinis  ALLOCATION : états des 32 slots possibles ...

  • Page 72: Constellation

    – 7849 – 16 Constellation permet d’accéder à la fonction CONSTELLATION. La touche Ces mesures sont accessibles si l’un de ces standards est en cours dans la page MESURE DE NIVEAU.  DVB-T/H  DVB-T2  DVB-C  DVB-C2 ...

  • Page 73: Echo/Pré-Écho Intervalle De Garde

    – 7849 – 17 Echo/Pré-écho Intervalle de garde Uniquement disponible si le standard en cours est DVB-T/H, DVB-T2 ou DVB-C2 permet d’accéder à la fonction Echo intervalle de garde. La touche Signal sans échos Signal avec échos et pré-échos permet de faire varier l’échelle des abscisses.
  • Page 74 – 7849 – Les normes de diffusion DVB-T/H et DVB-T2 définissent un paramètre de modulation ‘’l’intervalle de garde‘‘ pendant lequel la réception n’est pas perturbée par les échos d’une puissance faible. La transmission des données numériques (Symbole) est interrompue pendant l’intervalle de garde.

  • Page 75: Plan De Mesures

    – 7849 – 18 Plan de mesures Pour accéder à la fonction PLAN DE MESURES, appuyer sur home puis sur plan de mesure Il s’agit d’une mesure automatique de niveau et de taux d’erreur des programmes de la liste de mesures avec marquage des niveaux hors tolérance.

  • Page 76: Valeurs Hors Tolérance

    – 7849 – Important Un bargraphe, situé au-dessus du Plan de mesures, permet de suivre l’évolution du ba- layage. La couleur de fond de ce bargraphe vous indique qu’un balayage complet a été effectué (pour faire une sauvegarde par exemple) : : le Plan de mesures n’a pas été...

  • Page 77: Configuration

    – 7849 – 19 Configuration Pour la configuration aller sur la page home puis configuration 19.1 Langue Le choix de langue ce fait en appuyant sur la touche « drapeau » (voir ci-dessous), appuyer sur le drapeau correspondant à votre langue : 19.2...

  • Page 78: Mémoires

    – 7849 – 19.3 Mémoires Pour mémoriser une image ou autre, voir chapitre Sauvegarde Le nombre de fichiers mémorisés ainsi que leur occupation mémoire sont affichés L’appui sur la touche déplie la liste des fichiers enregistrés précédemment. La première colonne contient le numéro d’ordre du fichier, la seconde le nom du fichier et la dernière le type de fichier mesure, spectre, plan de mesures…...

  • Page 79: Visu

    – 7849 – 19.3.1 Visu Cette touche permet la visualisation du contenu du fichier 19.3.2 Sauve -Sauve (BMP -> USB) permet l’exportation du fichier vers la clé mémoire USB au format BMP (graphique non compressé) utile pour importer sur un PC des graphiques dans un rapport.

  • Page 80: Mise À Jour

    – 7849 – -Sauve (CSV -> USB) permet l’exportation du fichier vers la clé mémoire USB au format CSV (fichier texte en colonne séparée par des points virgule) utile pour analyser des valeurs dans un tableur sur un PC. Ci-dessous le spectre vu précédemment mais cette fois en courbe sur Excel -Sauve tout (BMP ->...

  • Page 81: Restauration Usine

    – 7849 – 19.4 Restauration usine Initialisation complète de l’appareil en configuration USINE avec confirmation Attention: la restauration usine entraine la perte: -de la bibliothèque de programmes. -des listes de mesures.

  • Page 82: Importation / Exportation De Configuration

    – 7849 – 19.5 Importation / Exportation de configuration , permet d’exporter sur une clé USB la configuration actuelle de votre me- La touche sureur de champs afin de sauvegarder les programmes ajoutés. , permet d’importer une configuration dans le mesureur de champs à partir La touche de la clé...

  • Page 83: Mise À Jour Du Logiciel

    La mise à jour nécessite l’utilisation d’une clé mémoire USB Pour réaliser la mise à jour : - Télécharger la mise à jour 784X_VX.X fichier zip sur notre site Internet (www.sefram.fr), - Insérer une clé mémoire USB sur votre PC.

  • Page 84: Sauvegarde

    – 7849 – 21 Sauvegarde L’appui sur la touche entraine l’ouverture d’une fenêtre (exemple en page mesure): Dans cette fenêtre vous pouvez sauvegarder les paramètres de mesure en cours dans la liste active, faire une copie d’écran sur USB au format BMP ou faire une sauvegarde en mémoire interne.

  • Page 85: Connexion De L'appareil À Un Pc

    – 7849 – 22 Connexion de l’appareil à un PC L’appareil possède une interface ETHERNET qui permet de le connecter directement à un PC. Pour ce type de connexion, aucune installation de driver n’est nécessaire. Connecter l’appareil au PC en utilisant un câble ETHERNET croisé (disponible en option sous le numéro 298504246 auprès de SEFRAM).
  • Page 86 – 7849 – Attention : si le PC a déjà été connecté par Ethernet (réseau, modem…), un redémar- rage du PC est indispensable avant de connecter votre appareil. Pour le raccordement par Ethernet de votre appareil à un réseau informatique, suivre le schéma ci-...

  • Page 87: Messages Affichés

    – 7849 – 23 Messages affichés L’appareil peut afficher des messages en cours de fonctionnement. 23.1 Messages de mise en garde La batterie est déchargée : l’appareil va s’éteindre dans quelques minutes. Demande de confirmation d’une action importante. Défaut de la télé alimentation : présence d’une tension sur le câble ou dépassement du courant max.

  • Page 88: Messages D'erreurs

    Un message en bas de l’écran peut apparaître tout de suite après une mise à jour du logiciel. Ne pas en tenir compte si le message ne réapparait pas au second démarrage. Sinon et pour tout autre problème, contactez le support technique de SEFRAM :  Par e-mail : support@sefram.fr...

  • Page 89: Maintenance

    Lors de chaque mesure, vérification de la propreté et de l’état du connecteur Ces « préconisations » constructeurs n’engagent en rien la responsabilité de SEFRAM. Elles permettent d’assurer la meilleure utilisation possible des caractéristiques du produit et sa préservation. Entretien de routine : Le travail de maintenance se limite au nettoyage extérieur de l’appareil.

  • Page 90: Information Ecran Lcd Couleur A Matrice Active

    100% de bon fonctionnement des pixels dans la zone d’affichage. Ils spécifient un nombre de pixels défectueux sur la surface de l’écran. Le service qualité SEFRAM a conditionné le montage de l’affichage de votre instrument au respect des con- ditions d’acceptation des fabricants.

  • Page 91: Spécifications Techniques

    – 7849 – Spécifications techniques 25.1 Caractéristiques techniques Spécifications techniques Bande terrestre Bande satellite Fréquences Gamme 5-900 MHz 900-2200 MHz Résolution mesure 50 kHz, affichage 1 kHz mesure 1MHz, affichage 1MHz Mesures de niveaux Dynamique 20-120 dBµV (30-120 dBµV pour 5-45MHz) 30-110 dBµV...

  • Page 92: Mesures Numériques

    – 7849 – 25.2 Mesures numériques DVB-T/H CBER (avant Viterbi BERi) VBER (après Viterbi BERo) Taux d'erreur (BER) UNC (paquets perdus PER) Noise margin Erreur de modulation (MER) 5 - 35dB Largeur de bande 6MHz, 7 MHz, 8 MHz Type de FFT...
  • Page 93 – 7849 – Inversion de spectre auto HP/LP – PLP – Data Slice PLP+Data Slice Normes ETS 302-769 DVB-S, DSS CBER (avant Viterbi BERi) VBER (après Viterbi BERo) Taux d'erreur (BER) UNC (paquets perdus PER) Link margin Erreur de modulation (MER) 0-20dB Débit...

  • Page 94: Divers

    – 7849 – 25.3 Divers Télé-alimentation Terrestre Satellite 5V/13V/18 V/24V 13/18 V Tension 500 mA max (300mA pour 24V) 500 mA max DiSEqC 1.2 DiSEqC contrôle des rotors de parabole switches committed & uncommitted Mini DiSEqC (22kHz) 22 kHz, ToneBurst...

  • Page 95: Spécifications Générales

    784X/781X: réf. 978481000  sac à dos de transport de luxe réf. 978751000  Pare soleil + Protecteur pluie + patère réf. 978489000  Protecteur pluie réf. 978489500 Contactez le service commercial de SEFRAM. 04 77 59 01 01...

  • Page 96: Correspondance V, Dbµv, Dbmv Et Dbm

    – 7849 – 25.6 Correspondance V, dBµV, dBmV et dBm Le dBµV (dBmV) est un rapport logarithmique entre une tension donnée U et une tension de référence U La tension de référence est Ur = 1 µV (1 mV) N = 20 log(U Le dBm est un rapport logarithmique entre une puissance donnée P...

  • Page 97: Lexique

    – 7849 – 26 Lexique K : c’est le nombre de porteuses qui composent le canal TNT Le mode dit 8K (6817 porteuses dans le canal dont 6048 portent des données utiles) Le mode dit 2K (1705 porteuses dans le canal dont 1512 portent des données utiles) Pour un débit identique, le mode 8K permet de choisir un intervalle de garde + grand que le mode 2K et donc...
  • Page 98 – 7849 – : Moyen de vérification de la qualité du signal par un regroupement de points formant ONSTELLATION des taches sur l’écran du mesureur de champs. Plus les taches de la constellation sont circulaires et distinctes plus le signal est de qualité, de plus en fonction de la forme des taches on peut déterminer le type d’erreur présent.
  • Page 99 – 7849 – 16QAM) : L’intervalle de garde est le temps pendant lequel le signal n’est pas émis, tous les NTERVALLE DE GARDE signaux contenant la même information mais provenant de différentes sources (différents émetteurs ou par réflexions multiples) ne se perturbent pas les uns les autres.
  • Page 100 énormément la taille des informations transmises avec le minimum de perte, à l’aide d’algorithmes de compression très complexes. L’option MPEG 2 présente sur les mesureurs de champ SEFRAM permet de visualiser et contrôler des programmes TV (codés en MPEG) directement sur les mesureurs.
  • Page 101 – 7849 – LP : (Physical Layer Pipe) de 1 à 256 canaux sont disponibles en DVB-T2 pour transporter des multiplex indépendants : Polarisation d’un signal émis par le satellite. Il peut être soit : OLARISATION Polarisé linéairement en horizontal ou en vertical : Polarisé...
  • Page 102 EDIAGUARD seurs (TPS, Canal Satellite…). Avec les options Viaccess et Mediaguard présentes sur un mesu- reur de champ SEFRAM et votre carte d’abonnement vous pourrez visualiser les programmes cryptés sur le mesureur. : Algorithme utilisé pour la correction d’erreurs en transmissions numériques.

  • Page 103: Déclaration Ce

    – 7849 – 27 Déclaration CE...
