Cette notice d'utilisation s'applique aux modèles AKAS®-LC IIM et AKAS®-LC IIF.
Toutes les recommandations de sécurité sont signalées par ce symbole.
Une attention particulière doit être portée au sujet de ces instructions signalées par ce symbole.
Ces consignes apportent à l'utilisateur des informations importantes concernant une utilisation correcte des AKAS®.
Cette notice d´utilisation est un composant du système de sécurité et doit impérativement être conservée
sur le lieux d'installation du système de sécurité. Avant la première utilisation du système AKAS®, toutes les
informations détaillées dans cette notice doivent obligatoirement êtres respectées. Il est également obligatoire
de respecter les prescriptions spécifiées par les Organismes de Sécurité du Travail.
Le montage, la mise en service et l´entretien ne doivent être exécutés que par un personnel qualifié.
Les barrières de sécurité ne protègent pas d´objets qui pourraient être projetés lors du fonctionnement de la machine.
L´AKAS est conçue pour protéger les doigts et les mains qui tiennent la pièce à plier. C'est pourquoi, il n'assure
pas de protection lors d'une pénétration rapide entre l'outil supérieur et la matrice juste avant que ces derniers
terminent de se fermer. La fonction de protection est inhibée lorsque la lampe Muting est allumée.
Le récepteur avant E1, situé coté opérateur, en avant de la ligne de pliage, n'assure aucune protection
si le mode pliage de boîte a été activé au préalable.
En intégrant un système de sécurité AKAS ®, la norme Européenne (EN 12622) devra être entièrement
respectée et coforme.
Les circuits de protection et le circuit d'arrêt d'urgence peuvent seulement arrêter le mouvement
d'ouverture de la presse par interruption des sorties RXOK.
A-Test:
A- TEST lors de la mise en service
Les réglages doivent êtres réalisés de manière que les test suivants puissent passer:
- Le test B doit être effectué , pour des raisons de sécurité, 5 fois à l'extrémité droite et gauche du
porte outil supérieur.
- La presse plieuse doit être équipée sur toute sa longueur avec les outils les plus lourds.
- Le départ du mouvement à contrôler doit être effectué depuis le point mort haut maximum (T.D.C)
Avant que chaque équipe de travail ne commence et après chaque changement d´outillage, le dispositif
de protection AKAS doit être inspecté comme suit (voir aussi EN 12622):
Le test doit être exécuté à l`extrémité gauche et droite de la ligne de pliage.En aucun cas, les différents
niveaux du bâton de contrôle ne doivent être touchés par l'outil supérieur.
a.) Positionner le bâton de contrôle en position "10" sur la tôle à plier.
Puis effectuer le cycle de fermeture de la machine.
b.) La machine doit s`arrêter.
c.) Pousser le bâton de contrôle vers l'avant, le deuxième niveau (hauteur 15mm) doit passer entre
l'outil supérieur et la matrice sans contact avec l`outil supérieur.
d.) Ouvrir la presse. Positionner le bâton de contrôle en position "35" sur la tôle à plier.
Puis effectuer le cycle de fermeture de la machine.
e.) La machine doit s`arrêter sans que l'outil supérieur ne touche le bâton de contrôle
f.) Faire glisser la tige diamètre 14mm du
bâton de contrôle le long de l'outil supérieur.
Le système AKAS doit rester interrompu
(Leds rouges LS interrompues allumées).
15
10
a.
e.
14
35

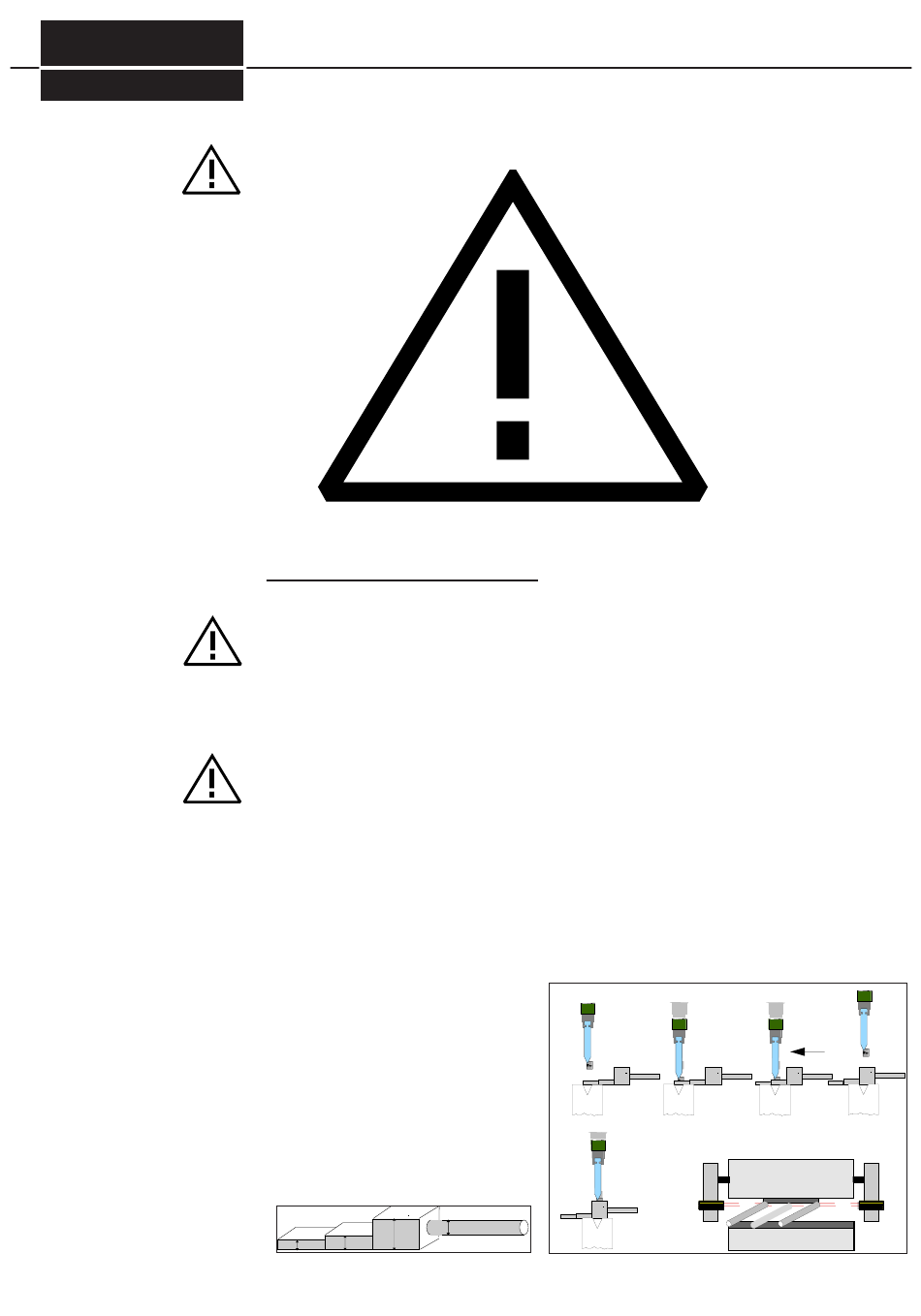

fig. 5/1
5
Instructions de sécurité
A toujours respecter
b.
c.
Stop
f.
Stop
2
d.
LS interrup-
ted
fig. 5/ 2
