©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d'assemblage
1 anneau-bouchon pour rouleau rembourré
1 rouleau rembourré
1 anneau de retenue, 38 mm
1 bouchon pour rouleau rembourré
8
Outil : Pince à anneau de retenue
Matériel
Outil : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
10

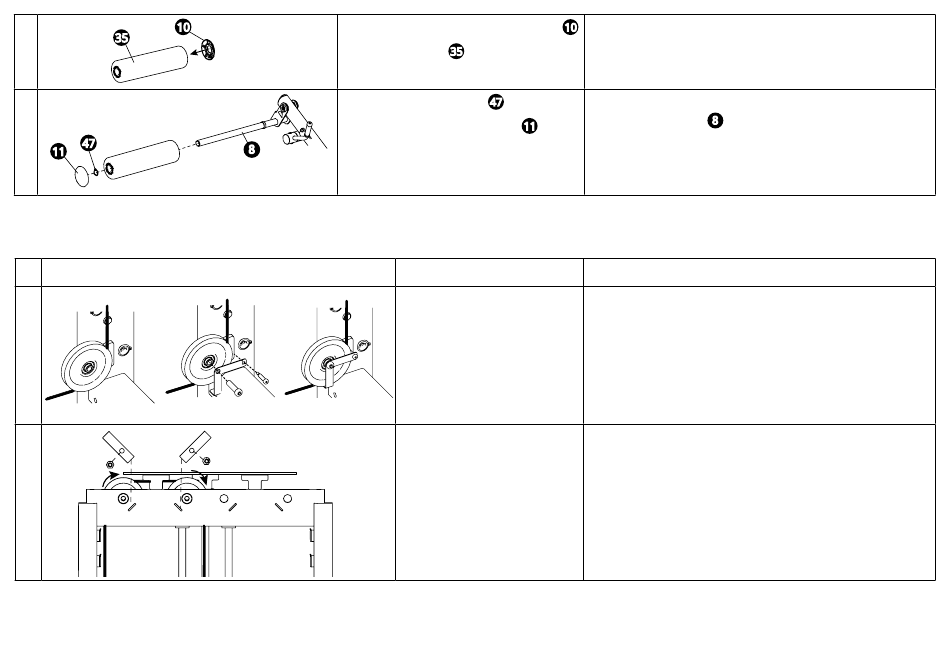

Emboîtez l'anneau-bouchon pour rouleau rembourré sur le rouleau
rembourré.
35
Faites glisser le rouleau rembourré avec l'anneau-bouchon sur
47
l'arbre du bras pivotant
11
retenue et emboîtez le bouchon du rouleau.
Instructions
Pour faire passer le câble autour de la poulie inférieure de la pile de
poids, retirez le dispositif de retenue de câble. Faites passer le câble
autour de la poulie, puis remettez le dispositif de retenue de câble
en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les
câbles et remettez les dispositifs de retenue en place. Serrez à un
couple de 67 Nm (50 ft-lb).
8
. Fixez le rouleau avec l'anneau de
