RedLINK
Wireless System
™
With TrueZONE
Français : voir la page 17 • Español: vea la página 32
Provides wireless control of HZ322 or HZ432 RedLINK TrueZONE Panels.
(See zone panel information for heat/cool stage capacity. )
Installation guide for:
•

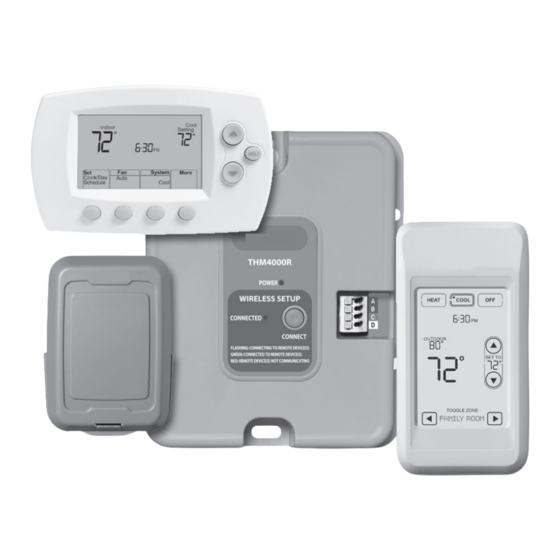

FocusPRO
wireless thermostats
®
•
Wireless remote control
•
Wireless outdoor air sensor
DISCONNECT POWER BEFORE BEGINNING INSTALLATION. Can cause electrical
shock or equipment damage.
MERCURY NOTICE: If this product is replacing a control that contains mercury in a sealed
tube, do not place the old control in the trash. Contact your local waste
management authority for instructions regarding recycling and proper disposal.
Must be installed by a trained, experienced technician. Read these instructions care-
fully. Failure to follow these instructions can damage the product or cause a
hazardous condition.
Panel & Wireless Adapter
™
System
Installation
Guide
69-2090EFS-09
