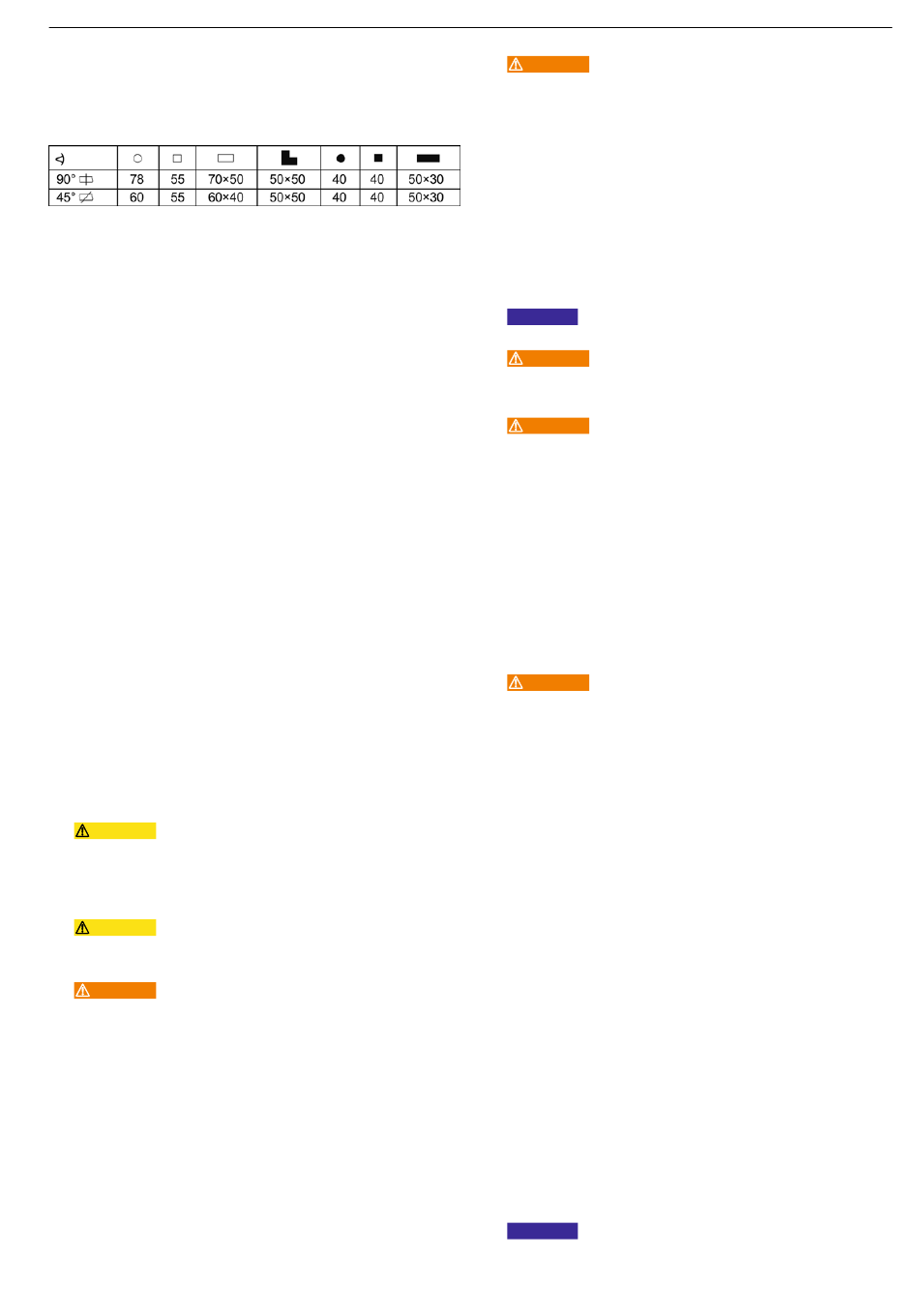

1.2.1. Arbeidsområde REMS Turbo K
Sagblad
Max. skjæredybde
Tverrsnitt: Rør, profil, massivt materiale
Materialer: Stål, rustfritt stål, ikkejern-metall, lettmetall,
kunststoff o.l. opp til en fasthet på ca. 1000 N/mm²
Rettvinklede snitt og gjæringssnitt opp til 45°
1.2.2. Arbeidsområde REMS Turbo Cu-INOX
Sagblad
Rustfrie stålrør, kobberrør og andre materialer
1.3.1. Turtall/skjærehastighet REMS Turbo K
Turtall sagblad tomgang
Turtall sagblad merkebelastning
Skjærehastighet ved merkebelastning
1.3.2. Turtall/skjærehastighet REMS Turbo Cu-INOX
Turtall sagblad tomgang
Turtall sagblad merkebelastning
Skjærehastighet ved merkebelastning
1.4.1. Elektriske data REMS Turbo K
230 V~; 50-60 Hz; 1200 W; 5,7 A eller
110 V~; 50-60 Hz; 1200 W; 11,4 A
Sikring (nett) 10 A (B), periodisk drift S3 20% 2/10 min, beskyttelsesisolert,
radiostøydempet.
1.4.2. Elektriske data REMS Turbo Cu-INOX
230 V; 50-60 Hz; 500 W; 2,5 A eller 110 V; 50-60 Hz; 500 W; 5,0 A
Sikring (nett) 10 A (B), periodisk drift S3 20% 2/10 min, beskyttelsesisolert,
radiostøydempet.
1.5. Dimensjoner
L × B × H:
1.6. Vekt
REMS Turbo K
REMS Turbo Cu-INOX
1.7. Støyinformasjon
Arbeidsplassrelatert emisjonsverdi
Lydeffektnivå
1.8. Vibrasjoner
Veid effektivverdi akselerasjon
REMS Turbo Cu-INOX
REMS Turbo K
Den angitte svingningsutslippsverdien ble målt etter en standardmessig test-
prosess og kan til brukes til sammenligning med et annet apparat. Den angitte
svingningsutslippverdien kan også brukes til en innledende beregning av
eksponeringen.
FORSIKTIG
Svingningsutslippsverdien kan avvike fra angitt verdi ved faktisk bruk av appa-
ratet, avhengig av type og måte apparatet brukes på. Uafhængigt av betje-
ningsvejledning er det en fordel at fastlægge sikkerhedsangivelser for brugeren.
2. Idriftsettelse
FORSIKTIG
Ikke bær maskinen i motorhåndtaket, men i stativet med begge hender!
2.1. Elektrisk tilkopling
ADVARSEL
Vær oppmerksom på nettspenningen! Kontroller før rørsirkelsagen hhv.
universal-metallsirkelsagen tilkobles om nettspenningen tilsvarer spenningen
oppgitt på typeskiltet. Bruk for REMS Turbo K og REMS Turbo Cu-INOX kun
stikkontakter/skjøteledninger med funksjonsdyktig jordet kontakt. På bygge-
plasser, i fuktige omgivelser, innendørs og utendørs eller ved lignende oppstil-
lingstyper, må sirkelsagemaskinen bare kobles til nettet via en jordfeilbryter
(FI-bryter) som avbryter energitilførselen så snart avledningsstrømmen til jord
overskrider 30 mA i 200 ms.
2.2.1. Oppstilling av maskinen REMS Turbo K
Festing til arbeidsbenken med 4 skruer M10 (lengde 20 mm inklusive bordpla-
tens tykkelse) nedenfra i kjølesmøremiddel-beholderen.
Fyll det vedlagte kjølesmøremiddelet REMS Spezial (2 liter) på kjøle s møremiddel-
beholderen (14). For drikkevannsledninger skal REMS Sanitol brukes.
For å tømme kjølesmøremiddel-beholderen skal det korte slangestykket på
kjølesmørepumpen frakoples girhuset, holdes ned i en beholder og maskinen
slås på.
2.2.2. Oppstilling av maskinen REMS Turbo Cu-INOX
Festing til arbeidsbenken med 4 skruer M10 (lengde 65 mm inklusive bordpla-
tens tykkelse) og mutre.
225 × 2 × Ø 32 mm
78 mm
225 × 2 × Ø 32 mm
Ø ≤ 76 mm
115 ¹/min
73 ¹/min
52 m/min
60 ¹/min
40 ¹/min
28 m/min
425 × 490 × 600 mm (16¾" × 19⅓" × 23⅔")
22 kg (48 lb)
17 kg (37 lb)
90 dB(A)
105 dB(A)
12,2 m/s²
20,1 m/s²
2.3. Montering (utskifting) av metallsirkelsagbladet (fig. 5)
ADVARSEL
Kople fra nettstøpselet!
Vær ved valg av metallsirkelsagbladet oppmerksom på at tanndelingen er
mindre enn (vegg-) tykkelsen av materialet som skal sages, da metallsirkel-
sagbladet ellers hektes fast og brekkes.
Trekk lask (3) sammen med bladbeskytter (6) over kanten til beskyttelsesdek-
selet (4) og legg ned i retning spennarm (16) (må ikke demonteres). Løsne de
4 skruene til beskyttelsesdekselet (4) med medleverte sekskant -hakenøkkel
og legg beskyttelsesdekselet (4) komplett (ikke demonter!) bort bak. Løsne
sekskantmutter for feste av metallsirkelsagbladet (høyregjenger) med den
medleverte ringnøkkelen nøkkelvidde 27. Fjern underlagsskive. Sett inn (skift)
metallsirkelsagbladet (7). Sidehullene til metallsirkelsagbladene for REMS
Turbo er plassert forskjøvet slik at metallsirkelsagbladet tvungent settes inn
slik at sagtennene peker i sagretningen. Sett inn underlagsskive, trekk fast
sekskantmutter. Få beskyttelsesdekselet (4) med boring på låsepinnen(1) i
saghuset i posisjon og fest med 4 skruer. Sett bladbeskytter (6) over metallsir-
kelsagbladet og heng inn over kanten til beskyttelsesdekselet (4).
LES DETTE
Bruk kun originale REMS metallsirkelsagblader!
ADVARSEL
Monter beskyttelsesdeksel absolutt komplett igjen, fare for skader!
3. Drift
ADVARSEL
Spenn materialet godt fast. Bruk et moderat fremføringstrykk!
3.1. Arbeidsforløp
Spenn fast materialet slik at streken på visiret (6) står over det ønskede
kuttestedet. Spenn fast materialet ved hjelp av spennspaken (16). Spesielt
tynnveggede rør må ikke spennes for hardt, da de vil få oval fasong. I dette
tilfellet frigjøres spenninger under sagingen, noe som kan føre til at sagbladet
brister. Aktivér berøringsbryteren i fremføringshåndtaket (2) og sag gjennom
materialet. Hvis materialet som skal spennes fast er kortere enn halve spen-
ninnretningens bredde, skal det legges et like stort mellomlegg på den tomme
siden av spenn innretningen, slik at spenninnretningen spenner parallelt. Hvis
arbeidsstykket ikke lenger kan sages helt igjennom, f.eks. fordi sag b ladet er
etterslipt, skal det legges et mellomlegg under arbeidsstykket.
REMS Turbo K: For tynnveggede rør skal spenninnsatsen (art.-nr. 849170)
brukes.
3.2. Oppstøtting av materialet
ADVARSEL
Lengre materialstenger må støttes opp med REMS Herkules 3B (art.-nr. 120120)
hhv. med REMS Herkules Y (art.-nr. 120130).
3.3. Kjølesmøremiddel (REMS Turbo K)
Hvis den automatiske kjølesmøre-innretningen brukes, skal systemet kjøles
og smøres med REMS Spezial eller REMS Sanitol (for drikkevannsledninger).
Disse kjølesmøremidlene sørger for rene sagsnitt, lang levetid på sagbladene
og et rolig sageforløp.
3.4. Lengdeanslag (REMS Turbo K)
Hvis flere like lange deler skal sages av, kan lengdeanslaget innstilles til den
nødvendige delelengden innenfor et område fra 5 til 300 mm. For å gjøre dette
skal klemskruen (11) løsnes, lengdeanslaget (12) innstilles til den ønskede
delelengden og klemskruen trekkes til igjen.
3.5. Saging med gjæring (REMS Turbo K)
Løsne klemspaken (8) på lagerbukken (10). Innstill gjæringsvinkelen etter
skalaen (9). Fest klemspaken. Stillingen til klemspakens håndtak kan endres
ved at håndtaket løftes vertikalt oppover og samtidig d reies.
3.6. Saging av vanskelige sagbare materialer (REMS Turbo K)
For å sage rustfritt stål skal den elektroniske turtallsregulatoren (art.-nr. 565051)
brukes. Systemet skal kjøles og smøres med REMS Spezial eller REMS Sanitol
(for drikkevannsledninger.
Rustfrie stålrør i pressfitting-systemene må sages tørt i henhold til systempro-
dusentens instrukser. Bruk REMS Turbo Cu-INOX (art.-nr. 849006) med REMS
metallsirkelsagblad HSS (art.-nr. 849706), spesielt for rustfrie stålrør.
3.7. Avgrading
Utvendig og innvendig røravgrading (bare REMS Turbo Cu-INOX)
Med REMS REG 10 – 54 E (art.-nr. 113835) kan rør med Ø 10 – 54 mm, Ø
½ – 2⅛", avgrades innvendig og utvendig. På baksiden av skjæretrinseakselen
er det en bitsholder (fig. 4).
4. Kjølesmørestoff
Bruk kun REMS kjølesmørestoffer. Resultatene fra sagingen blir perfekte,
sagbladene har en lang levetid og verktøyene blir skånet. REMS anbefaler
den praktiske sprayboksen/sprutflasken som er sparsomme i forbruk.
LES DETTE
REMS Spezial: Høylegert gjengeskjæremiddel på mineraloljebasis. For alle
materialer: Stål, rustfritt stål, jernfritt metall, kunststoff. Kan vaskes ut med
vann, testet av eksperter. Gjengeskjæremidler på mineraloljebasis er i forskjel-
lige land, f. eks. Tyskland, Østerrike og Sveits ikke tillatt for bruk på drikke-
