KFV – Instructions de montage
Serrure de réparation multipoints manoeuvrable à la clé, RB 1100

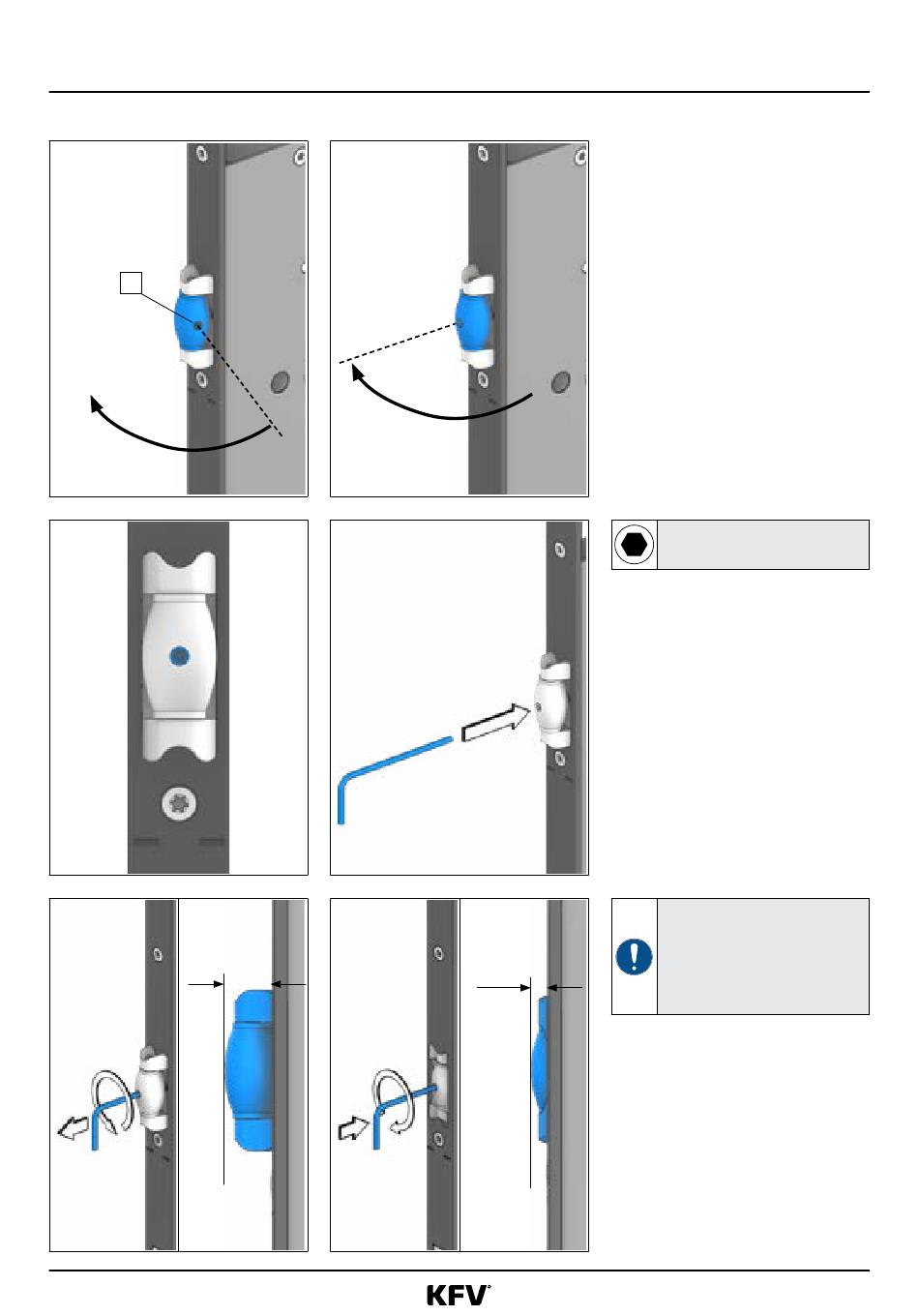

5.6.2 Réglage de pêne à olive
1
max.
11,9 mm
22/48
03.2020
f Aligner la pièce médiane du
pêne à olive de façon à ce que le
perçage [1] soit aligné avec les
vis de fixation de la têtière.
2 mm
f Faire passer une clé hexagonale
de 2 mm par le perçage de la
pièce médiane dans la tige du
pêne.
La position du pêne à olive s'oriente
sur le jeu en feuillure de la porte
(voir chapitre 5.14 « Réglage du jeu en
min.
feuillure » à partir de la page 38).
3,4 mm
Le pêne à olive doit être dévissé
uniquement jusqu'à la valeur
maximale indiquée !
f Tourner la clé hexagonale dans
le sens anti horaire.
Le pêne à olive sort.
f Tourner la clé hexagonale dans
le sens horaire.
Le pêne à olive rentre.
H39.MFVRS007FR-01
