Montage- en gebruikshandleiding

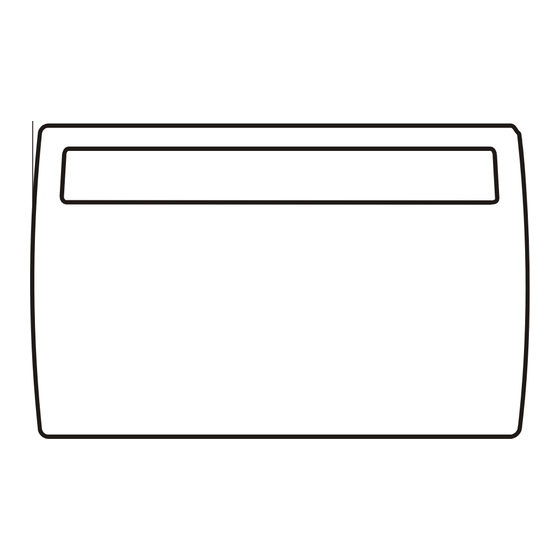

PLX 500 – PLX 3000 Wandconvector
1. Belangrijke aanwijzingen
Lees alle in deze handleiding vermelde informatie aandachtig.
Bewaar de handleiding zorgvuldig en overhandig hem
eventueel aan de volgende eigenaar.
- Het apparaat moet door een installateur geïnstalleerd
worden.
- Het apparaat mag alleen gebruikt worden voor de
verwarming binnen gesloten ruimtes.
- Reparaties en interventies in het apparaat mogen alleen
door een elektrische installateur uitgevoerd worden.
- In geval van storingen of bij een langere stilstand, het
apparaat van het net ontkoppelen.
- Het verwarmingstoestel niet afdekken,
brandgevaar!
- Voorzichtig! De buitenvlakken worden heet
tijdens het bedrijf.
- Het verwarmingstoestel niet door kinderen
of andere personen laten inschakelen die niet in staat zijn
om het apparaat veilig te gebruiken. Voorkom dat er
kinderen met het apparaat spelen.
- Er mogen een voorwerpen in de openingen van de
apparaten gestoken worden.
- In kamers waar ontvlambare stoffen opgeslagen of gebruikt
worden (bijvoorbeeld oplosmiddelen, enz.) mag het
verwarmingstoestel niet toegepast worden .
- De aansluitleiding mag niet op boven het warme apparaat
gelegd worden.
- Voorzichtig! Na de automatische inschakeling van het
aangesloten apparaat in uw afwezigheid kunnen gevaren
ontstaan, zo kunnen bijvoorbeeld tussentijds afgedekte of
verplaatste apparaten branden veroorzaken.

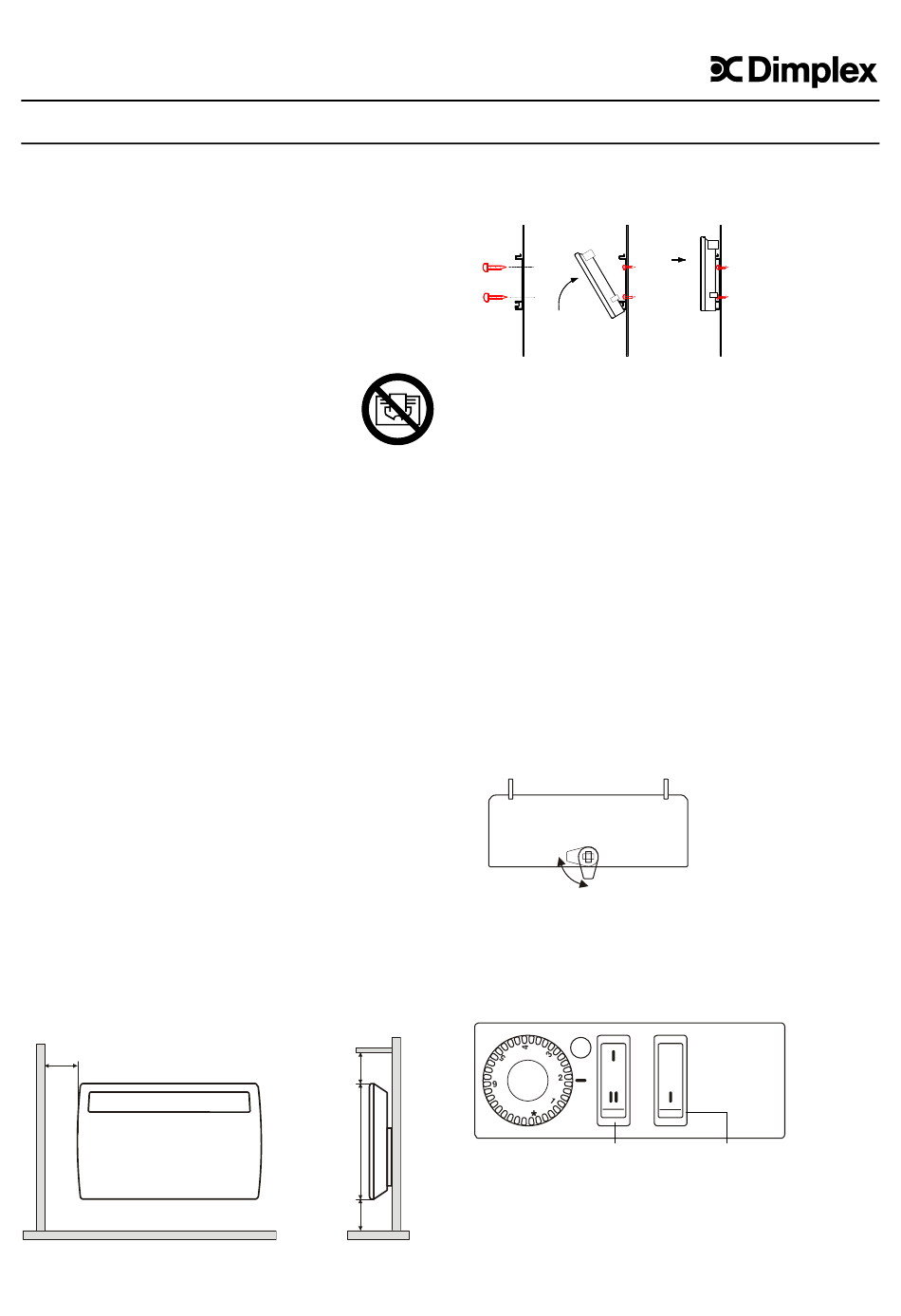

2. Montage, installatie, minimum afstanden
Het apparaat moet horizontaal uitgelijnd aan een verticale wand
geïnstalleerd worden, zoals in de afbeelding weergegeven.
Houd er rekening mee dat de lucht beneden en boven aan het
apparaat ongehinderd kan binnendringen en naar buiten kan
komen
.
Het apparaat zodanig installeren dat de bedieningselementen
niet door een persoon die zich in het bad of onder de douche
bevindt aangeraakt kunnen worden.
Het verwarmingstoestel mag niet direct onder een
wandcontactdoos geïnstalleerd worden.
De netaansluitdoos moet na de montage toegankelijk zijn.
Wees voorzichtig met brandbare voorwerpen!
De in de montageschets aangegeven minimum afstanden
moeten absoluut nageleefd worden. Verder moet aan de
voorkant van het apparaat een afstand van minstens 500 mm
nageleefd worden.
150
Wandmontage
BELANGRIJK- De aan de achterkant van het apparaat
meegeleverde originele wandhouder moet gebruikt worden.
- Bevestigingsgaten voor de wandhouder boren.
- De wandhouder vast aan de wand schroeven.
- Het verwarmingstoestel met de gleuven die zich aan de
achterkant van het apparaat bevinden in de wandhouder
hangen.
- Het verwarmingstoestel boven aan de wandhouder
insluiten.
3. Elektrische aansluitingen
De actuele voorschriften conform VDE 0100 Deel 701 en de
relevante installatievoorschriften moeten absoluut nageleefd
worden. De verwarmingstoestellen PLX 2500 ... PLX 3000 zijn
met een snoer zonder stekker voorzien.
Wanneer de snoer van dit toestel beschadigd wordt, moet hij
door een snoer vervangen worden die bij de fabrikant of diens
klantendienst verkrijgbaar is.
4. Verwarmingsbedrijf
De bedieningselementen zijn beschermd onder een
vergrendelbare klep aangebracht. Om de klep te openen, met
de vergrendeling in de richting van de wijzers van de klok
gedraaid worden. Na de instelling van de gewenste functies de
klep opnieuw sluiten.
4.1 Verwarmingstoestellen zonder tijdschakelklok
Met de netschakelaar (O-I) wordt het verwarmingstoestel in- of
uitgeschakeld. De positie Uit is met „O" gekenmerkt.
De met I - II gemarkeerde schakelaar (valt weg bij PLX 500)
maakt de selectie van het gewenste verwarmingsvermogen
mogelijk:
I half verwarmingsvermogen, II vol verwarmingsvermogen).
150
430
Thermostaat
150
453321.66.94nl 03/06/A
0
Keuzeschakelaar Aan/Uit
