Sommaire des Matières pour Invacare Modulite 1656520-C
Page 1

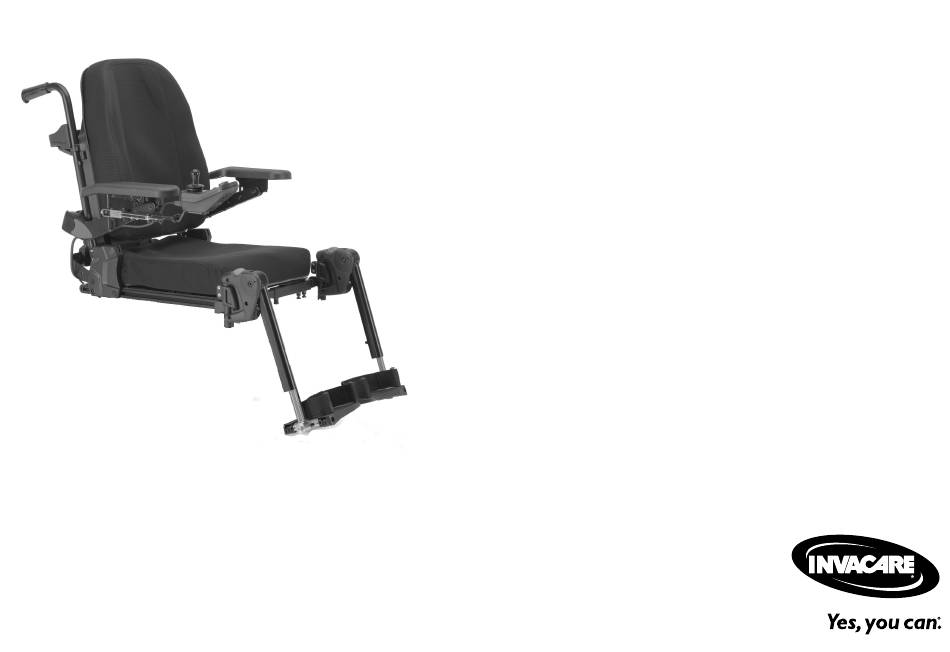

Invacare® Modulite Supplément au manuel d'utilisation du fauteuil roulant électrique Système d’assise Manuel d'utilisation Ce manuel DOIT être remis à l'utilisateur du produit. AVANT d’utiliser ce produit, vous DEVEZ lire ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.
Page 2
Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l'accord écrit préalable d'Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence à...
4.5 Réglage de la hauteur de l'accoudoir ....23 Sommaire 4.6 Réglage de la largeur de l'accoudoir ....23 4.7 Réglage de la profondeur de l'accoudoir .
Page 4
4.21.1 Réglage du matériel de fixation de l'appui-tête 4.27.4 Régler la longueur du repose-jambes ... . 59 Elan ........44 4.27.5 Régler la profondeur du coussin repose-jambes .
Page 5
4.30.2 Réglage de la longueur (repose-jambes 80° standard) ....... . . 70 4.31 Tableau de conversion des mesures impériales en mesures métriques .
évitée, est susceptible de provoquer de ce document se rapporte à tous les modèles du produit. des dommages matériels. Invacare se réserve le droit de modifier les caractéristiques Conseils des produits sans préavis. Donne des conseils, recommandations et...
Généralités 1.3 Informations de garantie Nous fournissons une garantie fabricant pour le produit, conformément à nos conditions générales de vente en vigueur dans les différents pays. Les réclamations au titre de la garantie ne peuvent être adressées qu'au fournisseur auprès duquel le produit a été obtenu.
Invacare® Modulite 2 Sécurité AVERTISSEMENT ! Risque de basculement Le fauteuil roulant peut basculer si vous modifiez 2.1 Consignes de sécurité relatives à l'utilisation ses caractéristiques de stabilité en changeant la du système d'assise position d'assise. – Pour déterminer et établir vos propres limites Votre système d'assise a été...
Page 9
Si cela se produisait, de gravité et réduire la stabilité du fauteuil veuillez immédiatement contacter votre roulant dans tous les sens. fournisseur Invacare agréé pour résoudre le – Tous les systèmes d'assise sont équipés de problème. dispositifs de verrouillage de la conduite.
Invacare® Modulite Il est possible de régler manuellement la largeur d'assise du 3 Composants et fonction châssis de l'assise modulable. Reportez-vous à la section 4.16 Réglage de la largeur d'assise, page 33. 3.1 Description du produit Le châssis de l'assise modulable est proposé dans différentes...
Composants et fonction l'assise bascule vers l'arrière. La plage d'inclinaison d'assise INCLINAISON « PIVOT FIXE » type est comprise entre 0° et 30°. Au niveau de la fonction d'inclinaison du pivot fixe, le INCLINAISON centre de gravité est décalé vers l'arrière par l'axe de pivot fixe pendant que le siège bascule vers l'arrière.
– Invacare ne sera pas tenue responsable de Pour AVIVA RX, les paramètres de restriction de conduite toute blessure ou dégât occasionné par des et d'assise sont mis à jour pendant les déplacements et à...
Page 13
Composants et fonction Modèle de Angle Verrouillage du Risque de détérioration du fauteuil roulant d'inclinaison (x°) dispositif de fauteuil roulant – Lorsque vous définissez la course arrière levage maximum, tenez toujours compte de la taille et de l'emplacement de toutes les affaires AVIVA RX •...
Page 14
Invacare® Modulite Modèle Hauteur Angle du dossier de fauteuil roulant AVIVA RX • > 50 mm • > 130° Fig. 3-5 Ralentissement de la conduite en raison de l'angle du dossier Hauteur Modèle Angle du dossier de fauteuil roulant AVIVA RX •...
éteignez-le IMMÉDIATEMENT santé que l'utilisateur pourra procéder à un réglage. et réintroduisez les paramètres d'installation. – N'exécutez PAS ces tâches si vous ne disposez Si le véhicule électrique continue de ne pas pas des outils répertoriés. fonctionner correctement, contactez Invacare. 1656520-C...
Palettes repose-pieds permettent d'adapter le siège aux exigences physiques et à l'état de santé de l'utilisateur. Toutes les palettes repose-pieds proposées par Invacare Lors de l'adaptation du système et des fonctions peuvent être rabattues vers le haut. d'assise à l'utilisateur, assurez-vous que les composants du véhicule électrique n'entrent...
Réglages (Mise en service) 4.2.1 Réglage du manipulateur par rapport à la longueur ATTENTION ! du bras de l'utilisateur Risque de déport du manipulateur vers l'arrière en cas de collision accidentelle avec un obstacle, comme l'encadrement d'une porte ou une table, auquel cas le joystick peut se bloquer contre la manchette d'accoudoir si la position du manipulateur est réglée alors que toutes les vis...
Invacare® Modulite 4.2.3 Réglage de la hauteur du manipulateur (supports de manipulateur escamotables uniquement) • Clé Allen de 6 mm Fig. 4-3 Fig. 4-4 1. Desserrez la vis A. 1. Desserrez les vis A. 2. Réglez le composant dans la position souhaitée.
Réglages (Mise en service) 1. Desserrez les vis A. • Clé Allen de 3 mm 2. Réglez le composant dans la position souhaitée. 3. Serrez les vis. 4.3 Réglage du support d'affichage escamotable Réglage de la hauteur du support • Clé...
Invacare® Modulite 4.4 Possibilités de réglage du support central escamotable AVERTISSEMENT ! Risque de blessure grave voire mortelle Les petites pièces desserrées peuvent entraîner un risque d'étouffement susceptible de provoquer des blessures graves voire mortelles. – Ne retirez pas les petites pièces, sauf pour remplacer la molette du joystick.
Réglages (Mise en service) 4.4.1 Réglage de la profondeur du support central 4.4.3 Réglage du joystick/de la position de l'afficheur sur le support central escamotable DLX-REM110, DLX-REM2XX, DLX-REM400 • Clé Allen de 4 mm • Clé de 8 mm Inclinaison du manipulateur 1.
Page 22
Invacare® Modulite 1. Desserrez la vis A. 2. Tournez le manipulateur dans le collier jusqu'à la position souhaitée. 3. Serrez la vis. DLX-REM500 Fig. 4-9 • Clé Allen de 3/16 pouce 1. Desserrez les vis A. 2. Positionnez le manipulateur sur le support central escamotable.
Réglages (Mise en service) 4.5 Réglage de la hauteur de l'accoudoir Fig. 4-11 Le graphique sert d'exemple. 1. Desserrez la vis A. 2. Positionnez le joystick sur le support central escamotable. 3. Serrez la vis. Fig. 4-13 Composants ASL sur le support central escamotable seul 1.
Invacare® Modulite Fig. 4-14 En fonction du côté, la vis est accessible depuis Fig. 4-15 l'avant ou l'arrière. 1. Desserrez la vis A. 2. Réglez le composant dans la position souhaitée. • Clé Allen de 8 mm 3. Serrez la vis.
Réglages (Mise en service) ATTENTION ! Risque de blessure et de dommage matériel La présence de bavures et l'absence d'embouts sur des tiges après leur modification, comme leur raccourcissement, par exemple, risquent d'entraîner des blessures ou des dommages. – Ébavurez après la découpe d'une longueur excessive.
Invacare® Modulite 1. Desserrez la vis à molette A. 4.8.2 Réglage du contacteur Egg 2. Tournez la partie inférieure du joystick pour le Réglage de l'orientation du contacteur positionner dans l'encoche. 3. Réglez l'orientation du joystick. Le cas échéant, Vous pouvez faire pivoter le contacteur Egg à 360 degrés.
Réglages (Mise en service) 4.10 Réglage de la hauteur de l'accoudoir (accoudoir relevable) 1. Desserrez la vis A. 2. Réglez la position de la garniture. 3. Serrez la vis. Réglage des pavillons PROTON Reportez-vous à la section Réglage du mécanisme Fig.
Invacare® Modulite Fig. 4-19 1. Pour faciliter le déplacement de l'accoudoir, desserrez la vis A. 2. Pour rendre le déplacement de l'accoudoir plus difficile, serrez la vis A. Fig. 4-18 4.13 Réglage de l'inclinaison de la manchette 1. Desserrez et retirez la vis A et l'écrou B.
Réglages (Mise en service) 1. Desserrez les vis A. Ne retirez pas les vis A. 2. Réglez le composant dans la position souhaitée. 3. Serrez les vis. 4.14 Réglage de la position de la manchette d'accoudoir (accoudoir relevable) • Clé Allen de 5 mm Fig.
Page 30
Invacare® Modulite Démontage du cale cuisse • Clé Allen de 5 mm 1. Tirez le levier A vers le haut. 2. Démontez le cale cuisse du support. 1. Desserrez la vis A. Insertion du cale cuisse Ne la retirez pas.
Page 31
Réglages (Mise en service) 1. Desserrez les vis A. 1. Desserrez les vis A. 2. Réglez le cale cuisse à l'angle souhaité. 2. Réglez le cale cuisse à la largeur souhaitée. 3. Serrez les vis. Vous pouvez définir une largeur inférieure à la Réglage de la profondeur du protège-hanche largeur d'assise, mais jamais supérieure.
Page 32
Invacare® Modulite Réglage de la hauteur du protège-hanche Vous pouvez régler la hauteur du protège-hanche de deux façons : • Avec ses fentes de fixation. • Avec son support. Avec les fentes de fixation • Clé de 10 mm Desserrez les deux vis A.
à sangle réglable. La description du réglage de la largeur figure dans le manuel de maintenance du présent véhicule électrique. Vous pouvez commander ce manuel auprès d'Invacare. Toutefois, ces instructions comportent des consignes s'adressant aux techniciens de maintenance ayant reçu une formation spéciale et elles décrivent des opérations qui ne sont pas...
Invacare® Modulite 4.18 Régler l'angle d'assise • Clé Allen de 6 mm ATTENTION ! Toute modification de l'inclinaison d'assise ou de l'angle du dossier change la géométrie du fauteuil électrique et influe directement sur sa stabilité dynamique. – Pour de plus amples renseignements sur la stabilité...
Réglages (Mise en service) La sangle à l'arrière est disponible uniquement à des hauteurs fixes de 48 et 54 cm. • Clé Allen de 5 mm La figure indique la position de la tige (1) permettant le réglage manuel de l'angle d'assise. 4.19 Réglage du dossier ATTENTION ! Toute modification de l'inclinaison d'assise ou...
Page 36
Veuillez consulter le manuel de maintenance du présent véhicule électrique pour obtenir une description du remplacement. Vous pouvez commander ce manuel auprès d'Invacare. Toutefois, ces instructions comportent des consignes s'adressant aux techniciens de maintenance ayant reçu une formation spéciale et elles décrivent des Fig.
Réglages (Mise en service) 4.19.3 Réglage de l'angle du dossier ATTENTION ! Toute modification de l'angle d'assise et de l'angle du dossier change la géométrie du fauteuil roulant électrique et influe sur sa stabilité dynamique. – Pour plus d'informations sur la stabilité, la façon de franchir correctement des obstacles, le déplacement sur des pentes et côtes et la position correcte de l'angle du dossier et de...
Invacare® Modulite Retirez la plaque de butée et le boulon (1). 4. Basculez le dossier vers l'avant. Fig. 4-27 5. Desserrez la vis à tête moletée (2). 1. Desserrez et retirez la vis centrale du dossier A, de 6. À l'aide de la tige, réglez le dossier à l'angle souhaité.
Réglages (Mise en service) 4.19.5 Réglage des toiles du dossier à tension réglable 4.19.6 Réglage de la courbure du dossier Fig. 4-28 Retirez le coussin de dossier (fixé au moyen de bandes Figure 1 autoagrippantes) en le tirant vers le haut pour accéder aux sangles de réglage.
Page 40
Invacare® Modulite Desserrez les manettes A et soulevez les poignées de poussée aussi haut que possible. Desserrez les vis B et retirez le dossier en le soulevant. Retirez le coussin. Faites pivoter le dossier de 180°. 1656520-C...
Page 41
Réglages (Mise en service) Remettez le dossier en place en l'installant dans les Réinstallez le coussin et la housse. réceptacles des tubes. Serrez les vis. Abaissez les poignées de poussée et serrez les manettes. 1656520-C...
Ceci peut provoquer une hyperextension du cou lors de collisions. – Un appui-tête doit être installé. L'appui-tête optionnellement fourni pour ce véhicule électrique par Invacare convient parfaitement pendant le transport. – L'appui-tête doit ensuite être réglé à la hauteur des oreilles de l'utilisateur.
– Un appui-tête doit être installé. L'appui-tête Fig. 4-30 optionnellement fourni pour ce véhicule 1. Desserrez la vis à molette A. électrique par Invacare convient parfaitement 2. Réglez le composant dans la position souhaitée. pendant le transport. 3. Serrez la vis à molette.
Invacare® Modulite • Il peut être nécessaire de démonter et de Pivot rotatif • Rotation à 360° multi-angle supérieur modifier la housse du coussin de dossier • Inclinaison à 80° pour avoir accès aux orifices de montage de Liaison supérieure •...
Réglages (Mise en service) 1. Avec le matériel fourni, alignez et installez le dispositif de serrage de l'appui-tête dans les orifices de montage existants dans le panneau du dossier A. 2. Fixez la garniture d'appui-tête (non représentée) à la tige de l'appui-tête avec le matériel de fixation fourni. Vous pouvez régler la garniture d’appui-tête sur n’importe quelle inclinaison à...
Invacare® Modulite 1. Desserrez les molettes A qui maintiennent les supports latéraux. 2. Réglez le composant dans la position souhaitée. 3. Serrez les molettes. 4.22.2 Réglage de la hauteur • Clé Allen de 5 mm Fig. 4-38 1. Desserrez les vis A.
Réglages (Mise en service) 4.23.1 Réglage latéral de la tablette 1. Desserrez la vis à ailettes A. 2. Réglez le composant dans la position souhaitée (ou retirez-le entièrement). 3. Serrez la vis à ailettes. 4.23.3 Basculement de la tablette sur le côté La tablette peut être basculée vers le haut et vers le côté...
Invacare® Modulite 1. Maintenez le repose-jambes. 2. Tirez le levier (1). 3. Placez le repose-jambes dans la position souhaitée. Retirez l'axe à démontage rapide (1). 4.24.3 Réglage de la longueur du repose-jambes • Clé Allen de 3/16'' (4,8 mm) Vous pouvez régler la longueur des repose-jambes individuellement.
Clé Allen de 5/32'' (4 mm) 4.25 Repose-jambes LNX 4.25.1 Réglage de la longueur du repose-jambes Le repose-jambes peut être préréglé au besoin à 83° ou à 97° au lieu de 90°. Contactez votre revendeur Invacare. • Clé Allen de 4 mm •...
Invacare® Modulite 1. Enlevez les vis A à l'avant du repose-jambes. 2. Retirez la housse et les coussins appui-mollets. 3. Desserrez les écrous B sur le côté du repose-jambes. Il vous faudra peut-être retirer les écrous et les faire passer d'un emplacement à un autre.
Réglages (Mise en service) 4.25.4 Réglage de la hauteur et de la largeur du coussin • Clé Allen de 4 mm appui-mollets Risque de détérioration du véhicule électrique 1. Rabattez le coussin appui-mollets vers l'avant pour – Après avoir modifié la configuration des accéder aux boulons.
Invacare® Modulite Desserrer la vis (1) avec la clé mâle coudée pour vis à six pans creux. 2. S'il n'est pas possible de faire bouger le repose-pieds après avoir desserré la vis, positionner une tige métallique dans le trou prévu à cet effet (2) et la frapper 1.
Réglages (Mise en service) La position finale du repose-pieds est définie par un tampon en caoutchouc (1). Desserrer la vis (1) avec la clé Allen. 4. Régler l'angle souhaité. 5. Bien resserrer la vis. 4.26.3 Régler la butée de fin de course du repose-pieds Le tampon en caoutchouc peut être vissé...
Page 54
Invacare® Modulite Amener le tampon en caoutchouc à la position souhaitée. 6. Bien resserrer le contre-écrou. Desserrer la vis (1) avec la clé mâle coudée pour vis à six pans creux et faire pivoter le repose-pieds vers le haut pour parvenir au tampon en caoutchouc.
Réglages (Mise en service) 4.27 Repose-jambes Vari-A 4.26.4 Régler la longueur du repose-jambes 4.27.1 Faire pivoter le repose-pieds/repose-jambes vers ATTENTION ! l'extérieur et/ou le retirer Risque de blessures dû à un réglage incorrect des repose-pieds et des repose-jambes Le petit bouton de déverrouillage se trouve sur la partie –...
Invacare® Modulite 4.27.2 Régler l'angle ATTENTION ! Risque de blessures dû à un réglage incorrect des repose-pieds et des repose-jambes – Avant et pendant tout déplacement, vérifiez impérativement que les repose-jambes ne sont pas en contact avec les roulettes ou avec le sol.
Réglages (Mise en service) La position finale du repose-jambes est déterminée par un tampon en caoutchouc (1). Régler l’angle souhaité. Le tampon en caoutchouc peut être vissé et dévissé A, Tourner le bouton dans le sens horaire pour le serrer. voire décalé...
Page 58
Invacare® Modulite Desserrer le bouton de verrouillage (1) d’au moins un Faire pivoter le repose-jambes vers le haut pour accéder tour dans le sens antihoraire. au tampon en caoutchouc. Utiliser la clé plate pour desserrer le contre-écrou (1). Frapper le bouton pour libérer le mécanisme de verrouillage.
Réglages (Mise en service) 4.27.4 Régler la longueur du repose-jambes ATTENTION ! Risque de blessures dû à un réglage incorrect des repose-pieds et des repose-jambes – Avant et pendant tout déplacement, vérifiez impérativement que les repose-jambes ne sont pas en contact avec les roulettes ou avec le sol. Déplacer le tampon en caoutchouc à...
Invacare® Modulite de trous de la tôle de retenue permettent 5 réglages de profondeur différents. • Clé à fourche de 10 mm 1. Desserrer les vis (1) avec la clé Allen. 2. Régler la position souhaitée. 3. Bien resserrer les vis.
Réglages (Mise en service) 1. Desserrer les deux vis de blocage de la palette Déverrouiller le repose-jambes et le faire pivoter vers repose-pieds avec la clé Allen. l'extérieur. 2. Régler l'angle souhaité. Le coussin repose-jambes pivote de lui-même vers 3. Bien resserrer les vis. l'arrière.
Invacare® Modulite 1. Desserrer la vis de blocage de la palette repose-pieds 4.28.2 Régler l'angle (1) avec la clé Allen. ATTENTION ! 2. Régler la palette repose-pieds à l'angle, respectivement Risque d'écrasement à la profondeur souhaité(e). – Ne pas mettre les mains dans la zone de 3.
Réglages (Mise en service) Abaisser 1. Tenir le repose-jambes dans la zone de la palette repose-pieds, tirer le levier de réglage latéral (1) et abaisser lentement le repose-jambes. 1. Desserrer la vis (1) avec la clé plate. 2. Régler la longueur souhaitée. 4.28.3 Régler la longueur du repose-jambes 3.
Invacare® Modulite 1. Desserrer les vis (1) avec la clé Allen. 2. Régler la position souhaitée. 3. Bien resserrer les vis. 4.28.6 Pour quitter le fauteuil, déverrouiller le coussin 1. Desserrer l'écrou (1) avec la clé à fourche et l'enlever.
Réglages (Mise en service) 1. Desserrer les deux vis de blocage de la palette Déverrouiller le repose-jambes et le faire pivoter vers repose-pieds avec la clé Allen. l'extérieur. 2. Régler l'angle souhaité. Le coussin repose-jambes pivote de lui-même vers 3. Bien resserrer les vis. l'arrière.
Invacare® Modulite 1. Desserrer la vis de blocage de la palette repose-pieds 1. Appuyer sur le bouton de déverrouillage (1) et faire (1) avec la clé Allen. pivoter le repose-jambes vers l'extérieur. 2. Régler la palette repose-pieds à l'angle, respectivement 2.
Réglages (Mise en service) 1. Desserrer la vis (1) avec la clé à fourche. 2. Régler la longueur souhaitée. 3. Bien resserrer la vis. 4.29.4 Régler la profondeur du coussin repose-jambes La profondeur du coussin repose-jambes peut se régler par 1.
Invacare® Modulite Déverrouiller le repose-jambes et le faire pivoter vers 1. Desserrer les vis (1) avec la clé Allen. l'extérieur. 2. Régler la position souhaitée. Le coussin repose-jambes pivote de lui-même vers 3. Bien resserrer les vis. l'arrière. 4.29.6 Pour quitter le fauteuil, déverrouiller le coussin repose-jambes et le faire pivoter vers l'arrière...
Réglages (Mise en service) 1. Desserrer la vis de blocage de la palette repose-pieds (1) avec la clé Allen. 2. Régler la palette repose-pieds à l'angle, respectivement à la profondeur souhaité(e). 3. Bien resserrer la vis. 4.30 Repose-jambes 80° standard 4.30.1 Pivotement et/ou démontage des repose-jambes (repose-jambes 80°...
Invacare® Modulite Fig. 4-44 Fig. 4-43 1. Desserrez la vis (1). 1. Poussez le levier de déverrouillage vers l'intérieur ou vers l'extérieur. Ne retirez pas la vis (1). 2. Réglez le composant dans la position souhaitée. 3. Tirez vers le haut pour retirer le composant.
Page 71
Réglages (Mise en service) SYSTÈME IMPÉRIAL SYSTÈME MÉTRIQUE SYSTÈME IMPÉRIAL SYSTÈME MÉTRIQUE pouce pouce 3,1750 10,7156 27/64 3,5719 11,1125 9/64 7/16 3,9688 11,5094 5/32 29/64 4,3656 11,9063 11/64 15/32 4,7625 12,3031 3/16 31/64 5,1594 12,7000 13/64 5,5563 13,0969 7/32 33/64 5,9531 13,4938 15/64...
Utilisation Accoudoir mobile 5 Utilisation 5.1 Démontage de l'accoudoir pour un transfert latéral Accoudoir relevable Fig. 5-1 1. Accoudoir relevable pour un transfert latéral. Fig. 5-2 1. Tirez la molette A pour déverrouiller le support d'accoudoir B de la plaque de base C. Fig.
Invacare® Modulite 5.3 Basculement du support central escamotable Pour plus d'informations sur le transfert latéral, sur le côté consultez le manuel d'utilisation du véhicule électrique. 5.2 Bascule du manipulateur sur le côté 1. Appuyez sur le bouton A et faites pivoter le support central escamotable vers le haut ou vers le bas.
Utilisation 5.5 Démontage/insertion du cale cuisse avec déverrouillage rapide Démontage du cale cuisse 1. Poussez la molette A et faites pivoter le support d'affichage sur le côté. 1. Tirez le levier A vers le haut. 2. Démontez le cale cuisse du support. Insertion du cale cuisse 1.
Invacare® Modulite 5.6 Utilisation du repose-jambes électrique LNX Fonction de verrouillage de la conduite central avec palette télescopique Risque de détérioration du fauteuil roulant En conduisant le fauteuil roulant avec la Réglage de l’angle palette abaissée, vous risquez d'endommager le AVERTISSEMENT ! repose-jambes.
– Vérifiez l'absence de détérioration et d'usure des Pour garantir le fonctionnement correct et sûr de housses, en particulier à proximité des pièces votre système électrique de positionnement, Invacare métalliques vous recommande une inspection complète par un •...
Invacare® Modulite • Interrupteurs de fin de course : IMPORTANT ! – Vérifiez les réglages de l'interrupteur de fin de course Des méthodes ou des liquides inappropriés – Vérifiez que la fonction DLO fonctionne correctement risqueraient de blesser quelqu'un ou d'endommager le produit.
Nettoyage de la toile Nettoyez et désinfectez le produit – régulièrement lors de son utilisation, Invacare offre une large gamme de toiles et de coussins. – avant et après toute procédure d'entretien, Certains de ces coussins sont livrés avec un manuel –...
Page 80
Invacare® Modulite 1. Essuyez toutes les surfaces généralement accessibles à l'aide d'un chiffon doux et d'un désinfectant ménager ordinaire. 2. Laissez sécher le produit à l'air. 1656520-C...
Après l’utilisation 7 Après l’utilisation 7.1 Mise au rebut Préservez l'environnement en faisant recycler ce produit en fin de vie dans un centre de recyclage. Désassemblez le produit et ses composants afin que les différents matériaux puissent être séparés et recyclés individuellement.
Invacare® Modulite 8 Dépannage 8.1 Résolution des problèmes de performance Pour toute information complémentaire sur la résolution de problèmes concernant le fauteuil roulant électrique et son électronique, reportez-vous à la section Résolution des problèmes des manuels d'utilisation du fauteuil roulant électrique et du manipulateur (fournis séparément).
Page 83
Dépannage Symptôme Cause probable Solutions Contactez votre fournisseur. Fonctions du système d'assise Connexion électrique Vérifiez les connexions de câble/attaches intermittentes (d'un jour sur l'autre, desserrée/défectueuse de câble (trop serrées/trop lâches). pendant le basculement, pendant Faisceau électrique défectueux Contrôlez/remplacez le faisceau l'inclinaison, etc.) électrique.
Page 84
Invacare® Modulite Symptôme Cause probable Solutions L'interrupteur de fin de course ne Connexion électrique Vérifiez les connexions. fonctionne pas correctement desserrée/défectueuse Contactez votre fournisseur. Interrupteur de fin de course défectueux. Vérifiez/remplacez l'interrupteur de fin de course. Contactez votre fournisseur. L'interrupteur de fin de course n'est pas Contactez votre fournisseur.
Page 85
Dépannage Symptôme Cause probable Solutions Le manipulateur ne fonctionne pas Le manipulateur n'est pas branché Vérifiez la connexion du câble. Le manipulateur n'est pas allumé Allumez le manipulateur avec le clavier. Le fusible de la base a sauté Inspectez/remplacez le fusible. Contactez votre fournisseur.
Invacare® Modulite 9 Caractéristiques Techniques 9.1 Spécifications techniques Les informations techniques fournies dans ce document s’appliquent à une configuration standard ou représentent les valeurs maximales théoriques. Ces caractéristiques peuvent changer en cas d’ajout d’accessoires. Les modifications précises de ces caractéristiques sont détaillées dans les sections portant sur les accessoires spécifiques.
