Pièces de rechange
11.2 Dessin et liste des pièces de rechange
Remarque
Disposition des tampons
Jusqu'à la taille d'accouplement 360, les tampons (5) sont disposés d'un côté, sur le demi-
accouplement 1 (1). À partir de la taille d'accouplement 400, les tampons (5) sont disposés en
quinconce sur les demi-accouplements 1 (1) et 2 (2).
Les tiges (30) sont toujours disposées dans les trous de logement des tiges du demi-
accouplement 2 (2).

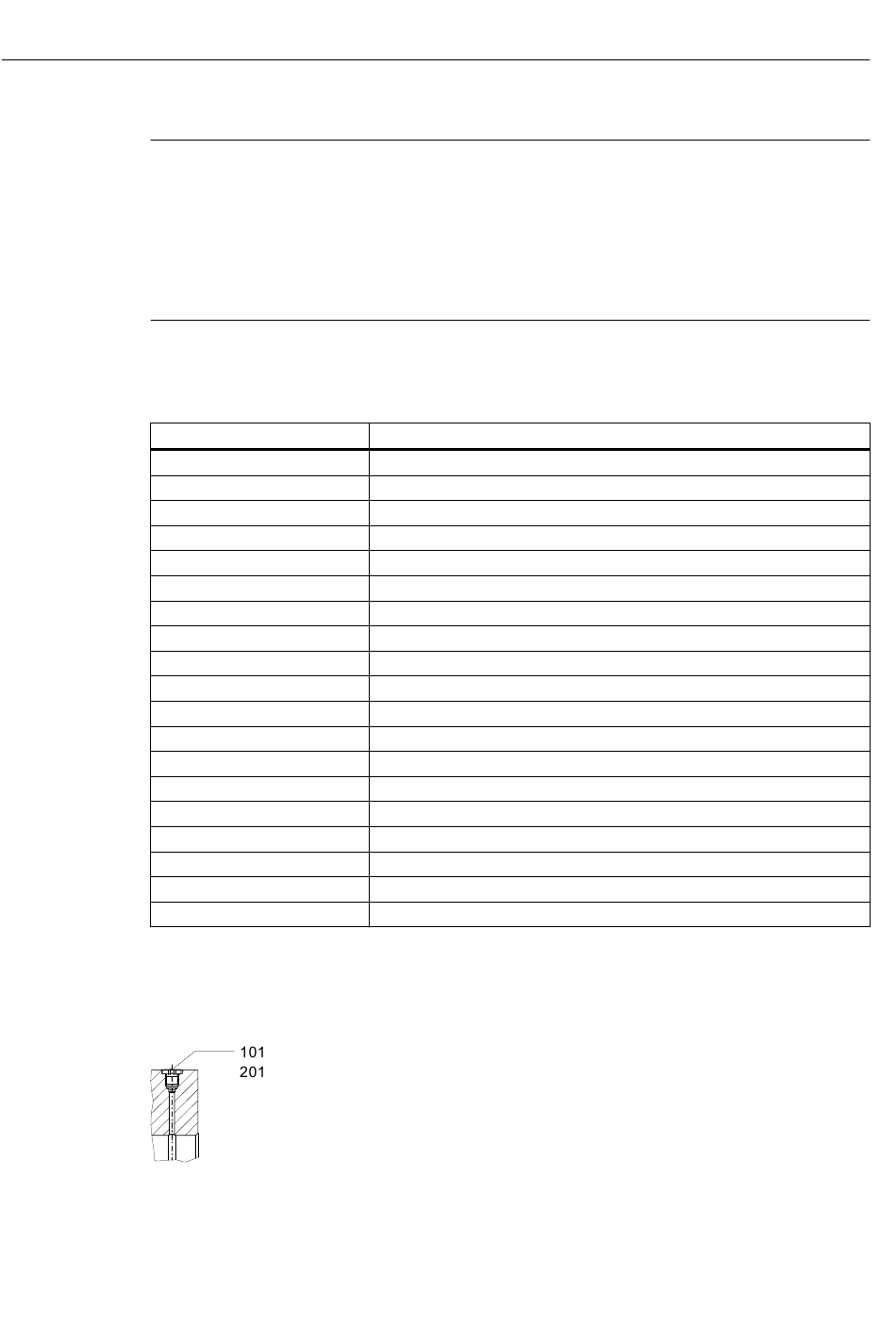

Tableau 11-1 Liste des pièces de rechange des types RWN et RWS avec limiteur de jeu axial
1)
2)
Figure 11-2
66
Repère de pièce
1
2
4
5
6
7
8
11
12
30
31
32
33
34
35
100
101
200
201
Dans les zones à risque d'explosion, utilisez des vis sans tête (33) et (34) constituées d'un matériau qui
ne produit pas d'étincelles d'impact (PVC dur, etc.).
Les vis de fermeture (101, 201) sont utilisées uniquement pour l'assemblage par emmanchement à
l'huile sous pression.
Vis de fermeture
Demi-accouplement 1
Demi-accouplement 2
Tige
Tampon
Rondelle
Écrou hexagonal indesserrable
Rondelle
Vis à tête hexagonale
Circlip
Tige
Bague de blocage
Vis
Vis sans tête
1)
Vis sans tête
1)
Écrou
Vis sans tête ISO 4028
Vis de fermeture
2)
Vis sans tête ISO 4028
Vis de fermeture
2)
Désignation
Manuel de montage et d'utilisation 3601fr
Édition 12/2020
