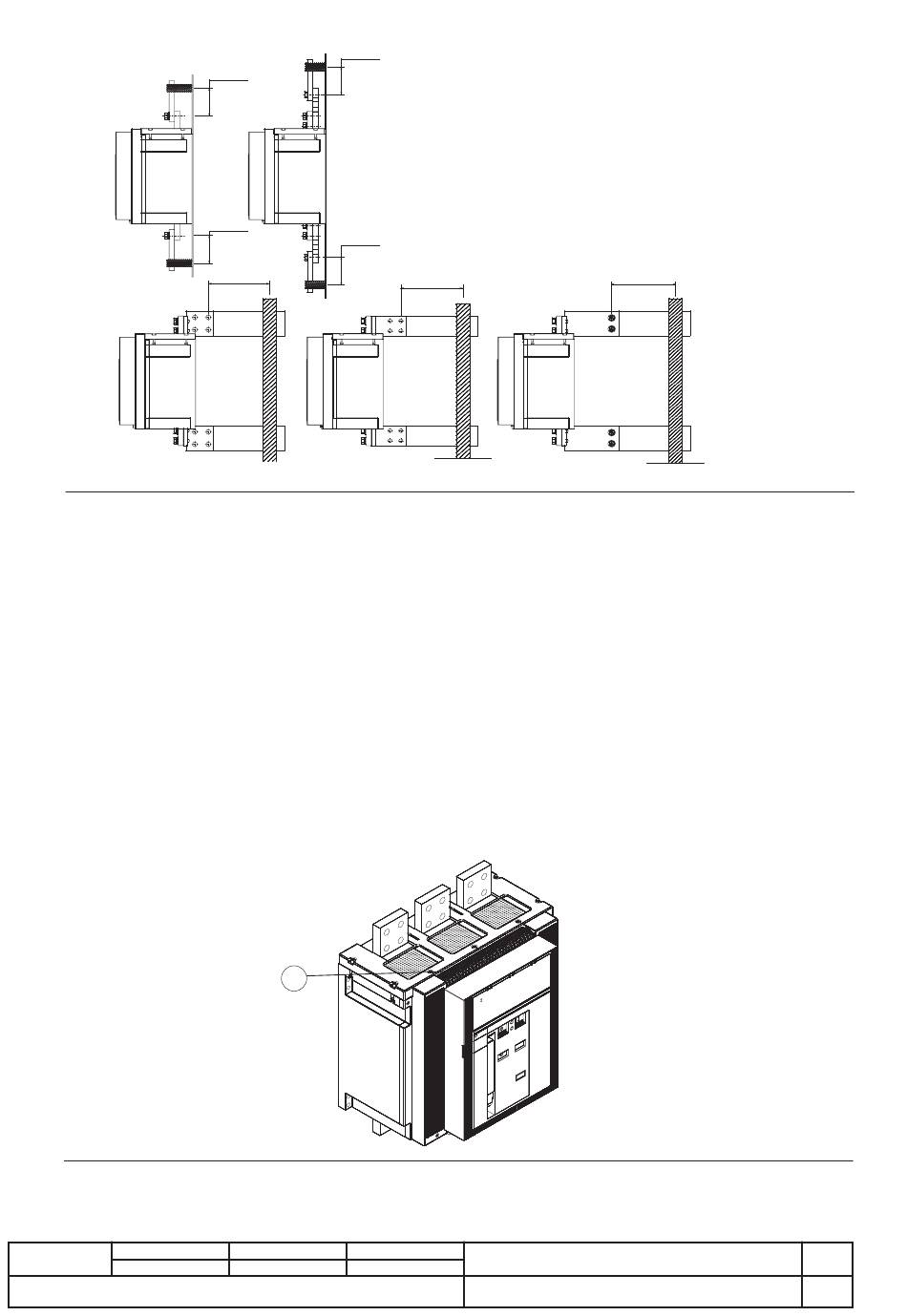

Positionnement du premier secteur d'ancrage des barres
Ancrage au tableau
Fig. 11
5.1.3
Procédures de montage des barres de connexion
Contrôler avec le plus grand soin l'état des surfaces de contact des connexions: elles doivent être bien propres et sans bavures, déformations
ou traces d'oxydation, qui doivent éliminées avec une lime fi ne ou à la toile émeri pour éviter les augmentations localisées de température; à la
fi n de l'opération enlever toute trace de graisse ou de poussière avec un chiffon imbibé d'un solvant approprié.
En cas d'utilisation de connexions en aluminium il faut prévoir l'étamage des surfaces de contact.
Les connexions ne doivent pas exercer d'efforts sur les prises, dans aucune direction.
Interposer toujours une rondelle plane de diamètre approprié (pour répartir sur une surface plus grande la pression de serrage) et une rondelle
élastique.
Etablir le contact entre connexion et prise et serrer à fond les vis de fi xation.
Il est recommandé de toujours utiliser deux clés (pour ne pas solliciter excessivement les parties isolantes) en appliquant le couple de serrage
des prises principales = 70 Nm/ 615 lb in pour Vis M12 haute résistance. Vérifi er le serrage après 24 heures.
5.2
Câblage des circuits auxiliaires du disjoncteur
Un bornier spécial muni de prises à vis est prévu pour la connexion des circuits auxiliaires.
Les prises sont repérées par des sigles alphanumériques d'identifi cation conformément au schéma électrique.
Le bornier est identifi é par le sigle XV sur le schéma électrique.
L'accès au bornier est immédiat lors de l'ouverture de la porte du compartiment.
Fig. 12
L3692
Mod.
L3885
190
7.48"
190
7.48"
190
190
7.48"
7.48"
190
7.48"
XV
L5757
190
7.48"
Appareil
N° Doc.
190
7.48"
Tmax T8
1SDH000682R0004
Echelle
N° Page
8/39
