1.
Description
1.1
Caractéristiques générales
Les disjoncteurs et les sectionneurs de la taille Tmax T8 sont constitués d'une structure en plastique où est logée la commande, les pôles et les
organes auxiliaires. Chaque pôle, isolé des autres, contient les pièces d'interruption et le capteur de courant relatif à la phase correspondante.
Le disjoncteur en version fi xe, dispose de ses propres prises pour la connexion au circuit de puissance.
1.2

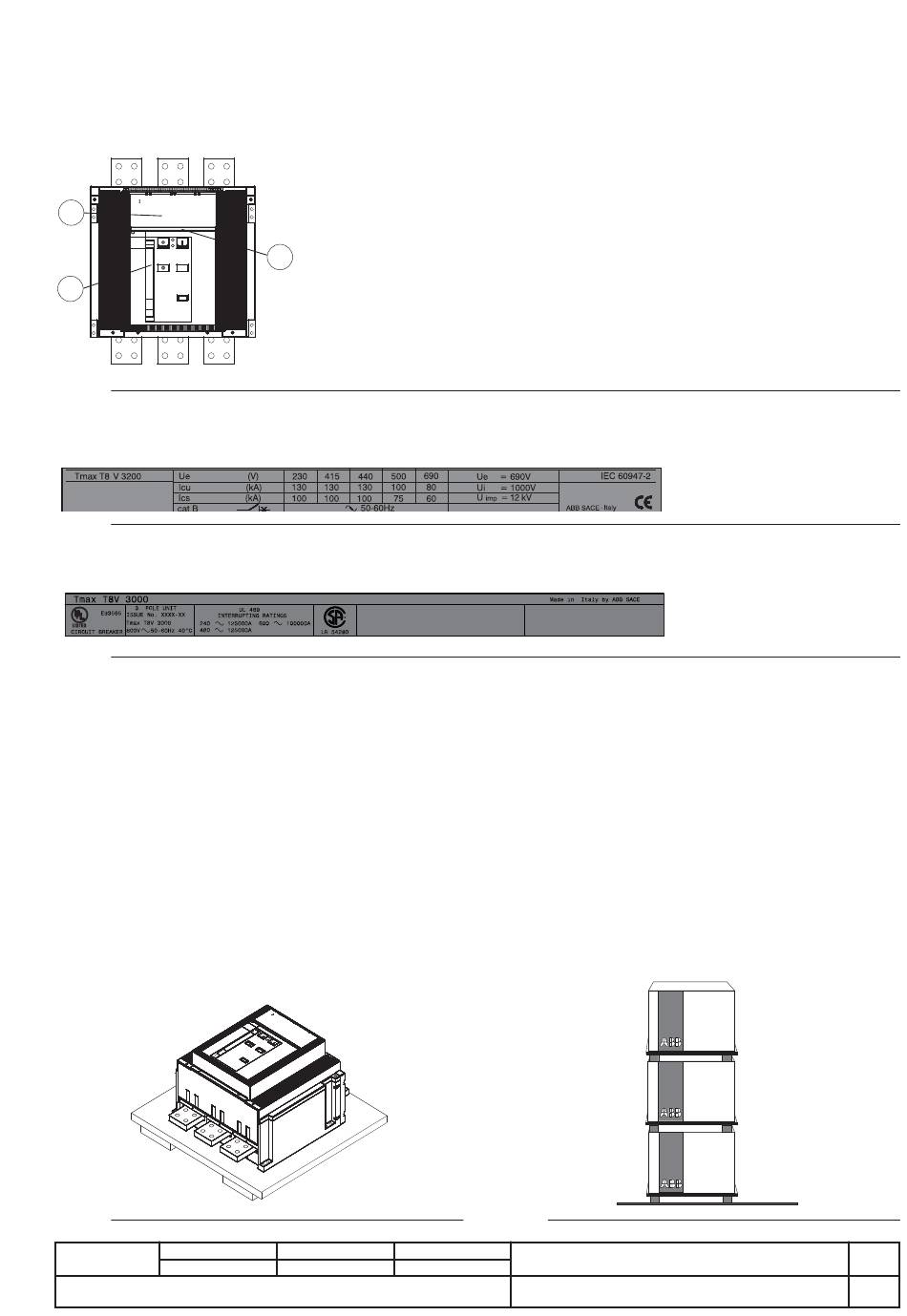

Vue frontale extérieure du disjoncteur
1
2
Fig. 1
1.3.1 Caractéristiques du disjoncteur IEC
Fig. 2
1.3.2 Caractéristiques du disjoncteur UL
Fig. 3
2.
Contrôle à la réception
Vérifi er l'état du matériel reçu et la correspondance avec ce qui était prévu lors de la commande. Si lors du déballage, à faire avec grand soin, on
constate des dégâts ou des irrégularités, il faut le signaler au plus tard dans les 5 jours qui suivent la réception du matériel; la signalisation doit
mentionner le numéro de l'avis d'expédition.
3.
Entreposage, levage et poids
Le disjoncteur, protégé par une caisse extérieure en bois, est fi xé par des vis à la platine de transport ou au fond de la caisse d'emballage.
Si, avant la mise en service, le disjoncteur doit rester entreposé même pour une courte période, il est recommandé, après le contrôle à la récep-
tion, de le remettre dans sont emballage et de le recouvrir d'une bâche imperméable.
Attention
– Utiliser comme dépôt un local à l'abri de l'humidité, sans poussière et exempt d'agents chimique agressifs
– Placer le disjoncteur et la partie fi xe éventuelle sur un plan horizontal, pas en contact direct avec le sol, mais sur un support approprié (Fig. 4)
– Le nombre de disjoncteurs superposables est indiqué dans la fi gure 5
– Maintenir le disjoncteur dans la position d'ouverture et avec les ressorts de fermeture débandés pour éviter les contraintes inutiles et les risques
d'accidents au personnel.
Fig. 4
L3692
Mod.
L3885
1 Déclencheur électronique à microprocesseur PR232/P-T8, PR331 ou PR332
2 Organes de manœuvres et de contrôle de la commande et signalisations d'intervention des
déclencheurs
3 Plaque des caractéristiques
3
Disjoncteur fi xe
L5757
Fig. 5
Appareil
1SDH000682R0004
N° Doc.
Tmax T8
Echelle
N° Page
5/39
