Installation de l'instrument

•

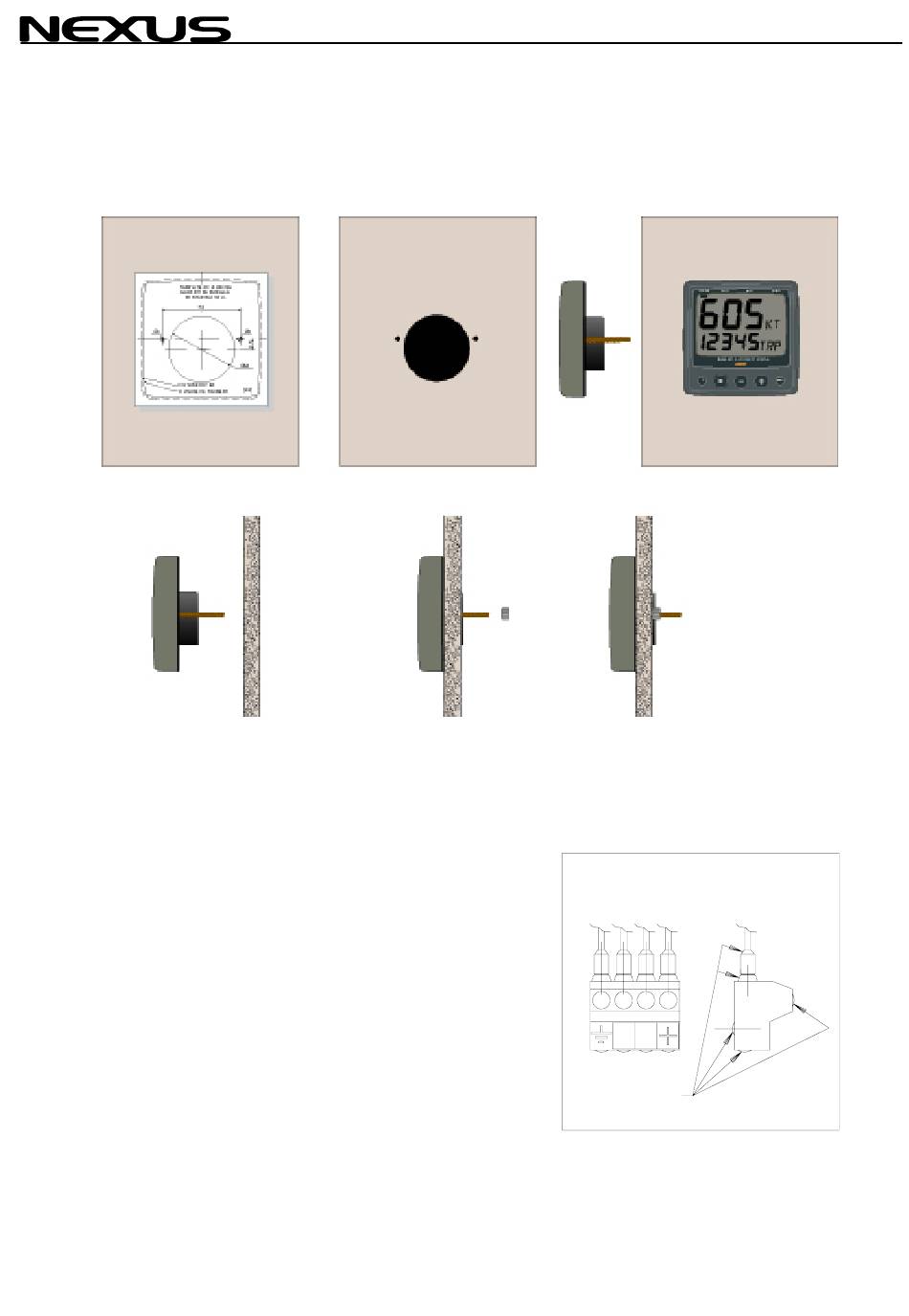

Positionnez le gabarit de perçage adhésif à l'emplacement prévu. Percez les deux
trous de passage des goujons de fixation à l'aide du foret Ø 5 mm (
d'une scie-cloche Ø 63 mm (2½") percez le passage du bornier arrière de
l'instrument. Décollez le gabarit.
•
Vissez les deux goujons sur l'instrument
•
Mettez l'instrument en place
•
Vissez les deux écrous par l'arrière
Remarque ! les deux écrous ne doivent être serrés qu'à la main
•
Faîtes cheminer le câble du réseau Nexus du
Serveur vers l'instrument.
•
Si vous souhaitez couper le câble du réseau
Nexus, déconnectez la prise à 4 bornes et
coupez le câble. Dénudez la gaine du câble
sur environ 35 mm (1,4"). Dénudez les trois
fils isolés sur 6 mm environ (1/4") (le 4ème fil
est un fil de blindage/mise à la masse).
Sertissez les 4 cosses sur les fils à l'aide
d'une pince plate.
•
Connectez les 4 cosses aux 4 bornes du
connecteur comme illustré ci-contre. Enduisez
de graisse au silicone toutes les pièces
indiquées sur le schéma.
Remarque : Cette opération est indispensable pour écarter tout risque de
corrosion.
Graisse au
silicone
