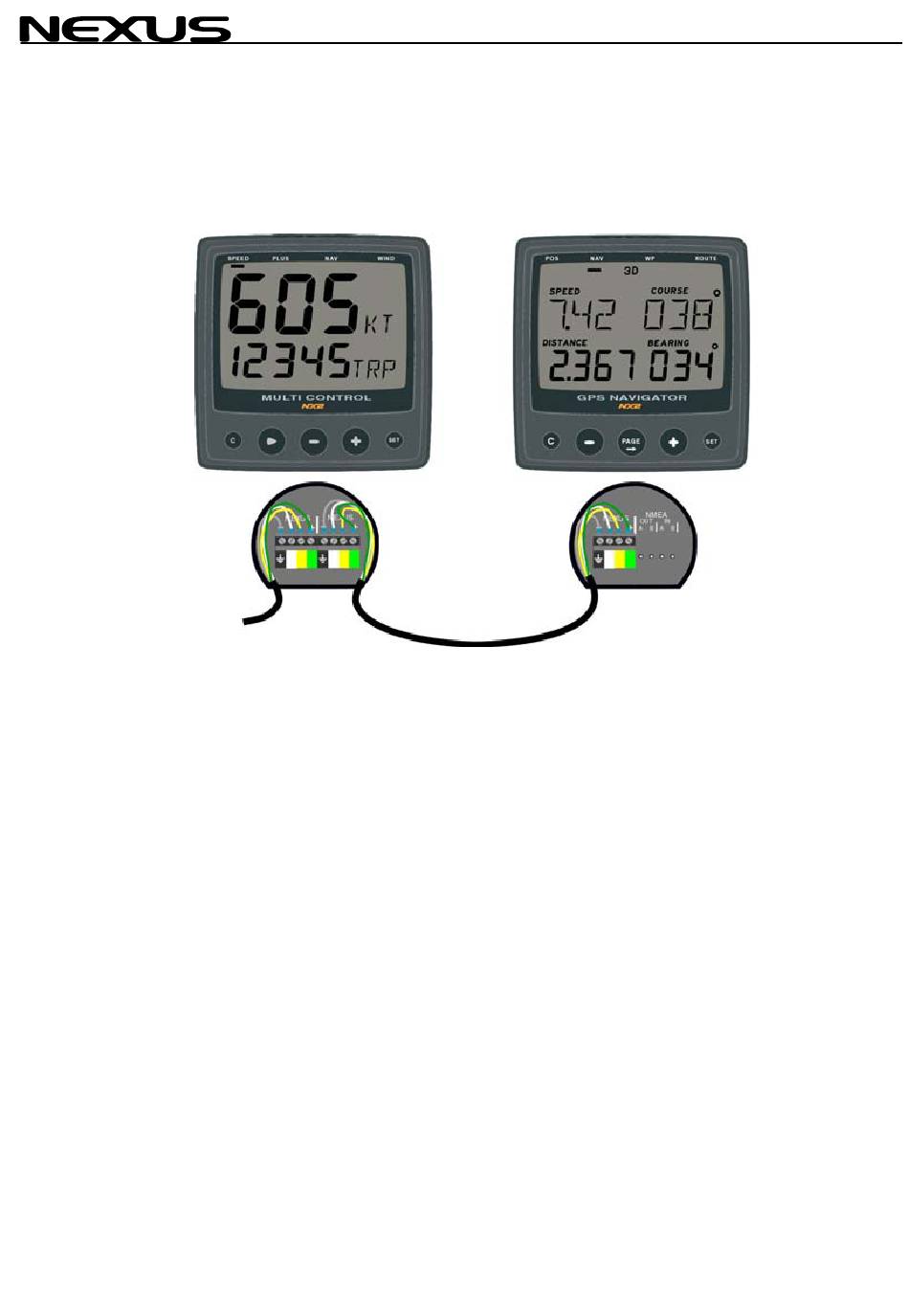

C COMME REPETITEUR DANS UN RESEAU NEXUS
Si le réseau Nexus comprend déjà un GPS NX2 ou un autre GPS, effectuant la
navigation (mémorisant les points de route et calculant le relèvement et la distance au
point de route, etc) vous pouvez utiliser un autre GPS NX2 comme répétiteur.
Dans cette configuration, l'instrument doit être paramétré comme suit:
NEXUS POS cf. 7.7
REPETITEUR cf. 7.7
3.3

CONNEXIONS DES CABLES

L'alimentation électriques sous 12 V CC est assurée par les câbles d'alimentation
rouge et noir (L = 3 m). L'ALIMENTATION DOIT TOUJOURS ETRE PROTEGEE PAR
UN FUSIBLE EN LIGNE OU UN DISJONCTEUR D'UNE CAPACITE DE 3A.
Connexion du câble à l'arrière de l'instrument.
Bus de données et alimentation NEXUS
Sortie A NMEA 0183
(RS 422) sortie B.
entrée NMEA 0183.
(Opto)retour
+12V
DONNEES
DONNEES
MASSE
BORNE 1
BORNE 2
BORNE 3
BORNE 4
16
POSITIONNEUR GPS
VERT
JAUNE
BLANC
BLINDAGE
