Installation de l'instrument

•

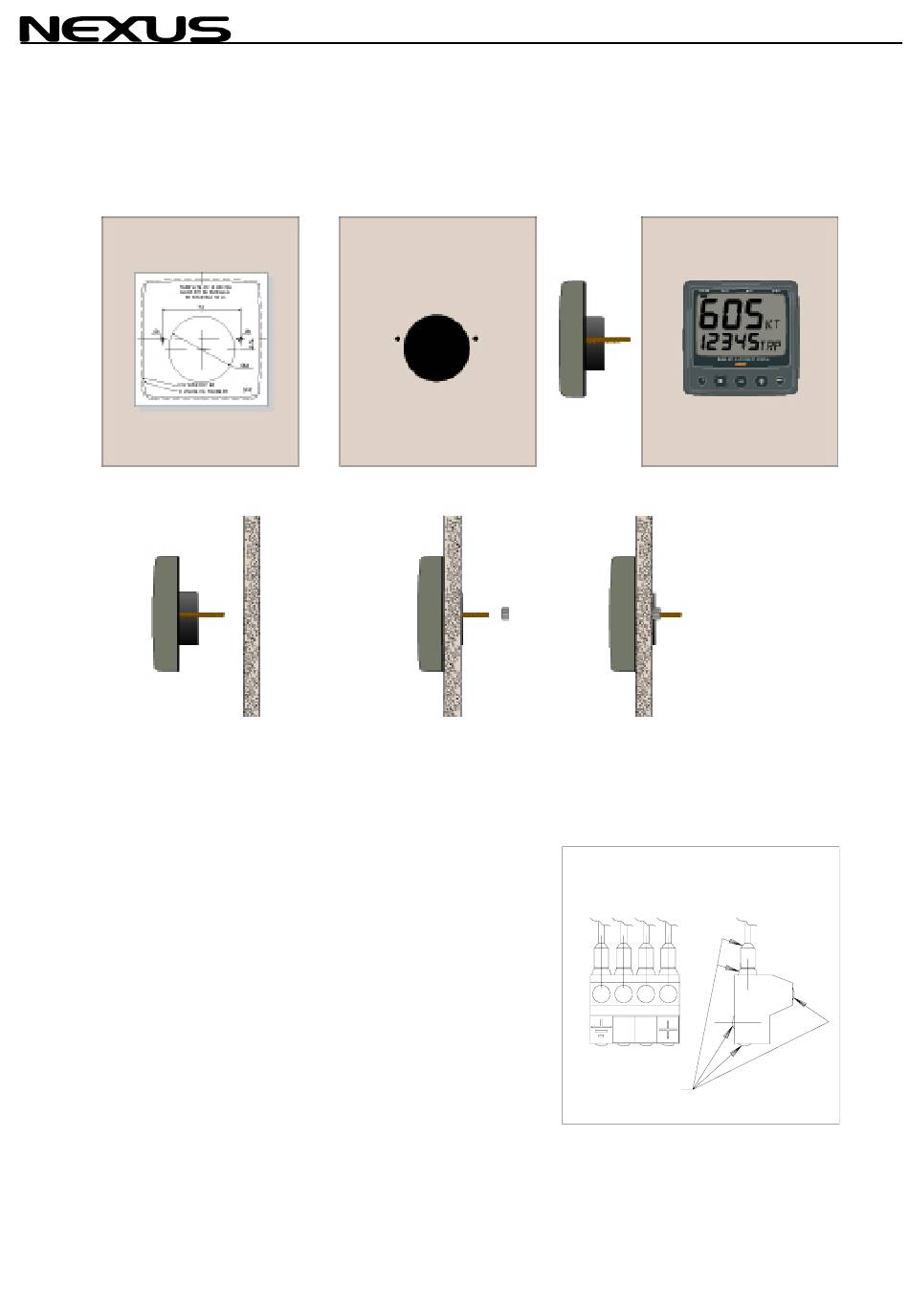

Positionnez le gabarit adhésif à l'emplacement choisi. A l'aide du foret Ø5 mm (
percez les deux trous de passage des goujons de fixation. A l'aide d'une scie-cloche
Ø63 mm (2½") percez le passage du bornier arrière de l'instrument. Décollez le
gabarit..
•
Vissez les deux goujons dans l'instrument
•
Mettez l'instrument en place
•
Vissez les deux écrous par l'arrière.
Remarque ! les deux écrous ne doivent être serrés qu'à la main.
•
Faîtes cheminer le câble du réseau Nexus du
Serveur vers l'instrument.
•
Si vous souhaitez couper le câble du réseau
Nexus, déconnectez la prise à 4 bornes et
coupez le câble. Dénudez la gaine du câble
sur environ 35 mm (1,4"). Dénudez les trois
fils isolés sur 6 mm environ (1/4") (le 4ème fil
étant un fil de blindage/mise à la terre). Fixez
les 4 protecteurs de câble aux fils à l'aide
d'une pince plate.
•
Connectez les 4 protecteurs de câble à la
prise à 4 bornes ainsi qu'illustré ci-contre.
Enduisez de graisse au silicone toutes les
parties indiquées sur le schéma.
Remarque : Cette opération est indispensable pour prévenir tout risque de
corrosion.
INSTRUMENTS ANALOGIQUES
Graisse au
silicone
