Montagehandleiding
Fitting instruction
Montageanleitung
Land Rover Defender
Description de montage
90 / 110 / 130
Instrucciones de montaje
Montagevejledning
Monteringsvejledning
1998 → → → →
Monteringshandledning
Asennusohje
TYPE: 027451
Istruzioni di montaggio
Návod k montáži
Szerelési utasítás
Порядок установки
EC 94/20
3500 kg
e7 00-0157
0157
3500 kg
150 kg
• Raadpleeg uw dealer voor de max. massa die uw wagen mag trekken.
Raadpleeg uw dealer voor de max. massa die uw wagen mag trekken.
• Die maximale Anhängelast ihres Fahrzeuges können Sie im Fahrzeugschein oder im
Die maximale Anhängelast ihres Fahrzeuges können Sie im Fahrzeugschein oder im
Benutzerhandbuch nachlesen.
• For the max. trailer weight of your car please refer to the owner's manual or your car
For the max. trailer weight of your car please refer to the owner's manual or your car
homologation documents.
• Pour connaître le poids maxi remarquable pour votre voiture consulter la notice
Pour connaître le poids maxi remarquable pour votre voiture consulter la notice
d'utilisation de votre voiture ou la carte grise.
• Consulte a su distribuidor sobre el peso máximo que puede remolcar su vehículo.
Consulte a su distribuidor sobre el peso máximo que puede remolcar su vehículo.
• Deres forhandler vil kunne oplyse Dem om den højst tilladte vægt efter Deres køretøj.
Deres forhandler vil kunne oplyse Dem om den højst tilladte vægt efter Deres køretøj.
• Ta kontakt med forhandleren angående den maksimale vekt som bilen kan trekke.
Ta kontakt med forhandleren angående den maksimale vekt som bilen kan trekke.
• Se handboken eller registreringsbevis för max släpvagnsvikt för din bil.
Se handboken eller registreringsbevis för max släpvagnsvikt för din bil.
• Tarkista suurin sallittu vetopaino ajoneuvon ohjekirjasta tai rekisteriotteesta.
Tarkista suurin sallittu vetopaino ajoneuvon ohjekirjasta tai rekisteriotteesta.
• Per conoscere il peso massimo rimorchiabile dalla propria autovettura, fare riferimento al
Per conoscere il peso massimo rimorchiabile dalla propria autovettura, fare riferimento al
manuale d'istruzione od ai documenti di omologazione della vettura stessa.
d'istruzione od ai documenti di omologazione della vettura stessa.
• Maximální přípustná hmotnost přívěsu pro Vaše vozidlo je uvedena v technickém
průkazu nebo v uživatelské příručce.
• A maximális vontatható tömegegről győ
a gépkocsi típusbizonyítványából.
• Максимальную массу прицепа просим
прицепа просим проверять в заводской книжке или по в
типовом сертификате автомобиля.
автомобиля.
D
D
NL
D
GB
N
SF
Waarde
Waarde
Value
Value
E
DK
S
CZ
H
Wert
Valer
Valer
Érték
Érték
17,41 kN
17,41 kN
© BOSAL
BAF42 issue: 01.12.2011
carte grise.
ř ěsu pro Vaše vozidlo je uvedena v technickém
ől győződjön meg a gépkocsi kezelési könyvéből, vagy
I
F
RU
PL
1/26
Publicité
Manuels Connexes pour bosal 027451
Sommaire des Matières pour bosal 027451
- Page 1 Érték Érték e7 00-0157 0157 Asennusohje 17,41 kN 17,41 kN TYPE: 027451 Istruzioni di montaggio Návod k montáži Szerelési utasítás Порядок установки © BOSAL BAF42 issue: 01.12.2011 • Raadpleeg uw dealer voor de max. massa die uw wagen mag trekken.
- Page 2 Land Rover Defender 110/130 027-451 M16x50 (8.8) M12x45 (8.8) M12x40 (8.8) M10x35 (8.8) M16 (8) M12 (8) M12 (13x37x3) M10 (10,5x25x4) 2/26...
- Page 3 Land Rover Defender 90 027-451 M16x50 (8.8) M12x45 (8.8) M12x40 (8.8) M10x50 (8.8) M10x35 (8.8) M16 (8) M12 (8) M10 (8) M12 (13x37x3) M10 (10,5x30x2,5) M10 (10,5x25x4) 3/26...

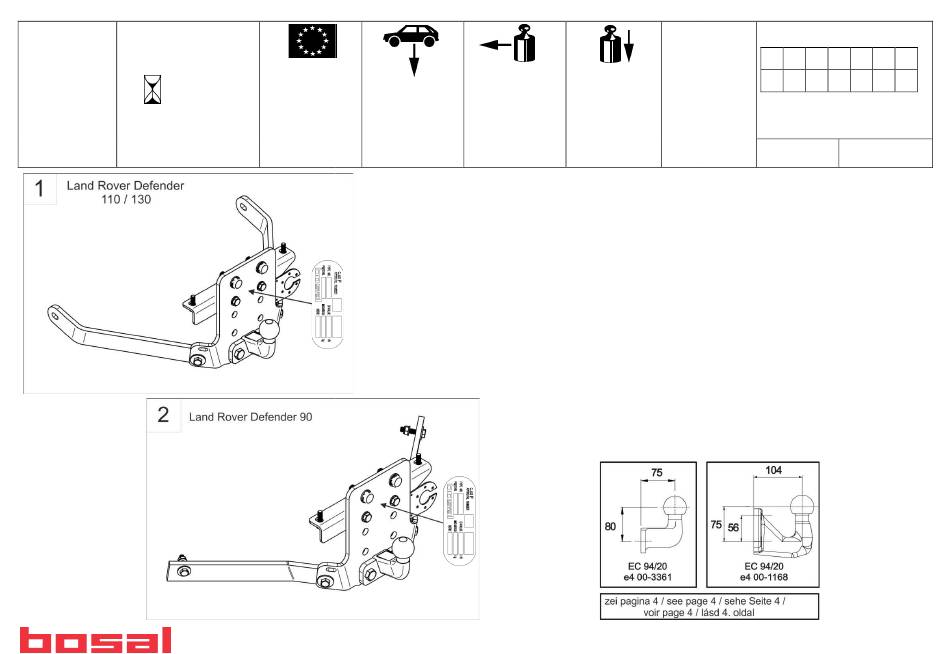

- Page 4 027-451 (CZ) Pokud chcete namontovat tažnou kouli se čtyŕmi děrami, musíte objednat soupravu pro rozšíŕení: Číslo součástky: 019-554 Wenn eine Anhängerkupplung mit 4 Löchern montiert werden soll, ist ein Zusatz-Set zu bestellen: Teilenummer: 019-554 (DK) Ved anvendelsen af trækkugle med 4 huller skal der anvendes et udvidelsessæt: reservedelsnummer: 019-554 Si quiere montar una bola de remolque que posee 4 huecos, tiene que encargar un juego amplificador: Número de la pieza: 019-554 Si vous voulez monter une boule d’attelage à...
