Mise en service via le menu de configuration
64
11.3

Configuration d'une mesure d'interface

R
D
L
D
I
UP
LN
L
L
L
I

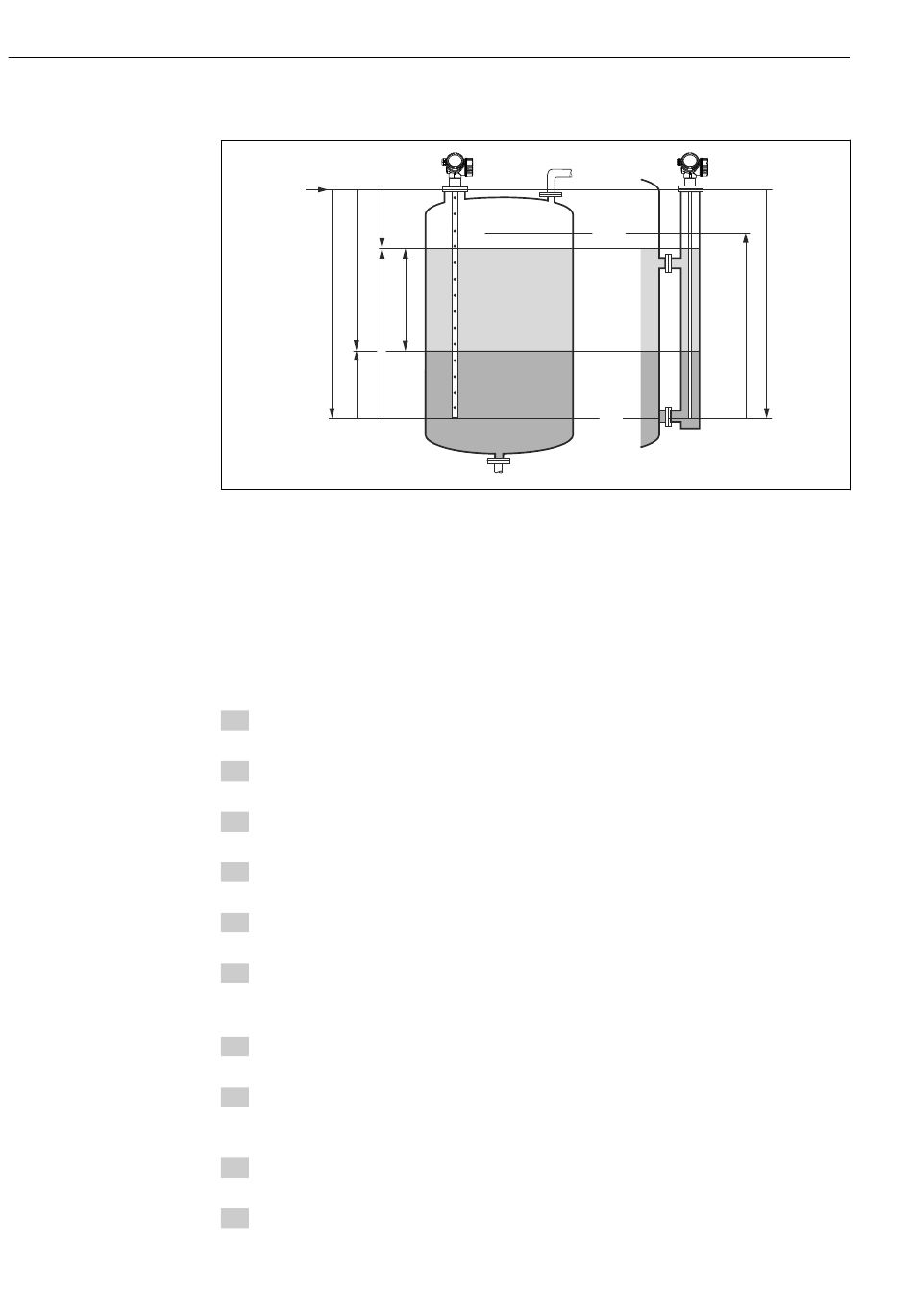

 17 Paramètres de configuration pour la mesure d' i nterface
LN Longueur de sonde
R Point de référence de la mesure
DI Paramètre "Distance interface" (distance de la bride au produit inférieur)
LI Interface
DL Distance
LL Niveau
UP Epaisseur couche supérieure
E Paramètre "Distance du point zéro" (= point zéro)
F Paramètre "Plage de mesure" (= étendue)
1. Aller à : Menu "Configuration" → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Aller à : Menu "Configuration" → Adresse capteur
 Entrer l' a dresse bus de l' a ppareil (uniquement pour l' a dressage du software).
3. Aller à : Menu "Configuration" → Mode de fonctionnement
 Sélectionner l' o ption Interface avec capacitif.
4. Aller à : Menu "Configuration" → Unité de longueur
 Sélectionner l' u nité de longueur.
5. Aller à : Menu "Configuration" → Type de cuve
 Sélectionner le type de cuve.
6. Pour Type de cuve = Bypass / tube de mesure:
Aller à : Menu "Configuration" → Diamètre du tube
 Entrer le diamètre du bypass ou du tube de mesure.
7. Aller à : Menu "Configuration" → Constante diélectrique
 Entrer le coefficient diélectrique relatif (ε
8. Aller à : Menu "Configuration" → Distance du point zéro
 Entrer la distance "vide" E (distance entre le point de référence R et la marque
0%).
9. Aller à : Menu "Configuration" → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
10. Aller à : Menu "Configuration" → Niveau
 Affichage du niveau mesuré L
Levelflex FMP55 PROFIBUS PA
100%
DK ( DC )
1 1
DK (DC )
2 2
0%
) du produit supérieur.
r
.
L
E
F
A0011177
