Montage
48
Matériau du câble A
316 4 mm (0,16 in)
1. Dévisser les vis sans tête du contrepoids ou de la fixation de l' é toile de centrage à
l' a ide de la clé pour vis six pans. Remarque : Les vis sans tête ont un revêtement
bloquant pour éviter un desserrage accidentel, de sorte qu' i l faut un couple de serrage
plus élevé pour les desserrer.
2. Retirer le câble détaché du contrepoids ou du manchon.
3. Mesurer la nouvelle longueur du câble.
4. Mettre du ruban adhésif à l' e ndroit où le câble doit être raccourci pour éviter qu' i l ne
se détorde.
5. Scier le câble à angle droit ou le couper à l' a ide d' u n coupe-boulon.
6. Introduire complètement le câble dans le contrepoids ou le manchon.
7. Revisser les vis sans tête. En raison du revêtement bloquant des vis sans tête, il n' e st
pas nécessaire d' u tiliser un liquide de verrouillage.
Raccourcissement des sondes coaxiales
Les sondes coaxiales doivent être raccourcies lorsque la distance avec le fond de la cuve ou
le cône de sortie est inférieure à 10 mm (0,4 in).
Il est possible de raccourcir l' e xtrémité des sondes coaxiales de max. 80 mm (3,2 in).
Elles sont équipées à l' i ntérieur de disques de centrage qui maintiennent la tige au
centre du tube. Les disques de centrage sont maintenus avec des bords relevés sur la
tige. Le raccourcissement est possible jusqu' à environ 10 mm (0,4 in) sous le dispositif
de centrage.
Pour raccourcir la sonde coaxiale, scier l' e xtrémité inférieure.
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
A
C
B

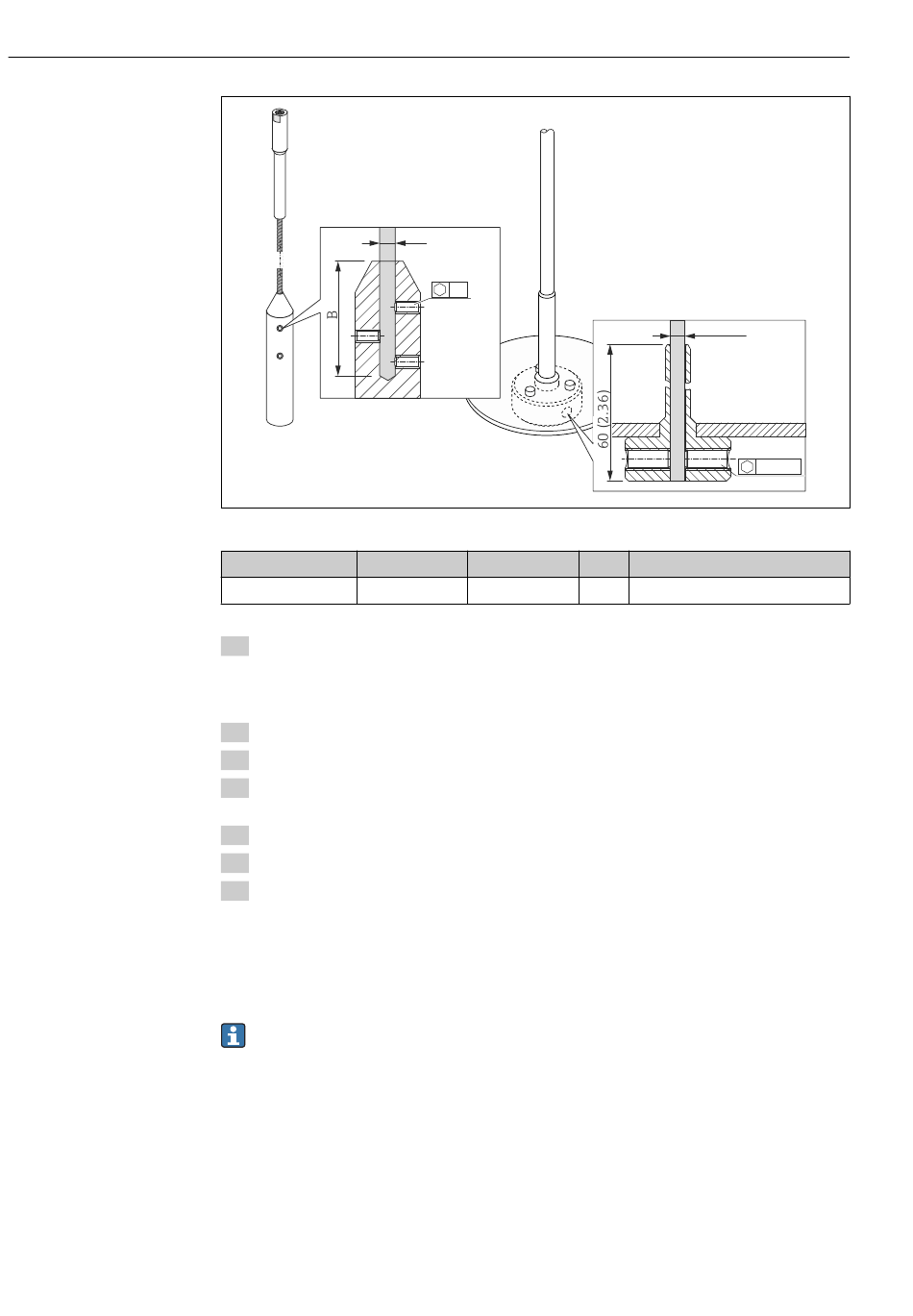

40 mm (1,6 in)
4 (0.16)
C Couple de serrage vis sans tête
3 mm 5 Nm (3,69 lbf ft)
Endress+Hauser
3 mm
A0012453
