Page 1 Products Solutions Services BA01006F/14/FR/20.22-00 71605486 2022-12-13 01.01.zz (Firmware de l' a ppareil) Manuel de mise en service Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Radar de niveau filoguidé...

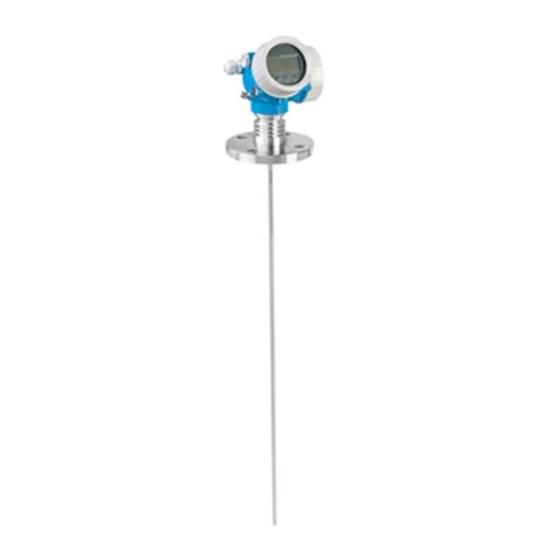

Page 2 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sommaire Sommaire 6.1.3 Remarques concernant la charge Informations importantes mécanique de la sonde ... concernant le document ... . . 6 6.1.4...
Page 4 Sommaire Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 8.3.3 Entrer des chiffres et du texte ..75 12.7 Historique du firmware ....103 8.3.4...
Page 5 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sommaire Index ....... . . 222...
Page 6 Informations importantes concernant le document Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Informations importantes concernant le document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
Page 7 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Informations importantes concernant le document Tournevis plat Tournevis Torx Clé à six pans Clé à fourche 1.2.4 Symboles pour certains types d'information et graphiques Autorisé Procédures, processus ou actions autorisés À préférer Procédures, processus ou actions à privilégier Interdit...
Page 8 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 9 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
Page 10 Clarification des cas limites : ‣ Pour les produits spéciaux et les produits de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ou responsabilité.
Page 11 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Consignes de sécurité fondamentales Sécurité du travail Lors des travaux sur et avec l' a ppareil : ‣ Porter l' é quipement de protection exigé par les réglementations nationales en vigueur. Dans le cas des tiges de sonde séparables, le produit peut pénétrer dans les interstices entre les différentes parties de la tige.
Page 12 Consignes de sécurité fondamentales Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 2.5.2 Conformité EAC L' e nsemble de mesure satisfait aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité EAC correspondante avec les normes appliquées.
Page 13 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Description du produit Description du produit Construction du produit 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...
Page 14 Description du produit Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 15 • Le cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie, contacter Endress+Hauser. Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : •...
Page 16 Réception des marchandises et identification des produits Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725 ...
Page 17 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Stockage, transport Stockage, transport Température de stockage • Température de stockage autorisée : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. • Option pour FMP51 et FMP54 : –50 … +80 °C (–58 … +176 °F) Cette gamme s' a pplique si l' o ption JN "Température ambiante transmetteur"...
Page 18 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Conditions de montage 6.1.1 Position de montage appropriée A0012606  4 Conditions de montage pour le Levelflex Espacement requis lors du montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : •...
Page 19 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.
Page 20 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.1.2 Montage dans des conditions confinées Montage avec sonde séparée La version d' a ppareil avec sonde séparée convient aux espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté à un autre emplacement que la sonde.
Page 21 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Sondes séparables 15 Nm A0021647 L' u tilisation de sondes à tige séparable (Ø 16 mm) est recommandée dans des conditions de montage confinées (dégagement supérieur limité). • Longueur de sonde max. 10 m (394 in) •...
Page 22 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.1.3 Remarques concernant la charge mécanique de la sonde Capacité de charge de traction des câbles de sonde FMP51 Câble 4 mm (1/6") 316 5 kN Câble 4 mm (1/6") Alloy C 5 kN Câble 4 mm (1/6") PFA>316L...
Page 23 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage LN [m] : longueur de sonde Exemple de calcul Coefficient de frottement c 0,9 (en supposant un écoulement turbulent – nombre de Reynolds élevé) Masse volumique ρ [kg/m ] 1 000 (p. ex. l' e au) Diamètre de la sonde d [m]...
Page 24 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.1.5 Informations concernant le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge suffisamment fortement pour entrer en contact par intermittence avec le fond ou le cône de la cuve,...
Page 25 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage • Diamètre de piquage admissible : ≤ 150 mm (6 in) Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut être réduite. Pour les piquages de grande taille, voir la section "Montage sur piquages ≥ DN300"...
Page 26 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.1.6 Montage de brides plaquées Tenir compte des points suivants dans le cas de brides plaquées : • Utiliser le même nombre de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau).
Page 27 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 6.1.7 Fixation de la sonde Fixation des sondes à câble A0012609 Fléchissement du câble : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)] Fixation reliée à la terre de façon sûre Extrémité...
Page 28 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Fixation des sondes à tige • Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). • Une fixation est en général nécessaire en cas d' é coulement horizontal (p. ex. par un agitateur) ou de fortes vibrations.
Page 29 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage AVIS Une mauvaise mise à la terre de l'extrémité de la sonde peut donner lieu à des mesures incorrectes. ‣ Utiliser un manchon muni d' u n orifice étroit pour un bon contact électrique entre le manchon et la tige de sonde.
Page 30 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Fixation des sondes coaxiales Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). A0012608 Les sondes coaxiales peuvent être fixées en un point quelconque du tube de masse.
Page 31 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 6.1.8 Situations de montage spéciales Bypass et tubes de mesure L' u tilisation de disques de centrage/étoiles/poids (disponibles comme accessoires) est recommandée dans les applications à bypass et tube de mesure. Étant donné que le signal de mesure pénètre dans de nombreux plastiques, le montage dans des bypass et des tubes de mesure en plastique peut aboutir à...
Page 32 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA • Les sondes ne doivent pas toucher la paroi de la conduite au sein de la gamme de mesure. Soutenir ou amarrer la sonde si nécessaire. Toutes les sondes à câble sont préparées pour l' a marrage dans des cuves (contrepoids tenseur avec orifice d' a ncrage).
Page 33 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Étoile de centrage de la tige (Ød) 48 … 95 mm (1,89 … 3,74 in) pour diamètre de conduite (ØD) ≥ DN50/2" Étoile de centrage non métallique (PFA) Pour mesure de niveau et d' i nterface, température de service : –200 …...
Page 34 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Cuves cylindriques horizontales et verticales A0014141 Sonde coaxiale • N' i mporte quelle distance par rapport à la paroi, à condition d' é viter tout contact occasionnel. • Utiliser une sonde coaxiale (1) en cas d' i nstallation dans des cuves comprenant de nombreux éléments internes situés à...
Page 35 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Cuves enterrées A0014142 Dans le cas de piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Endress+Hauser...
Page 36 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Si la sonde est montée de façon inclinée, la longueur de la sonde doit être réduite selon l' a ngle de montage.
Page 37 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir de bons résultats de mesure lors du montage dans des cuves non métalliques • Utiliser un appareil avec une bride métallique (taille minimale DN50/2").
Page 38 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Cuves en plastique et en verre : montage de la sonde sur la paroi extérieure Dans le cas de cuves en plastique et en verre, la sonde peut également être montée sur la paroi extérieure, dans certaines conditions.
Page 39 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 1. Paramètre Expert → Capteur → Compensation phase gazeuse → Mode CPG  Sélectionner l' o ption Facteur CPG constant. 2. Paramètre Expert → Capteur → Compensation phase gazeuse → Facteur CPG constant ...
Page 40 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.
Page 41 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage XT 280 °C (536 °F)* HT 450 °C (842 °F) A0014657  9 Raccord process avec filetage - versions de capteur XT et HT Isolation de la cuve Appareil compact Capteur, séparé La version XT n' e st pas recommandée pour la vapeur saturée au-delà de 200 °C (392 °F) ; la version HT doit être utilisée à...
Page 42 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Remplacement d'un système de displacer dans un boîtier de displacer existant FMP51 et FMP54 sont une alternative parfaite à un système de displacer traditionnel dans un boîtier de displacer existant. Pour cela, des brides compatibles avec les boîtiers de displacer Fisher et Masoneilan sont disponibles (pour FMP51 : produit spécial ;...
Page 43 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Montage de l'appareil de mesure 6.2.1 Liste d'outils Ouv. de Ouv. de Ouv. de 3 mm 6 mm 4 mm 8 mm 36 mm 55 mm • Pour raccourcir les sondes à câble : utiliser une scie ou un coupe-boulons •...
Page 44 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.2.2 Montage de la sonde à tige FMP54 Les sondes coaxiales sont prêtes à être montées et ajustées à la livraison. Une fois installées, elles sont prêtes à être utilisées immédiatement, sans réglages supplémentaires.
Page 45 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 4 (0.16) 3 mm A0012453 Matériau de câble 316 • A : 4 mm (0,16 in) • B : 40 mm (1,6 in) • C : 3 mm; 5 Nm (3,69 lbf ft) 1.
Page 46 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Entrer la nouvelle longueur de sonde Après le raccourcissement de la sonde : 1. Aller dans le sous-menu Réglages sonde et corriger la longueur de la sonde. A0014241 Champ pour la nouvelle longueur de sonde À...
Page 47 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 6.2.4 FMP54 avec compensation de la phase gazeuse : monter la tige de sonde Cette section ne s' a pplique qu' a u FMP54 avec fonction de compensation de la phase gazeuse (structure du produit : caractéristique 540 "Packs application", option EF ou Sondes coaxiales Les sondes coaxiales avec réflexion de référence sont prêtes à...
Page 48 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.2.5 Montage de l'appareil Montage d'appareils avec un raccord fileté A0012528 Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride, puis le fixer à la cuve de process via le manchon/la bride.
Page 49 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage A0012852 Lors de l' i ntroduction de la sonde à câble dans la cuve, tenir compte des points suivants : • Dérouler lentement le câble et faire descendre la sonde avec précaution dans la cuve.
Page 50 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage du boîtier de l'électronique ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  11 Montage du boîtier de l' é lectronique avec le support de montage. Unité de mesure mm (in)
Page 51 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  12 Raccordement du câble de raccordement. Le câble peut être raccordé des manières suivantes :. Unité de mesure mm (in) Connecteur coudé...
Page 52 Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 6.2.8 Rotation de l'afficheur Ouverture du couvercle 3 mm A0021430 1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de l' é lectronique à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des aiguilles d' u ne montre.
Page 53 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Contrôle du montage  L' a ppareil est-il endommagé (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? • Température de process • Pression de process • Gamme de température ambiante •...
Page 54 Raccordement électrique Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Raccordement électrique Exigences relatives au raccordement 7.1.1 Affectation des bornes Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V A0036519  13 Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V Raccordement 4 …...
Page 55 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Raccordement électrique Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus A0036500  14 Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans parafoudre intégré Avec parafoudre intégré Raccordement, PROFIBUS PA / FOUNDATION Fieldbus : bornes 1 et 2, sans parafoudre intégré...
Page 56 Raccordement électrique Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Exemples de raccordement de la sortie tout ou rien A0015909  16 Raccordement d' u n relais A0015910  17 Raccordement à une entrée numérique Résistance de pull-up Entrée numérique Pour une immunité aux interférences optimale, il est recommandé de raccorder une résistance externe (résistance interne du relais ou résistance de pull-up) <...
Page 57 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Raccordement électrique A0011175  18 Affectation des broches du connecteur M12 Signal + Non utilisée Signal - Masse 7.1.4 Tension d'alimentation PROFIBUS PA, FOUNDATION Fieldbus "Alimentation électrique ; sortie" "Agrément" Tension aux bornes E : 2 fils ; FOUNDATION Fieldbus, sortie tout ou rien •...
Page 58 Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 59 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Raccordement électrique 7.2.2 Raccordement A0036418  19 Unité de mesure : mm (in) 1. Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la bague d' é tanchéité de l' e ntrée de câble.
Page 60 Raccordement électrique Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 7.2.4 Fermeture du couvercle du compartiment de raccordement 3 mm 2,5 Nm A0021491 1. Visser le couvercle du compartiment de raccordement. 2. Tourner le crampon de sécurité 90 ° dans le sens des aiguilles d' u ne montre puis, à...
Page 61 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration Méthodes de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à...
Page 62 Ordinateur avec PROFIusb et outil de configuration (p. ex. DeviceCare/FieldCare) API (automate programmable industriel) Transmetteur Autres fonctions (vannes, etc.) Via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Endress+Hauser...
Page 63 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration Structure et principe de fonctionnement du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur local...
Page 64 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres pour la détection et à l' a nalyse des erreurs de fonctionnement.
Page 65 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 66 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement au bout de 60 s les paramètres protégés en écriture. • Si l' a ccès en écriture est activé via un code d' a ccès, il ne peut être de nouveau désactivé...
Page 67 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 68 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA XXXXXXXXXXXXX 3 mm A0026157 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer le module d' a ffichage en effectuant un léger mouvement de rotation. Afin de faciliter l' a ccès au commutateur de verrouillage, fixer le module d' a ffichage sur le bord...
Page 69 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration 4. Mettre le commutateur de verrouillage (WP) du module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de verrouillage (WP) du module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
Page 70 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à tout le menu de configuration sur site. Lorsque l' a ccès est verrouillé, il n' e st plus possible de naviguer au sein du menu de configuration ou de modifier les valeurs des différents paramètres.
Page 71 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration Module d'affichage et de configuration 8.3.1 Affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  22 Format d' a ffichage sur le module d' a ffichage et de configuration Affichage de la valeur mesurée (1 valeur taille max.) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur)
Page 72 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Symboles d'affichage pour les sous-menus Symbole Signification Affich./Config. Apparaît : • Dans le menu principal à côté de la sélection "Affich./Config." A0018367 • Dans l' e n-tête à gauche dans le menu "Affich./Config."...
Page 73 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure...
Page 74 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 8.3.2 Éléments de configuration Touche Signification Touche Moins Dans un menu, un sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. A0018330 Dans l' é diteur alphanumérique Dans le masque de saisie : déplace la barre de sélection vers la gauche (en arrière).
Page 75 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration 8.3.3 Entrer des chiffres et du texte Éditeur numérique Éditeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Éléments de configuration...
Page 76 Méthodes de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet de basculer sur la sélection des outils de correction.
Page 77 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Méthodes de configuration 3. Appuyer sur  pour confirmer la sélection.  Le menu sélectionné s' o uvre. Endress+Hauser...
Page 78 Intégration dans un réseau PROFIBUS Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 8.3.5 Affichage de la courbe enveloppe sur le module d'affichage et de configuration Pour évaluer le signal de mesure, il est possible de visualiser la courbe enveloppe et la courbe de mapping - si une suppression des échos parasites a été...
Page 79 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Intégration dans un réseau PROFIBUS Réglage de l'adresse de l'appareil A0015686  23 Commutateur d' a dresses dans le compartiment de raccordement 9.2.1 Adressage hardware 1. Régler le commutateur 8 en position "OFF". 2. Régler l' a dresse avec les commutateurs 1 à 7 selon le tableau ci-dessous.
Page 80 Mise en service au moyen de l' a ssistant de mise en service Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service au moyen de l'assistant de mise en service Un assistant est disponible dans FieldCare et DeviceCare pour guider l' u tilisateur tout au long de la première mise en service.
Page 81 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service via le menu de configuration Mise en service via le menu de configuration 11.1 Contrôle de fonctionnement Avant la mise en service du point de mesure, s' a ssurer que les contrôles du montage et du raccordement ont été...
Page 82 Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA obtenir une précision optimale, le niveau doit se trouver à au moins 200 mm sous la distance de référence L Étape Paramètre Action Expert → Capteur → Compensation Sélectionner l' o ption Marche pour activer la compensation de la...
Page 83 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service via le menu de configuration 11.4 Configuration de la mesure de niveau 20 mA 100% 4 mA A0011360  27 Paramètres de configuration pour la mesure de niveau dans les liquides Longueur de sonde Point de référence de la mesure...
Page 84 Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 10. Naviguer jusqu' à : Configuration → Niveau  Affiche le niveau mesuré L. 11. Naviguer jusqu' à : Configuration → Distance  Affiche la distance D entre le point de référence R et le niveau L.
Page 85 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service via le menu de configuration 11.5 Configuration de la mesure d'interface Une mesure d' i nterface est uniquement possible si l' a ppareil dispose de l' o ption software correspondante. Dans la structure du produit : caractéristique 540 "Pack application", option EB "Mesure d' i nterface".
Page 86 Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 9. Naviguer jusqu' à : Configuration → Constante diélectrique  Indiquer la constante diélectrique relative (ε ) de la phase supérieure. 10. Naviguer jusqu' à : Configuration → Distance du point zéro ...
Page 87 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service via le menu de configuration 11.6 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe enveloppe de référence. Celle-ci peut être utilisée par la suite dans le cadre du diagnostic.
Page 88 Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 11.7 Configuration de l'afficheur local 11.7.1 Réglage par défaut de l'afficheur local pour la mesure de niveau Paramètre Réglage par défaut pour les appareils Réglage par défaut pour les appareils avec...
Page 89 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Mise en service via le menu de configuration 11.8 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 90 Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 11.9 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Verrouillage via les paramètres (verrouillage software) •...
Page 91 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts Diagnostic et suppression des défauts 12.1 Suppression des défauts générale 12.1.1 Erreurs générales Erreur Cause possible Solution L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte.
Page 92 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 12.1.2 Erreurs de paramétrage Erreurs de paramétrage pour la mesure de niveau Problème Cause possible Action corrective La valeur mesurée est Si la distance mesurée (Configuration • Vérifier le paramètre Distance du incorrecte →...
Page 93 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts Problème Cause possible Action corrective Avec le réglage Niveau de Le niveau total va jusqu' à la distance Réduire la distance de blocage remplissage = Partiellement de blocage supérieure.
Page 94 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 12.2 Informations de diagnostic sur l'afficheur local 12.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil de mesure sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 95 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant des informations sur le défaut. En outre, le symbole d' é tat associé...
Page 96 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 12.2.2 Consultation des mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 97 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts 12.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à...
Page 98 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...
Page 99 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts 12.5 Liste des événements de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Rupture de sonde détectée 1. Contrôler suppression Alarm 2.
Page 100 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Défaut électronique 1. Transférer données ou RAZ Alarm capteur 2. Contactez SAV Défaut électronique...
Page 101 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Plage de niveau Précision réduite Warning Diagnostique avancé 1 … 2 Effectuer votre opération de...
Page 102 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 PROFIBUS PA • En dehors de la spécification (S) • Maintenance nécessaire (M) • Information 12.6.3 Aperçu des événements d'information Evénement Texte d'événement d'information I1000 --------(Appareil ok) I1089 Démarrage appareil I1090...
Page 103 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diagnostic et suppression des défauts 12.7 Historique du firmware Date Version Modifications Documentation (FMP51, FMP52, FMP54, PROFIBUS) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 07.2011 01.00.zz Software d' o rigine BA01006F/00/FR/10.10...
Page 104 Maintenance Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Maintenance Aucune maintenance particulière n' e st nécessaire. 13.1 Nettoyage extérieur Lors du nettoyage extérieur, veiller à toujours utiliser des produits de nettoyage qui n' a ttaquent pas la surface du boîtier et les joints.
Page 105 ‣ Les réparations doivent être effectuées conformément aux instructions. ‣ Seule l' é quipe du SAV Endress+Hauser est autorisée à modifier un appareil certifié et à le transformer en une autre version certifiée. 14.1.3 Remplacement des modules électroniques Après le remplacement des modules électroniques, il n' e st pas nécessaire de réétalonner...
Page 106 Réparation Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 14.2 Pièces de rechange • Certains composants remplaçables de l' a ppareil de mesure sont identifiés au moyen d' u ne plaque signalétique des pièces de rechange. Celle-ci contient des informations sur les pièces de rechange.
Page 107 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires Accessoires 15.1 Accessoires spécifiques à l'appareil 15.1.1 Capot de protection climatique Le capot de protection climatique peut être commandé conjointement avec l' a ppareil via la structure de produit "Accessoire fourni". A0015466  32 Hauteur.
Page 108 Accessoires Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 15.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  34 Support de montage pour le boîtier de l' é...
Page 109 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires 15.1.3 Tige prolongatrice / dispositif de centrage Accessoires Description Tige prolongatrice / dispositif de centrage HMP40 • Convient pour : FMP54 • Température autorisée au bord inférieur du piquage : • sans disque de...
Page 110 Accessoires Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 15.1.4 Kit de montage, isolé Accessoires Description Kit de montage, isolé convient pour • FMP51 • FMP54 A0013586  35 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour fixer les sondes à...
Page 111 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires 15.1.5 Étoile de centrage Accessoires Description Étoile de centrage PEEK  48-95 mm convient pour 10 (0.39) • FMP51 • FMP54 ø48 (1.89) ø75 (2.95) ø95 (3.74) A0014576 L' é toile de centrage est adaptée aux sondes avec diamètre de tige de 16 mm (0,6 in) et peut être utilisée dans des conduites DN50 à...
Page 112 Accessoires Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires Description Étoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) convient pour • FMP51 • FMP52 • FMP54 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 113 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires Accessoires Description Étoile de centrage PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) convient pour • FMP51 • FMP52 • FMP54 A0035182 L' é toile de centrage est adaptée aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) (sondes à...
Page 114 Accessoires Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 15.1.6 Poids de centrage Accessoires Description Poids de centrage 316L  45 mm (1,77 in) convient pour • FMP51 • FMP54 Ø20 (0.79) Ø30 (1.18) Ø5,5 (0.22) Ø11 (0.43) Ø45 (1.77) A0038923 Le poids de centrage est adapté aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) et peut être utilisé...
Page 115 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires Accessoires Description Poids de centrage 316L •  75 mm (2,95 in) •  95 mm (3,7 in) convient pour • FMP51 • FMP54 Ø20 (0.79) ØA Ø30 (1.18) Ø5,5 (0.22) Ø8 (0.31) 11 (0.43)
Page 116 Accessoires Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Caractéristiques techniques • Matériau : • Plastique PBT • 316L/1.4404 • Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : •...
Page 117 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires A0021734 Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω max. • Tension continue de seuil : 400 … 700 V • Tension de choc de seuil : < 800 V • Capacité à 1 MHz : < 1,5 pF •...
Page 118 15.2 Accessoires spécifiques à la communication Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C 15.3...
Page 119 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Accessoires FieldCare SFE500 Outil d' A sset Management basé sur FDT Il est capable de configurer tous les équipements de terrain intelligents de l' i nstallation et facilite leur gestion. Grâce à l' u tilisation d' i nformations d' é tat, il constitue en outre un moyen simple, mais efficace, de contrôler leur fonctionnement.
Page 120 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.1 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration Language  →  134 Configuration Désignation du point de mesure →  134 Adresse capteur →...
Page 121 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Fin suppression →  147 →  147 Enregistrement suppression Distance →  147 ‣ Analog inputs ‣ Analog input 1 … 6 →  148 Channel →  148 PV filter time →...
Page 122 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Distance de blocage →  158 Correction du niveau →  159 ‣ →  162 Calcul automatique constante diélectr. Mesure manuelle couche supérieure →  162 Constante diélectrique →  162 Utiliser valeur cste diélectr.
Page 123 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration ‣ WHG désactivé →  178 →  178 Désactiver protection en écriture Code incorrect →  178 ‣ Réglages sonde →  179 Sonde mise à la terre →  179 ‣...
Page 124 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Affichage intervalle →  191 Amortissement affichage →  191 →  191 Ligne d' e n-tête Texte ligne d' e n-tête →  192 Caractère de séparation →  192 Format numérique...
Page 125 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration ‣ Liste de diagnostic →  203 →  203 Diagnostic 1 … 5 ‣ Journal d'événements →  204 Options filtre ‣ Liste événements →  204 ‣ Information appareil →...
Page 126 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Out value →  210 Out status →  211 →  211 Out status HEX ‣ Enregistrement des valeurs →  212 mesurées Affecter voie 1 … 4 →  212 Intervalle de mémorisation...
Page 127 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.2 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  Configuration →  134 Désignation du point de mesure →  134 Adresse capteur →  134 →...
Page 128 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA ‣ Analog inputs ‣ Analog input 1 … 6 →  148 →  148 Channel PV filter time →  148 Fail safe type →  149 Fail safe value →...
Page 129 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Couche supérieure mesurée →  160 →  160 Constante diélectrique Valeur constante diélectrique calculée →  160 Utiliser valeur cste diélectr. calculée →  161 ‣ Linéarisation →  164 Type de linéarisation...
Page 130 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA ‣ WHG désactivé →  178 Désactiver protection en écriture →  178 →  178 Code incorrect ‣ Réglages sonde →  179 Sonde mise à la terre →  179 Longueur de sonde actuelle →...
Page 131 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Amortissement affichage →  191 →  191 Ligne d' e n-tête Texte ligne d' e n-tête →  192 Caractère de séparation →  192 Format numérique →  192 Menu décimales...
Page 132 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA ‣ Liste de diagnostic →  203 Diagnostic 1 … 5 →  203 →  203 Horodatage 1 … 5 ‣ Information appareil →  205 Désignation du point de mesure →...
Page 133 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Out status →  211 →  211 Out status HEX ‣ Enregistrement des valeurs →  212 mesurées →  212 Affecter voie 1 … 4 Intervalle de mémorisation →  212 Reset tous enregistrements →...
Page 134 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.3 Menu "Configuration" • : indique comment accéder au paramètre à l' a ide du module d' a ffichage et de configuration • : indique comment accéder au paramètre à l' a ide d' o utils de configuration (p. ex.
Page 135 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Unité de longueur  Navigation  Configuration → Unité longueur Description Unité de longueur pour calcul de distance. Sélection Unités SI Unités US • mm • ft • m • in Type de cuve ...
Page 136 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Groupe de produit  Navigation  Configuration → Groupe produit Prérequis • Pour FMP51/FMP52/FMP54/FMP55 : Mode de fonctionnement (→  134) = Niveau • Type de produit (→  152) = Liquide Description Sélectionner le groupe de produit.
Page 137 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information supplémentaire A0013178  36 Distance du point zéro (E) pour la mesure sur liquides A0013177  37 Distance du point zéro (E) pour la mesure d' i nterface Pour la mesure d' i nterface, le paramètre Distance du point zéro s' a pplique aussi bien à...
Page 138 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information supplémentaire 100% A0013186  38 Plage de mesure (F) pour la mesure sur liquides 100% 100% A0013188  39 Plage de mesure (F) pour la mesure d' i nterface Pour la mesure d' i nterface, le paramètre Plage de mesure s' a pplique aussi bien à la hauteur d' i nterface qu' a u niveau total.
Page 139 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information supplémentaire A0013194  40 Niveau pour la mesure sur liquides A0013195  41 Niveau pour la mesure d' i nterface • L' u nité est définie dans le paramètre Unité du niveau (→  155).
Page 140 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information supplémentaire A0013198  42 Distance pour la mesure sur liquides A0013199  43 Distance pour la mesure d' i nterface L' u nité est définie dans le paramètre Unité de longueur (→  135).
Page 141 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration La qualité de signal affichée se rapporte toujours à l' é cho actuellement évalué : soit l' é cho de niveau ou d' i nterface direct soit l' é cho de l' e xtrémité de sonde. Pour faire la distinction, la qualité...
Page 142 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Distance au piquage supérieur  Navigation  Configuration → Dist.au piqu.sup Prérequis L' a ppareil dispose du pack application "Mesure d' i nterface" Description Entrer la distance D au piquage supérieur.
Page 143 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information supplémentaire A0013181 DC1 Constante diélectrique relative de la phase supérieure. Pour les coefficients diélectriques (valeurs CD) de nombreux milieux couramment utilisés dans l' i ndustrie, se référer à : • Coefficient diélectrique (valeur CD) – Compendium CP01076F •...
Page 144 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Distance interface Navigation  Configuration → Dist. interface Prérequis Mode de fonctionnement (→  134) = Interface ou Interface avec capacitif Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) à...
Page 145 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Signification des options supplémentaire • Suppression manuelle A sélectionner lorsque la zone de suppression doit être déterminée manuellement via le paramètre Fin suppression (→  146). Dans ce cas, il n' e st pas nécessaire de comparer la distance affichée et la distance réelle.
Page 146 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Fin suppression  Navigation  Configuration → Fin suppression Prérequis Confirmation distance (→  144) = Suppression manuelle ou Distance trop petite Description Entrer la nouvelle fin de la suppression. Entrée 0 …...
Page 147 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.3.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 148 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.3.2 Sous-menu "Analog input 1 … 6" Il y a un sous-menu Analog input pour chaque bloc AI de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans l' A I Block.
Page 149 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Ce paramètre définit la constante d' a mortissement τ (en secondes) pour la générer du bloc supplémentaire Analog Input. Fail safe type  Navigation  Expert → Analog inputs → Analog input 1 … 6 → Fail safe type Description Paramètre standard FSAFE_TYPE du bloc Analog Input selon le profil PROFIBUS.
Page 150 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.3.3 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 151 é dition pour revenir au mode d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture au bout de 60 s supplémentaires. En cas de perte du code d' a ccès, contacter Endress+Hauser. Endress+Hauser...
Page 152 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sous-menu "Niveau" Sous-menu Niveau (→  152) est uniquement visible pour Mode de fonctionnement (→  134)= Niveau Navigation  Configuration → Config. étendue → Niveau Type de produit  Navigation ...
Page 153 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Dépendance du "Type de produit" et du "Groupe de produit" supplémentaire Type de produit (→  152) Groupe de produit (→  136) Propriété produit Solide Inconnu Liquide Aqueux (CD >= 4) CD 4 ...
Page 154 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Pour "Mode de fonctionnement" = "Niveau" et "Type de produit" = "Solide" Propriété process Temps de réponse / s Très rapide > 100m/h Rapide > 10 m/h Standard < 10 m/h Moyen <...
Page 155 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Unité du niveau  Navigation  Configuration → Config. étendue → Niveau → Unité du niveau Description Sélectionner l' u nité de niveau. Sélection Unités SI Unités US • % • ft •...
Page 156 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA signaux qui se trouvaient déjà dans la distance de blocage à la mise sous tension de l' a ppareil, sont ignorés. Ce comportement n' e st valide que si les conditions suivantes sont remplies : •...
Page 157 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sous-menu "Interface" Navigation  Configuration → Config. étendue → Interface Propriété process  Navigation  Configuration → Config. étendue → Interface → Propriét.process Description Entrer la vitesse de variation typique de l' i nterface.
Page 158 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Unité du niveau  Navigation  Configuration → Config. étendue → Interface → Unité du niveau Description Sélectionner l' u nité de niveau. Sélection Unités SI Unités US • % • ft •...
Page 159 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration A0013220 Suppression des échos parasites à l' e xtrémité supérieure de la sonde Suppression du niveau total en cas de bypass immergé UB Distance de blocage supérieure Correction du niveau ...
Page 160 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information supplémentaire A0013313 UP Epaisseur d' i nterface (= épaisseur du produit supérieur) L' é paisseur d' i nterface mesurée est affichée avec ce paramètre sur l' a fficheur local. En comparant les deux épaisseurs d' i nterface, l' a ppareil peut corriger automatiquement le...
Page 161 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Utiliser valeur cste diélectr. calculée  Navigation  Configuration → Config. étendue → Interface → Uti.val.CDcal Description Indique si le coefficient diélectrique calculé doit être utilisé. Sélection • Enregistrer et quitter •...
Page 162 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Assistant "Calcul automatique constante diélectr." L' a ssistant Calcul automatique constante diélectr. n' e st disponible que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour le calcul automatique du CD se trouvent...
Page 163 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  45 Linéarisation : conversion du niveau et, si applicable, de l' i nterface en volume ou en poids ; la conversion dépend de la forme de la cuve...
Page 164 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Structure du sous-menu sur l' a fficheur local Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Valeur maximale Diamètre Hauteur intermédiaire Mode tableau ‣...
Page 165 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Structure du sous-menu dans l' o util de configuration (p. ex. FieldCare) Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Niveau linéarisé...
Page 166 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Description des paramètres Navigation  Configuration → Config. étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation.
Page 167 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Signification des options • Aucune Le niveau est indiqué dans l' u nité de niveau sans conversion (linéarisation) préalable. • Linéaire La valeur de sortie (volume/poids) est proportionnelle au niveau L. Ceci est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 168 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Sélection/entrée (uint16) • 1095 = [tonne courte] • 1094 = [lb] • 1088 = [kg] • 1092 = [tonne] • 1048 = [US Gal.] •...
Page 169 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Description Entrer la marque de l' u nité. Entrée Jusqu' à 32 caractères alphanumériques (lettres, chiffres, caractères spéciaux) Niveau linéarisé Navigation  Configuration → Config. étendue → Linéarisation → Niveau linéarisé...
Page 170 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Diamètre  Navigation  Configuration → Config. étendue → Linéarisation → Diamètre Prérequis Le Type de linéarisation (→  166) prend l' u ne des valeurs suivantes : • Cylindre horizontal •...
Page 171 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sélection • Manuel • Semi-automatique • Effacer tableau • Trier tableau Information Signification des options supplémentaire • Manuel Le niveau et la valeur linéarisée correspondante sont entrés manuellement pour chaque point du tableau.
Page 172 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Entrée 1 … 32 Niveau (Manuel)  Navigation  Configuration → Config. étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  166) = Tableau • Mode tableau (→  170) = Manuel Description Indiquer le niveau du point du tableau (valeur avant linéarisation).
Page 173 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Signification des options supplémentaire • Désactiver Aucune linéarisation n' e st calculée. Si Type de linéarisation (→  166) = Tableau, l' a ppareil délivre le message d' e rreur F435.
Page 174 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sous-menu "Réglages de sécurité" Navigation  Configuration → Config. étendue → Régla.sécurité Sortie perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Sort.perte écho Description Signal de sortie en cas de perte de l' é cho.
Page 175 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Rampe perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Rampe perte écho Prérequis Sortie perte écho (→  174) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
Page 176 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information Les signaux dans la distance de blocage supérieure ne sont évalués que s' i ls étaient hors de supplémentaire la distance de blocage à la mise sous tension de l' a ppareil et qu' i ls se sont déplacés dans la distance de blocage en raison d' u n changement de niveau en cours de fonctionnement.
Page 177 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Assistant "Confirmation WHG" L' a ssistant Confirmation WHG n' e st disponible que pour les appareils avec agrément WHG (caractéristique 590 : "Autre agrément", option LC : "Sécurité antidébordement WHG"), tant qu' i ls ne sont pas verrouillés selon WHG.
Page 178 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Assistant "WHG désactivé" L' a ssistant WHG désactivé (→  178) n' e st visible que si l' a ppareil est verrouillé WHG. Pour plus de détails, voir le "Manuel de sécurité fonctionnelle" de l' a ppareil concerné.
Page 179 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 180 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Confirmation longueur de sonde  Navigation  Configuration → Config. étendue → Réglages sonde → Conf.long. sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  179 correspond à...
Page 181 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 182 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  182) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Config. étendue → Sort.commutation Affectation sortie état...
Page 183 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sélection • Arrêt • Sortie digitale diagnostique avancé 1 • Sortie digitale diagnostique avancé 2 • Sortie digitale 1 • Sortie digitale 2 • Sortie digitale 3 • Sortie digitale 4 Information Les options Sortie digitale diagnostique avancé...
Page 184 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Seuil d'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Seuil enclench. Prérequis Affectation sortie état (→  182) = Seuil Description Entrer valeur mesurée pour point d' e nclenchement.
Page 185 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo.enclench. Prérequis • Affectation sortie état (→  182) = Seuil •...
Page 186 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Temporisation au déclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo. déclench. Prérequis • Affectation sortie état (→  182) = Seuil • Affecter seuil (→  183) ≠ Arrêt Description Définir le délai pour l' a rrêt de la sortie état.
Page 187 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Signification des options supplémentaire • Non La sortie tout ou rien se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus.
Page 188 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 189 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information supplémentaire 4841.000 Â A0019963  48 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  49 "Format d' a ffichage" = "1 valeur + bargr."...
Page 190 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Affichage valeur 1 … 4  Navigation  Configuration → Config. étendue → Affichage → Affich.valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection •...
Page 191 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Ce réglage n' i nfluence pas la précision de mesure ou de calcul de l' a ppareil. supplémentaire Affichage intervalle Navigation  Configuration → Config. étendue → Affichage → Affich.interval.
Page 192 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information supplémentaire XXXXXXXXX A0029422 Position du texte de l' e n-tête sur l' a ffichage Signification des options • Désignation du point de mesure Est définie dans le paramètre Désignation du point de mesure.
Page 193 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur. supplémentaire Menu décimales  Navigation  Configuration → Config. étendue → Affichage → Menu décimales Description Sélectionner le nombre de décimales pour les nombres dans le menu de configuration.
Page 194 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Entrée 20 … 80 % Réglage usine Dépend de l' a ffichage Information Régler le contraste par les touches : supplémentaire • Plus sombre : appuyer simultanément sur les touches • Plus clair : appuyer simultanément sur les touches...
Page 195 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 196 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 197 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à...
Page 198 être modifiés après saisie du code d' a ccès dans le paramètre Entrer code d'accès (→  151). En cas de perte du code d' a ccès, contacter Endress+Hauser. En cas de configuration via l' a fficheur local : le nouveau code d' a ccès n' e st valable qu' u ne fois confirmé...
Page 199 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 200 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 201 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire •...
Page 202 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Horodatage Navigation  Diagnostic → Horodatage Temps de fct depuis redémarrage Navigation  Diagnostic → Tps fct de.redém Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil.
Page 203 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 204 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.4.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...
Page 205 Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 206 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Code commande  Navigation  Diagnostic → Info.appareil → Code commande Description Montre la référence de commande de l' a ppareil. Affichage Chaîne de caractères comprenant des chiffres, des lettres et des caractères spéciaux Information La référence de commande est générée par transformation réversible de la référence de...
Page 207 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Val. mesurée Distance Navigation  Diagnostic → Val. mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 208 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Niveau linéarisé Navigation  Diagnostic → Val. mesurée → Niveau linéarisé Description Indique le niveau linéarisé. Information • L' u nité est déterminée par le paramètre Unité après linéarisation →  167.
Page 209 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Epaisseur couche supérieure Navigation  Diagnostic → Val. mesurée → Epais.couche sup Prérequis Mode de fonctionnement (→  134) = Interface ou Interface avec capacitif Description Indique l' é paisseur d' i nterface supérieure (UP).
Page 210 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.4.5 Sous-menu "Analog input 1 … 6" Il y a un sous-menu Analog input pour chaque bloc Analog Input de l' a ppareil. Seuls les paramètres les plus importants de chaque bloc sont disponibles à cet endroit du menu de configuration.
Page 211 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information • Pour Mode block actual = Man : supplémentaire Entrer la valeur de sortie du bloc Analog Input. • Ou : Indique la valeur de sortie du bloc Analog Input.
Page 212 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 16.4.6 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enreg.val.mes. Affecter voie 1 … 4  Navigation  Diagnostic → Enreg.val.mes. → Affecter voie 1 … 4 Sélection • Arrêt •...
Page 213 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Information Ce paramètre détermine l' i ntervalle de temps entre chaque point de données dans la supplémentaire mémoire des données et ainsi le temps de process T maximal enregistrable : • Si 1 voie d' e nregistrement est utilisée : T = 1000 ⋅...
Page 214 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sous-menu "Affichage voie 1 … 4" Les sous-menus Affichage voie 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...
Page 215 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4.7 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 216 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  217 mesure Valeur variable mesurée →  217 Simulation sortie commutation →  217 →...
Page 217 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Aff.sim.gran.mes Sélection • Arrêt • Niveau •...
Page 218 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Etat de commutation  Navigation  Expert → Diagnostic → Simulation → Etat commut. Prérequis Simulation sortie commutation (→  217) = Marche Description Sélectionner le status de l' é tat de la sortie de simulation.
Page 219 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4.8 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarra.test app Description Lancer le test appareil. Sélection • Non •...
Page 220 Menu de configuration Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 221 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Menu de configuration 16.4.9 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring.
Page 222 Index Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Index Code d' a ccès ....... 65 Entrée erronée .
Page 223 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Index Document But ........6 Journal d' é...
Page 224 Index Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Sonde coaxiale Construction ......13 Parafoudre Sonde mise à...
Page 225 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Index Transmetteur Rotation de l' a fficheur ..... . 52 Rotation du module d' a ffichage ....52 Tube de mesure .
Page 226 *71605486* 71605486 www.addresses.endress.com...
