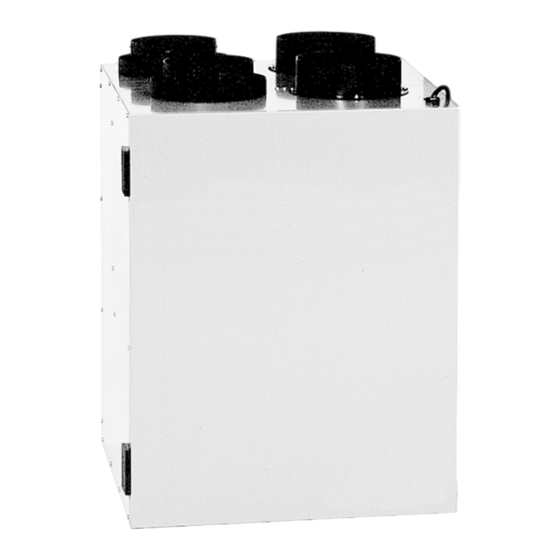

Guide de l’utilisateur Lire et conserver ces instructions. Ventilateurs a Récupération de Chaleur modèles: 1000 HE HE 1.3 2000 HE HE 1.8 3000 HE HE 2.6 3055 Compact 5585 Compact VB0021 VVI, 550 boul. Lemire, Drummondville, Qc, Canada J2C 7W9...
Page 2
Félicitations! Vous avez fait un excellent choix! Votre ventilateur à récupération de chaleur, grâce à son principe de fonctionnement, protégera votre maison et vous procurera un confort qui vous était jusqu’ici inconnu. Nous avons préparé, à votre intention, ce guide d’utilisation. Lisez-le attentivement afin de vous assurer le plein rendement de votre appareil.
L’appareil évacue l’air vicié et humide de la maison et le remplace par de l’air frais de l’extérieur. MODÈLES DÉBITS 1000 HE / HE 1.3 / 3055 Compact 30 à 60 l/s (65 à 130 pcm) 2000 HE/ HE 1.8 55 à 93 l/s (115 à 197 pcm) 5585 Compact 55 à...
ASPIRATION D’AIR VICIÉ 0°C/32°F 22°C/72°F VF0026 1000 HE, HE 1.3, 3055 Compact, 5585 Compact 1.3 Circulation (disponible seulement avec le contrôle ULTIMA) En mode circulation, l’appareil cesse l’échange d’air avec l’extérieur lorsque le taux d’humidité sélectionné est atteint. Une circulation continuelle s’amorce à...
2.0 Schématisation des écoulements d’air Les schémas suivants représentent le sens des débits d’air. Veuillez noter que jamais l’air vicié ne se mélange avec l’air frais. MODÈLES 1000 HE, HE 1.3, 3055 Compact, 5585 Compact DISTRIBUTION ASPIRATION D’AIR FRAIS D’AIR FRAIS ASPIRATION ÉVACUATION...
Page 7
2.0 Schématisation des écoulements d’air (suite) MODÈLES 2000 HE, 3000 HE, HE 1.8, HE 2.6 ASPIRATION DISTRIBUTION D’AIR FRAIS D’AIR VICIÉ échange d’air ÉVACUATION ASPIRATION D’AIR VICIÉ D’AIR FRAIS VF0025 En circulation DISTRIBUTION ASPIRATION D’AIR FILTRÉ D’AIR VICIÉ et dégivrage VF0002...
3.0 Description de l’appareil 1) La bouche d’air vicié : est raccordée aux grilles situées dans les grandes pièces de la maison. 2) La bouche d’air frais : amène l’air frais de l’extérieur dans l’appareil. 3) La bouche d’évacuation : rejette l’air vicié vers l’extérieur après que celui-ci ait cédé...
Page 9
MODÈLES 1000 HE, HE 1.3, 3055 Compact, 5585 Compact VL0003 MODÈLES 2000 HE, 3000 HE, HE 1.8, HE 2.6 VL0012...
4.0 Utilisation des contrôles muraux Vous trouverez sur cette page les contrôles principaux. Voir les pages suivantes pour connaître le fonctionnement de chacun. 1000 HE HE 1.3, HE 1.8, HE 2.6 2000 HE 3585 Compact 3000 HE 5585 Compact CONDENSATI0N CONTROL...
4.0 Utilisation des contrôles muraux (suite) 4.1 Basic et Venta Rôle : Pour contrôler l’arrivée d’air frais et sélectionner le degré d’humidité désiré à l’intérieur de la maison. CONTRÔLE D’ARRIVÉE D’AIR FRAIS JUSTEMENT DU 1) Sélectionnez la vitesse “MIN. ” ou “MAX. ” à l’aide du sélecteur. •...
4.0 Utilisation des contrôles muraux (suite) 4.2 Electro et Supra Rôle : Pour contrôler l’arrivée d’air frais et sélectionner le degré d’humidité désiré à l’intérieur de la maison. CONTRÔLE D’ARRIVÉE D’AIR FRAIS JUSTEMENT DU 1) Sélectionnez la vitesse “MIN. ” , “MAX. ” ou INTERMITTENT â l’aide du bouton poussoir.
4.0 Utilisation des contrôles muraux (suite) 4.3 Detector Rôle : Pour contrôler l’arrivée d’air frais et détecter les polluants. CONTRÔLE D’ARRIVÉE D’AIR FRAIS JUSTEMENT DU 1) Sélectionnez la vitesse “MIN. ” , “MAX. ” ou INTERMITTENT â l’aide du bouton poussoir. •...
Page 14
4.0 Utilisation des contrôles muraux (suite) 4.4 Ultima Rôle : Pour contrôler l’arrivée d’air frais et sélectionner le degré d’humidité désiré à l’intérieur de la maison. CONTRÔLE D’ARRIVÉE D’AIR FRAIS JUSTEMENT DU Sélectionnez la vitesse “MIN. ” , “MAX. ” ou INTERMITTENT â l’aide du bouton poussoir. •...
5.0 Entretien AVERTISSEMENT Risque de chocs électriques. Débrancher toujours l’appareil avant d’entreprendre les travaux d’entretien ou de réparation. 5.1 Entretien régulier Moteurs : La lubrification des moteurs est faite à l’usine. Ceux-ci sont lubrifiés à vie. Il n’est pas recommandé de lubrifier les coussinets. ATTENTION Puisque l’appareil est suspendu, 2 personnes sont recommandées pour retirer ou réinstaller le noyau de récupération de chaleur.
6.0 Dépannage PROBLÈMES ESSAYEZ CECI... L’appareil ne fonctionne pas. • Vérifiez si l’appareil est bien branché. • Vérifiez si le courant se rend à la prise de l’appareil (disjoncteur de la prise en position ‘’OFF’’). Condensation sur les fenêtres. • Réglez le bouton du contrôle d’humidité selon les instructions (voir Section 4).
