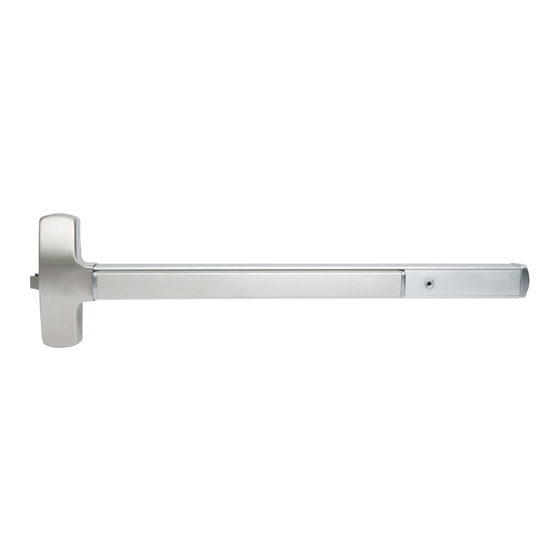

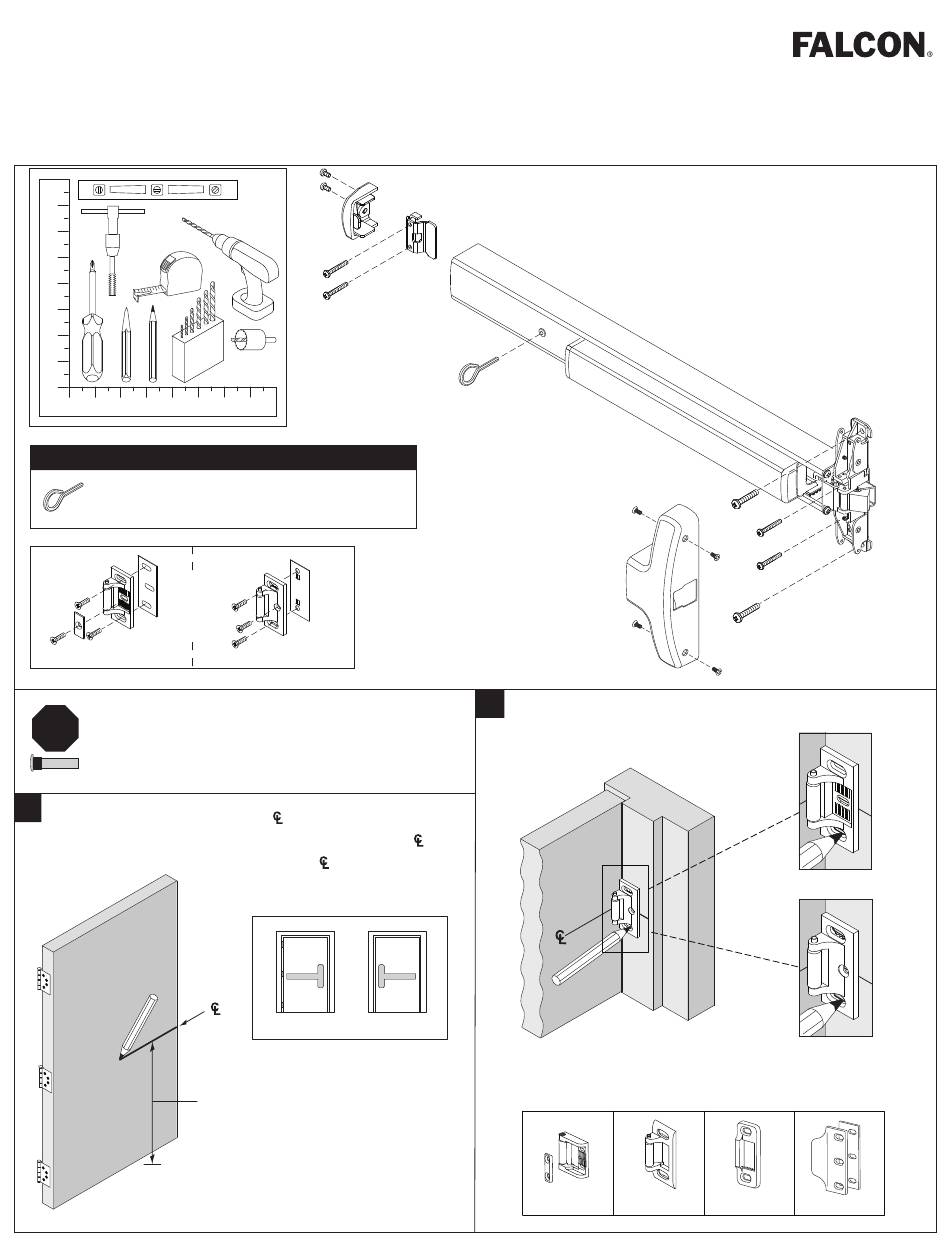

Rim Exit Device
Dispositivo de salida con montura
Appareil de sortie du rebord
#10-24
¹⁄₄"-20
Dogging Key
Llave de trinquete
Use to lock down pushbar
Utilícela para asegurar hacia abajo la barra de empuje
Utilisé pour verrouiller la barre antipanique
OR
O
OU
299
!
If sexbolts are in box, see Sexbolt Preparation on back page
Si los pernos macho-hembra se encuentran en la caja consulte
preparación de pernos macho-hembra en la página posterior
Si les colonnettes sont dans la boîte, voir la préparation de
colonnettes au verso de la page
1
Draw Exit Device Centerline ( )
Saque la línea central del dispositivo de salida ( )
Tracer l'axe du dispositif de sortie ( )
RHR
24-R & F-24-R
³⁄₄"
(19 mm)
Œillet vissé
299-F
RHR
40" (101.6 cm) from finished floor
101.6 cm desde el piso terminado
101.6 cm à partir du plancher fini
2
Mark 2 Slots
Marque 2 ranuras
Marquer deux fentes
LHR
For more information on strikes shown below, go to:
Para mayor información sobre cerrojos que se muestran a continuación, vaya a:
Pour obtenir plus d'information au sujet des gâches illustrées ci-dessous, aller à:
1439
Installation Instructions
Instrucciones de Instalación
Notice d'installation
OR O OU
www.allegion.com/us
264
1606
299
299-F
1609
