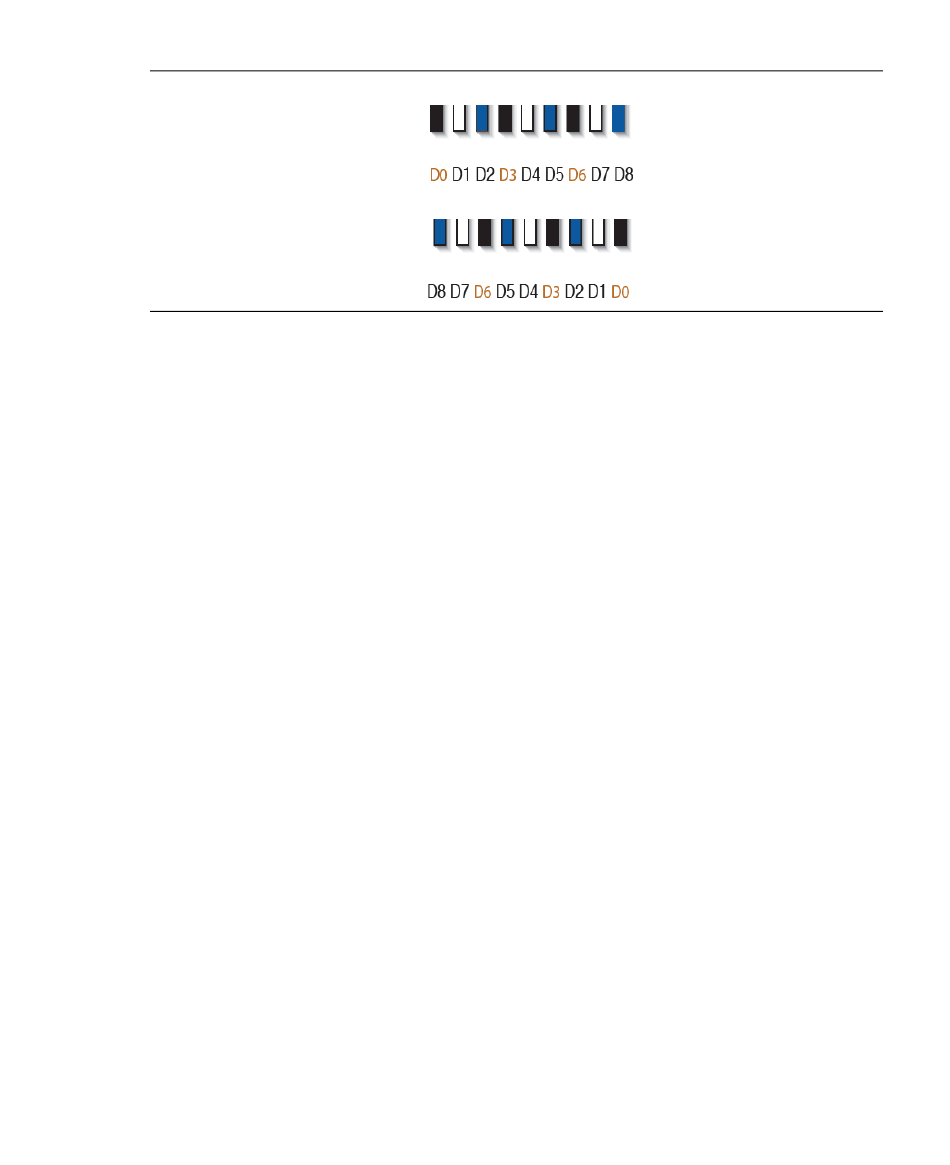

Légende de la figure
Numérotation des emplacements
de module DIMM par CPU, D8
étant l'emplacement le plus à
l'écart de la CPU
Règles de chargement des modules DIMM
Les règles de chargement des modules DIMM du module serveur Sun Blade X6270
sont les suivantes :
1. Ne chargez pas les sockets de module DIMM se trouvant à proximité d'un socket
de CPU vide. Chaque processeur contient un contrôleur de mémoire distinct.
2. Chaque CPU peut prendre en charge au maximum :
■
■
■
3. Chargez les modules DIMM pour chaque emplacement, en respectant les règles ci-
après :
■
■
4. Pour optimiser les performances, appliquez les règles ci-après.
20
Guide d'installation du module serveur Sun Blade X6270 • Mars 2009
Disposition des modules DIMM et des CPU
neuf modules DIMM DR ou SR ou
six modules DIMM QR (deux par canal de mémoire) ou
trois modules DIMM QR (un par canal) et trois autres modules DIMM DR ou
SR.
Chargez d'abord les emplacements de module DIMM pour chaque canal de
mémoire se trouvant le plus à l'écart de la CPU.
Par exemple, chargez d'abord D8/D5/D2, puis D7/D4/D1 et enfin D6/D3/D0.
Reportez-vous à la
FIGURE 2-3
Chargez les modules DIMM QR en premier, puis les modules SR ou DR.
Chargez les modules DIMM QR dans les sockets bleus (D8/D5/D2), puis
■
dans les sockets blancs (D7/D4/D1). Reportez-vous à la section
Sachez que les modules DIMM QR ne sont pris en charge que dans les
sockets blancs si un socket bleu adjacent contient déjà un module DIMM
QR.
P0 :
P1 :
.
.
FIGURE 2-3
