Modine HSB Manuel D'installation Et D'entretien

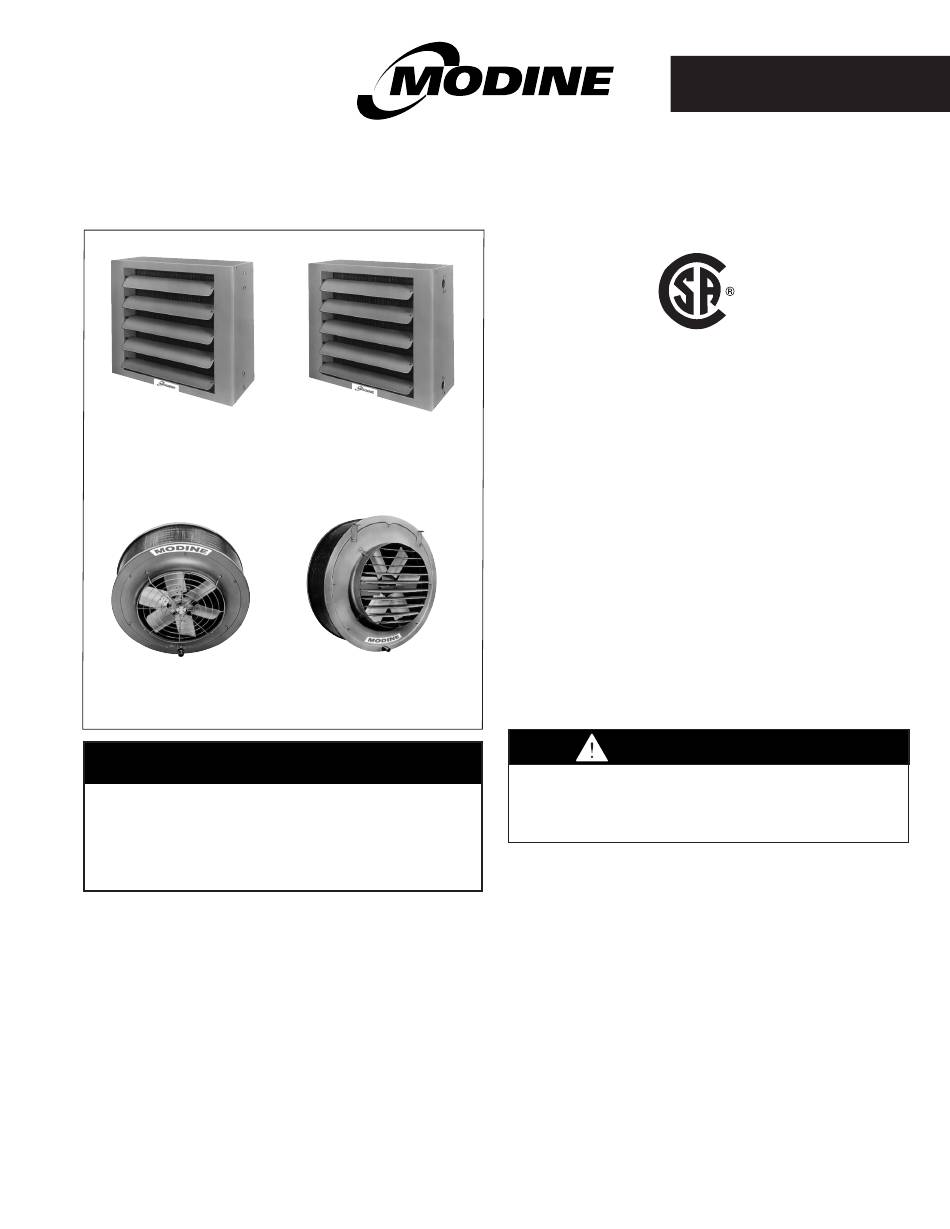

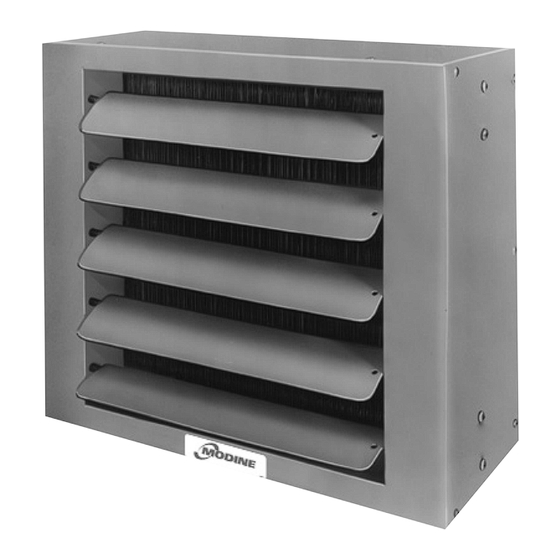

Modèle HSB
Débit horizontal
Entrée et sortie en
haut et en bas
Modèles V/VN
Débit vertical
IMPORTANT
Ce manuel est spécifiquement destiné au
personnel d'une entreprise qualifiée d'installation
et d'entretien. Toutes les opérations d'installation
et d'entretien doivent être confiées à une
entreprise qualifiée.
Inspection à la réception
1. L'appareil doit être inspecté à la livraison. Signaler
immédiatement tout dommage au transporteur et aviser le
représentant de votre distributeur local.
2. Vérifier la plaque signalétique pour déterminer si les
caractéristiques de l'appareil correspondent à l'alimentation
électrique disponible au point d'installation.
3. Inspecter l'appareil reçu pour vérifier qu'il est conforme
à la description du produit commandé (y compris aux
spécifications s'il y a lieu).
CE MANUEL DOIT ÊTRE REMIS AU PROPRIÉTAIRE DE L'INSTALLATION.
N'OUBLIEZ PAS DE LE LAISSER AU PROPRIÉTAIRE EN QUITTANT LE CHANTIER.
MANUEL D'INSTALLATION ET D'ENTRETIEN
Appareils de chauffage à la vapeur et à l'eau chaude
Modèle HC
Débit horizontal
Entrée et sortie
sur le côté
Modèles PT/PTN
« Power-throw »
C
Renseignements généraux
Les instructions d'installation et d'entretien contenues dans ce
manuel s'appliquent à trois types d'appareils de chauffage à la
vapeur ou à l'eau chaude qui devraient être installés selon leurs
applications spécifiques de chauffage au plafond de façon à
assurer le meilleur rendement possible.
Les enroulements de cuivre sont garantis pour des pressions de
vapeur et d'eau de 150 PSIG et/ou des températures de 375°F;
les tubes en cupronickel sont garantis pour des pressions de
vapeur et d'eau de 250 PSIG et/ou des températures de 400°F.
L'Association canadienne de normalisation (CSA) exige que les
unités antidéflagrantes ne soient pas utilisées à des températures du
fluide dépassant 329°F pour conserver leur homologation au sens
du Code national de l'électricité exigence T3B limitant la température
en présence de poussière de céréales.
Les moteurs sont calculés pour un service continu. Ils peuvent
tourner ainsi jusqu'à une température ambiante maximum de
104°F (40°C).
Les unités de chauffage sont homologuées par l'Association
canadienne de normalisation et les enroulements de chaleur le
sont aussi sous le numéro CRN OH 9234.5C. *Ne s'applique pas à
V/PT-952.
ATTENTION
Sur les appareils de type vertical il ne faut pas
retirer la grille de protection du ventilateur.
Utiliser la prudence pour ne pas trop serrer les
raccords.
Les unités de chauffage à vapeur à débit horizontal ou vertical
sont disponibles en version standard et à basse température de
sortie (B.T.S.). Les modèles à basse température de sortie sont
surtout recommandés pour les installations de chauffage qui
utilisent une pression de vapeur de 30 à 150 PSI. À ces pressions
de vapeur ces modèles ont une température plus basse de l'air
chaud avec une meilleure portée horizontale; de plus comme
les ailettes sont plus espacées les enroulements auront moins
tendance à s'encrasser en atmosphère poussiéreuse.
Le numéro de modèle de chaque unité indique sa capacité
nominale en milliers de Btu/hr pour une pression de vapeur de
2 lbs. et une température d'entrée de l'air de 60°F. Par exemple
le modèle HSB 63 a une capacité de 63000 Btu/hr pour de la
vapeur à 2 lbs. et de l'air froid à 60°F.
1-550.31
5H0707180000
Mai 2017
US
