appareils de chauffage alimentés au gaz à combustion séparée
AVERTISSEMENT
1. Une installation, des réglages, des modifications
ou un entretien inappropriés peuvent causer des
dommages matériels, des blessures ou la mort,
ainsi que l'exposition à des substances reconnues
par divers organismes officiels comme causant
des cancers, des malformations congénitales
ou des anomalies du système reproductif. Lisez
attentivement les instructions d'installation,
d'utilisation et d'entretien avant d'installer ou
d'entretenir cet appareil.
2. N'installez AUCUN appareil fonctionnant au gaz
dans des lieux où l'atmosphère contient des vapeurs
chlorées, halogénées ou acides. Ces substances
peuvent causer une défaillance prématurée de
l'échangeur de chaleur, en raison de la corrosion,
laquelle peut provoquer des dommages matériels,
des blessures graves ou même la mort.
POUR VOTRE SÉCURITÉ
SI VOUS SENTEZ UNE ODEUR DE GAZ :
1. Ouvrez les fenêtres.
2. Ne tentez d'allumer aucun autre appareil.
3. Ne touchez pas aux interrupteurs électriques et
n'utilisez aucun téléphone dans votre édifice.
4. Appelez immédiatement votre compagnie de
gaz depuis le téléphone d'un voisin. Suivez les
instructions de la compagnie de gaz. Si vous ne
pouvez pas contacter votre compagnie de gaz,
appelez les pompiers.
MANUEL D'INSTALLATION ET DE MAINTENANCE
CE MANUEL DOIT ÊTRE REMIS AU PROPRIÉTAIRE DE L'INSTALLATION.
N'OUBLIEZ PAS DE LE LAISSER AU PROPRIÉTAIRE EN QUITTANT LE CHANTIER.

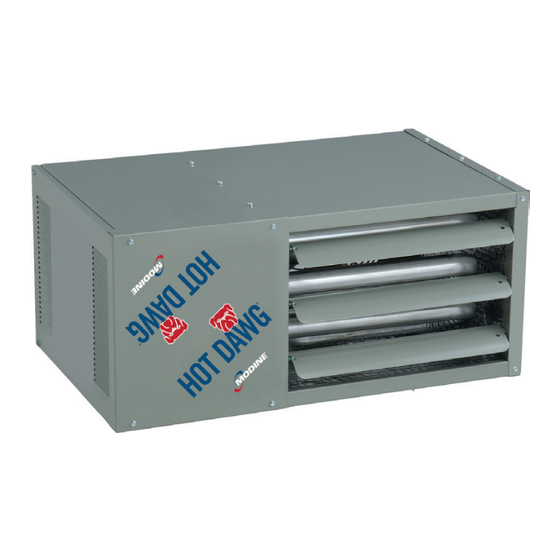

modèles HDS et HDC
Tous les modèles approuvés pour une utilisation en Californie par le CEC et
au Massachusetts. L'appareil de chauffage est certifié pour des applications
résidentielles et commerciales.
POUR VOTRE SÉCURITÉ
L'utilisation et le stockage d'essence ou d'autres
vapeurs et liquides inflammables dans des récipients
ouverts à proximité de cet appareil sont dangereux.
IMPORTANT
Ce manuel est spécifiquement destiné au personnel
d'une entreprise d'installation et d'entretien qualifiée.
Toutes les opérations d'installation et d'entretien
doivent être confiées à une entreprise qualifiée.
Inspection à la réception
1. Inspectez l'appareil à la livraison. Signalez immédiatement tout
dommage au transporteur et avisez le représentant commercial local de
Modine.
2. Vérifiez la plaque signalétique pour déterminer si les
caractéristiques de l'appareil correspondent au secteur
électrique disponible au point d'installation.
3. Inspectez l'appareil à la réception pour vous assurer qu'il est conforme à
la description du produit commandé (y compris aux spécifications, s'il y
a lieu).

Table des matières

Inspection à l'arrivée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Précautions spéciales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Facteurs de conversion métrique (SI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Emplacement d'installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Matières combustibles et dégagements . . . . . . . . . . . . . . . . . . . . . . 4
Montage de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Raccordements au gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ensemble d'accessoires pour haute altitude . . . . . . . . . . . . . . . . . . 13
Électricité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Éléments constitutifs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Maintenance/Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Schéma de câblage de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Numéro de série/modèle et pièces de rechange . . . . . . . . . . . . . . . . . . . 21
Garantie commerciale . . . . . . . . . . . . . . . . . . . . . . . . . . . Couverture arrière
6-584.11
5H0800020000
Mai, 2017

Publicité

Table des Matières
loading

Sommaire des Matières pour Modine HDS

  • Page 1: Table Des Matières

    MANUEL D'INSTALLATION ET DE MAINTENANCE appareils de chauffage alimentés au gaz à combustion séparée modèles HDS et HDC Tous les modèles approuvés pour une utilisation en Californie par le CEC et au Massachusetts. L'appareil de chauffage est certifié pour des applications résidentielles et commerciales.
  • Page 2: Précautions Particulières

    PRÉCAUTIONS PARTICULIÈRES PRÉCAUTIONS PARTICULIÈRES ATTENTION LES INSTRUCTIONS D'INSTALLATION ET D'ENTRETIEN DE CE MANUEL DOIVENT ÊTRE RESPECTÉES POUR ASSURER UN FONCTIONNEMENT SÉCURITAIRE, EFFICACE ET SANS PROBLÈMES. IL CONVIENT ÉGALEMENT DE RESPECTER RIGOUREUSEMENT LES PRÉCAUTIONS PARTICULIÈRES 1. Toute la documentation livrée avec l'appareil doit être conservée pour CI-APRÈS.
  • Page 3: Important

    PRÉCAUTIONS PARTICULIÈRES / FACTEURS DE CONVERSION SI (SYSTÈME MÉTRIQUE) / EMPLACEMENT D'INSTALLATION AVANT DE COMMENCER ATTENTION ATTENTION 18. L'appareil doit pouvoir être isolé de la conduite d'alimentation en gaz par la fermeture d'un robinet d'arrêt manuel posé à l'installation. Ce 1.
  • Page 4: Emplacement D'installation

    5. Dans un hangar d'aviation, le bas de l'appareil doit être à au moins 3 m (10 pi) au-dessus de la plus haute surface des ailes ou d'un capot le côté droit, tous les appareils de chauffage HDS/HDC, sauf les modèles moteur, pour l'avion le plus haut que le hangar accueille et doit respecter 100 et 125, peuvent être retournés en suivant les instructions ci-après.
  • Page 5: Montage De L'appareil

    MONTAGE DE L'APPAREIL Figure 5.2 – Appareil tourné de 180° (modèles 30-75 seulement) ATTENTION (Panneau d'accès et sortie d'air réchauffé changent de côté) 1. Dans le cas d'applications commerciales, les appareils ne doivent pas être installés à une hauteur de moins de 2,1 m (7 pi), mesurée entre le dessous et le plancher (à...
  • Page 6: Installation - Évacuation

    La distance minimum des matières combustibles dépend de la température de surface de la matière combustible ne devant pas Les circuits d'évacuation des modèles HDS/HDC doivent être conformes dépasser 71 °C. Il est possible que la distance par rapport au tuyau aux descriptions des présentes instructions pour conduire les gaz de...
  • Page 7: Détermination D'un Système D'évacuation Vertical De Catégorie

    Tableau 7.2 - Chapeaux de cheminée section A – Instructions générales – Tous modèles pour les transitions entre double paroi et simple paroi. Taille de modèle Réf. Modine Autres chapeaux listés A12. Instructions générales pour l'installation du tuyau de chapeau à double 30-45...
  • Page 8 INSTALLATION – ÉVACUATION Section B – Installation d'un système d'évacuation Tableau 8.1 – Hauteur minimale de l'orifice de sortie le plus bas verticale à 2 tuyaux au-dessus du toit B1. Cette section s'applique aux systèmes d'évacuation des gaz à 2 tuyaux Hauteur X (po) Pente du toit Hauteur min.
  • Page 9: Ventilation

    INSTALLATION – ÉVACUATION Section C – Installation d'un système d'évacuation C10. Maintenez une pente de 1/4 po par pied à l'écart de l'appareil de chauffage et placez une purge avec regard de nettoyage près de la horizontal à 2 tuyaux sortie de l'évacuation, comme illustré...
  • Page 10: Pour Les Ensembles D'évacuation De Gaz Concentrique Verticale (Figure 10.1)

    INSTALLATION – ÉVACUATION Section D – Installation d'un système d'évacuation ATTENTION des gaz concentrique D1. Cette section s'applique aux systèmes d'évacuation des gaz La boîte adaptatrice concentrique doit être installée à l'intérieur de la concentriques horizontaux et verticaux tels que définis dans la structure ou du bâtiment.
  • Page 11: Pour Les Ensembles D'évacuation Concentrique Horizontale (Figure 10.2)

    Tableau 11.2 - Chapeaux de cheminée (concentrique) combustion, à l'aide de 3 vis à tôle résistant à la corrosion. Taille de modèle Réf. Modine • A ttachez le couronnement du tuyau d'évacuation au tuyau d'évacuation à l'aide de 3 vis résistant à la corrosion. Pour raccorder 5H0751500001 Chapeau de cheminée le chapeau au tuyau à...
  • Page 12: Installation - Raccordements De Gaz

    INSTALLATION – RACCORDEMENTS DE GAZ RACCORDEMENTS DE GAZ Figure 12.1 - Installation recommandée : piège à sédiments et robinet d'arrêt manuel – Pour un raccordement latéral ou par AVERTISSEMENT le bas ARRIVÉE DE GAZ 1. Toutes les tuyauteries de gaz extérieures doivent être soumises à des essais de pression et d'étanchéité...
  • Page 13: Ensemble D'accessoires Pour Haute Altitude

    Code d'article seulement seulement seulement 68408 68408 68408 68408 68408 j Pour les ensembles Étiquette seulement, le numéro de référence Modine 5H0807146005 doit être inscrit et attaché à l'appareil par l'installateur. Contactez le représentant Modine local au 1.866.828.4328 (HEAT). 6-584.11...
  • Page 14: Équation 14.1 - Pression Au Collecteur Pour Valeur Nominale De Gaz Réduite

    INSTALLATION – ENSEMBLE D'ACCESSOIRES POUR HAUTE ALTITUDE Si la valeur de chauffage du gaz fourni est différente des valeurs des tableaux 13.1 et 13.2, utilisez l'équation suivante pour déterminer la pression appropriée au collecteur pour l'altitude et la valeur de chauffage du gaz fourni.
  • Page 15: Raccordements Électriques

    RACCORDEMENTS ÉLECTRIQUES AVERTISSEMENT 1. Débranchez l'alimentation avant d'effectuer des branchements pour éviter tout risque d'électrocution et d'endommagement de l'appareil. 2. Tous les branchements et câblages doivent être faits en stricte conformité avec le schéma fourni avec l'appareil. Tout câblage différent de celui du schéma peut créer des risques de dommages matériels ou de blessures.
  • Page 16: Installation - Branchements Électriques

    Adaptation du câblage des moteurs de soufflante Les soufflantes incorporées dans les appareils Modine HDC sont à entraînement direct et munies de moteurs à trois vitesses. L'élévation de la température de l'air de l'appareil est déterminée par la vitesse de la soufflante et la pression statique dans le système.
  • Page 17: Installation - Fonctionnement

    INSTALLATION – FONCTIONNEMENT FONCTIONNEMENT 10. Mettez l'appareil sous tension au niveau du sectionneur. 11. Vérifiez le thermostat, l'allumeur, le robinet de gaz, puis mettez la soufflante Avant la mise en service sous tension. Si le fonctionnement n'est pas normal, revérifiez avec le schéma de câblage.
  • Page 18 SÉQUENCE FONCTIONNELLE DE SYSTÈME DE COMMANDE SÉQUENCE FONCTIONNELLE DE SYSTÈME DE COMMANDE Lorsque le thermostat détecte une demande de chaleur, le moteur de la il démarrera peu après. Si une flamme n'est pas détectée (pour une raison soufflante d'extraction démarre. L'appareil effectue un cycle de purge avant quelconque), la soupape principale se referme et l'appareil effectue un bref que l'allumeur direct par étincelle soit mis sous tension.
  • Page 19: Dimensions Et Performances Générales - Hds/Hdc

    Supports de montage en cornière 25 mm (1 po), percées pour des solives espacées de 40 ou 61 cm (16 ou 24 po). HDS/HDC HDS/HDC 30-75 100/125 accessoire (accessory) Tableau 18.2 - Performance du modèle HDS à hélice Tableau 18.3 - Performance du modèle HDC à soufflante HDS/HDC Modèle HD Tailles Modèle HDB Tailles 100/125 (accessory)
  • Page 20: Maintenance/Dépannage

    ENTRETIEN – MAINTENANCE – DÉPANNAGE AVERTISSEMENT 1. Entretien annuel des composants de transport de l'air. a. Vérifiez que l'hélice du ventilateur est bien fixée sur l'arbre du moteur et que ses pales ne sont pas endommagées. 2. L'appareil doit être nettoyé de toute accumulation de poussière, saleté, Pour l'entretien et les réparations de cet appareil, n'utiliser que des graisse et matières étrangères, avec une attention particulière portée pièces d'origine certifiées.
  • Page 21: Câblage De L'appareil

    CÂBLAGE DE L'APPAREIL Choix du schéma de câblage Le câblage interne ou posé en usine et le câblage dépend du modèle Le schéma suivant est celui d'un appareil équipé d'un régulateur à un de contrôleur installé et il est important de choisir les schémas qui étage, avec allumage direct à...
  • Page 22: Numéro De Série/Modèle Et Pièces De Rechange

    NUMÉRO DE SÉRIE ET DE MODÈLE ET PIÈCES DE RECHANGE Figure 22.1 - Composition du numéro de modèle (ouvrir le panneau d'accès) HDS 45 HDS - Ventilateur axial à combustion Chiffre d'option installée à l'usine séparée tubulaire N - Aucun HDC - Soufflante à...
  • Page 23 PAGE VIERGE 6-584.11...
  • Page 24: Garantie Commerciale

    Modèles infrarouges de haute intensité Pièces en tôle Tous les produits Comme la Modine Manufacturing Company a un programme d'amélioration permanente de ses produits, elle se réserve le droit de modifier la conception et les caractéristiques techniques sans préavis. Modine Manufacturing Company...
