2) S'assurer que la colonne, la base et le contrepoids soient solidement accouplés.
Ventilateur

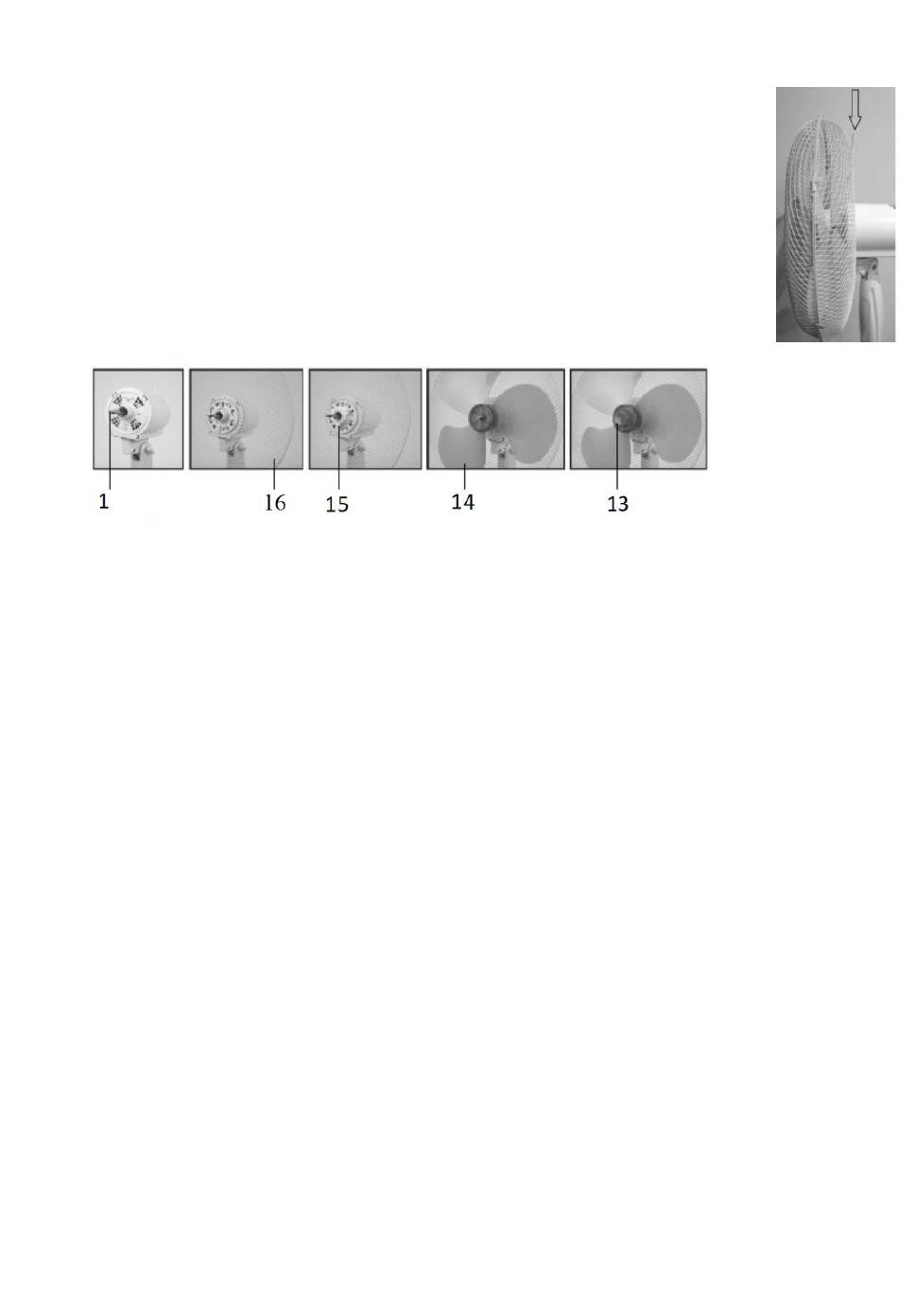

4) Dévissez les écrous à bague: fixation ventilateur (13) et la grille
arrière (15) sur l'arbre du moteur.
5) Introduire la grille postérieure (16) dans le carter du moteur de
sorte que la poignée (6) apparaît dans la partie supérieure (comme
la figure), et la placer de façon à ce que les chevilles s'engagent
dans les trous correspondants ; bloquer au moyen de la bague
(15).
6) Introduire le rotor du ventilateur (14) sur l'arbre moteur (1) de
façon à ce que la fente s'accouple avec la clavette. Bloquer en
vissant la bague (13) à fond dans le sens antihoraire.
7. Accoupler la grille antérieure (12) avec la grille postérieure (16) et les bloquer
à l'aide des crochets de fixation. Afin d'assurer la sécurité, il faut
obligatoirement assujettir l'ensemble en engageant la vis à écrou prévue à cet
effet dans les orifices présents sur le bord des grilles (les orifices pour la vis
doivent se trouver dans la partie inférieure).
8. Fixer le corps du ventilateur au pied en emboîtant l'orifice inférieur sur la tige
réglable du pied, et bloquer en serrant la vis de fixation du pied (4).
UTILISATION
Introduire la fiche dans la prise de courant.
Ventilation : sélectionner la vitesse souhaitée à l'aide du sélecteur correspondant
(8) :
1–Vitesse minimum 2–Vitesse intermédiaire
Pour éteindre le ventilateur, appuyer sur la touche "0" puis ôter la fiche de la prise
de courant.
Oscillation horizontale (droite-gauche) : pour l'obtenir, appuyer sur le bouton (2)
situé sur le corps moteur.
ventilateur à l'arrêt, soulever le bouton.
Inclinaison verticale (haut-bas) : pour la régler, empoigner le corps moteur et
l'orienter dans la direction souhaitée ; on entendra des déclics qui identifient les
différentes positions que peut prendre le ventilateur.
En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.
Pour supprimer le mouvement et maintenir le
28/36
3–Vitesse maximum
