Standfuß
A. Die Säule (11) in den vorgesehenen Sitz des Sockels einsetzen und sie mit der
L-Schraube und der Unterlegscheibe (10) festspannen; dabei auch das
Gegengewicht einbeziehen.
B. Sicherstellen, dass Säule, Sockel und Gegengewicht miteinander gut
verbunden sind.
Ventilator
1) Lösen Sie die Ringmuttern: Lüfterbefestigung (13) und hinteren
Gitter (15) auf der Motorwelle.
2) Ordnen Sie das hintere Schutzgitter (16) so
Motorgehäuse an, so dass der Griff (6) wird am oberen (als Zahl)
dass sich die Stifte in den zugehörigen Löchern befinden, und
befestigen Sie es mit dem hierfür vorgesehenen Arretierring (15).
3) Bringen Sie das Flügelrad (14) so auf der Motorwelle (1) an, dass
sich der Keil im Langloch befindet. Blockieren Sie das Flügelrad,
indem Sie den Arretierring (13) entgegen dem Uhrzeigersinn fest
anziehen.

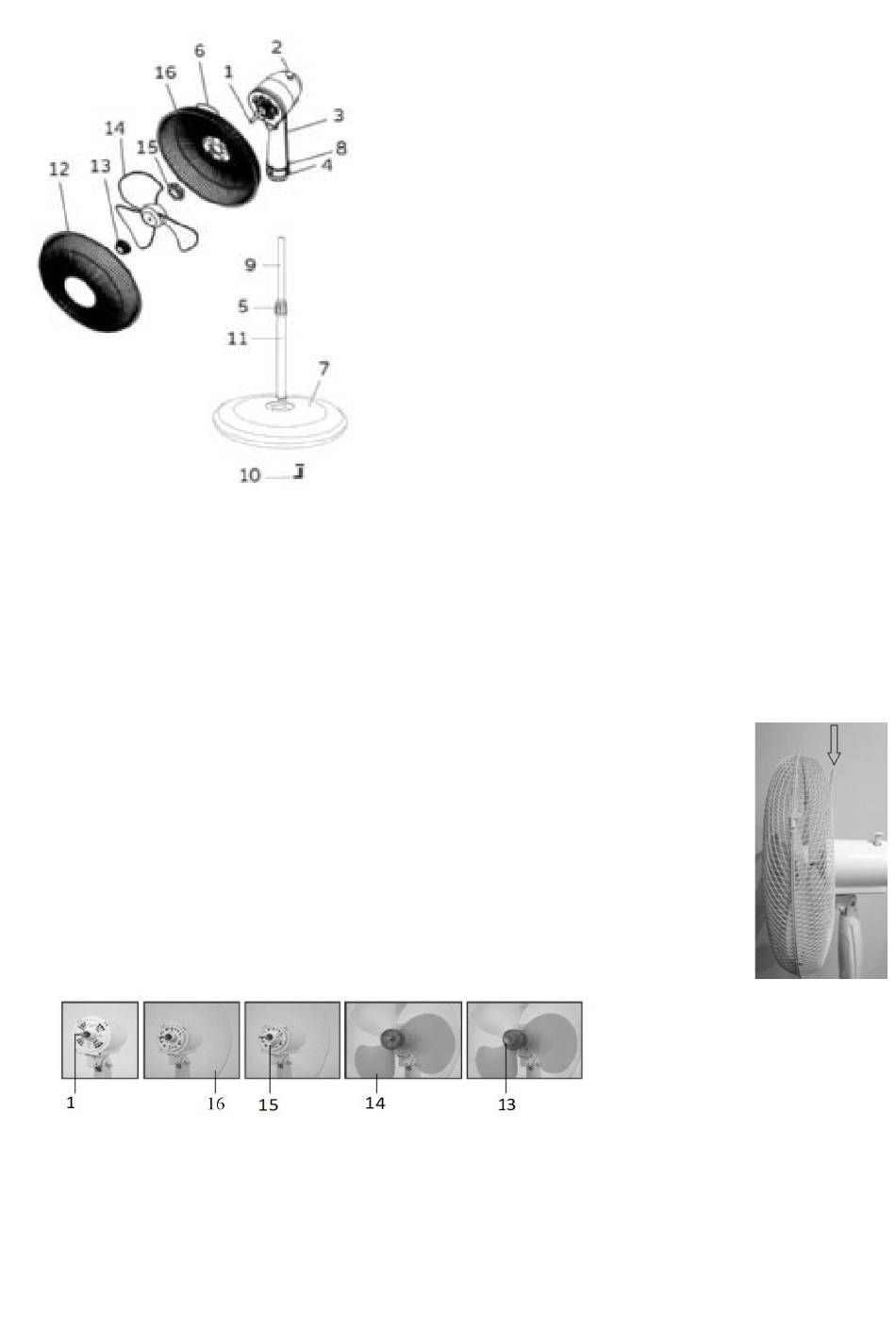

Abb. 1
1)
Motorwelle
2)
Taste für Schwenkbewegung
3)
Motorgehäuse
4)
Befestigungsschraube
Motorgehäuse
5)
Arretierring des Standrohrs
6)
Griff
7) Sockel mit Gegengewicht
8)
Wahlschalter
9)
Höhenverstellbares Standrohr
10) L-Schraube
11) Festes Standrohr
12) Vorderes Schutzgitter
13) Arretierring des Flügelrads
14) Flügelrad
15) Arretierring des Schutzgitters
16) Hinteres Schutzgitter
20/36
