Gestion de l'appareil
3.1 Connexion à l'appareil
Ports de console série et ports de gestion
Connectez une station de travail directement port de console sériel ou au port
de gestion pour accéder aux contrôles du temps de démarrage et aux interfaces
RUGGEDCOM RX1501. Le port de console sériel fournit un accès à l'interface de la
console de RUGGEDCOM RX1501, tandis que le port de gestion fournit un accès à la
console de RUGGEDCOM RX1501 et aux interfaces Web.

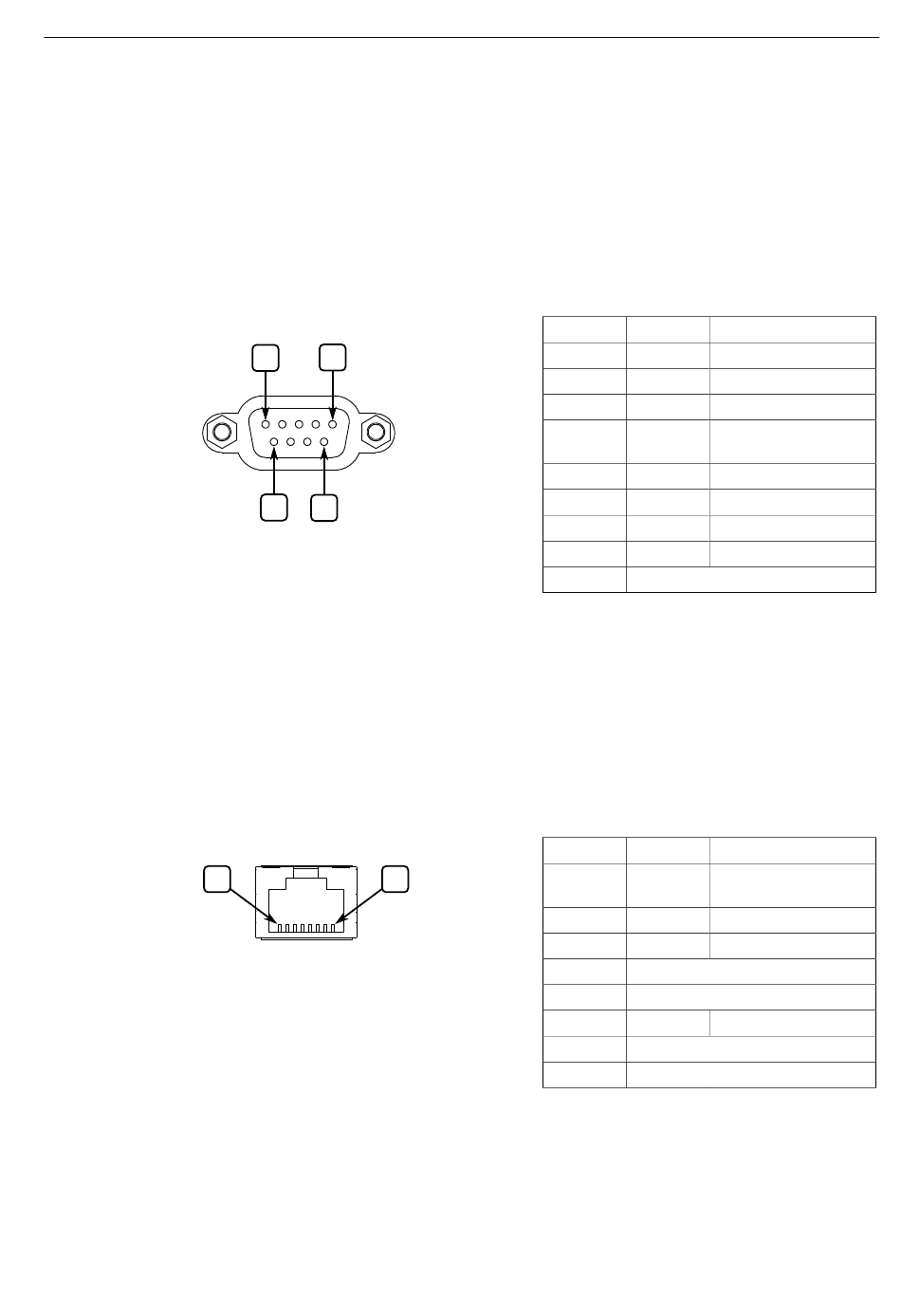

Le port de console série réalise un DCE RS-232 (équipement de transmission de
données) sur un connecteur DB9. La figure suivante présente le brochage du port :
Figure 3.1
Pour toute information sur la connexion de l'appareil par le port console
série, référez-vous au "RUGGEDCOMROX Manuel de configuration CLI" pour le
RUGGEDCOM RX1501.
Pour plus d'informations sur la façon de se connecter à l'appareil via le port de
gestion, reportez-vous au "RUGGEDCOMROX Manuel de configuration de l'interface
Web" ou au "RUGGEDCOMROX Manuel de configuration CLI" pour le RUGGEDCOM
RX1501.
Le port de gestion est un port Ethernet 10/100Base-TX en cuivre muni d'un
connecteur RJ45. La figure suivante présente le brochage du port de gestion :
8
Figure 3.2
Ports de communication
Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur
de gestion et accédez à la console RUGGEDCOM RX1501 et aux interfaces Web via
24
1
5
9
6
Port console série DB9
1
Port de gestion RJ45
Broche Nom
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 Réservé (ne pas connecter)
Broche Nom
1 RX+
2 RX-
3 TX+
4 Réservé (ne pas connecter)
5 Réservé (ne pas connecter)
6 TX-
7 Réservé (ne pas connecter)
8 Réservé (ne pas connecter)
Manuel d'installation, 04/2022, C79000-G8977-1054-22
Description
Détection de porteuse
Réception de données
Émission de données
Terminal de
données prêt
Terre signal
Modem prêt
Demande pour émettre
Prêt à émettre
Description
Réception de
données +
Réception de données -
Émission de données +
Émission de données-
