2.5.2 Connexion d'une alimentation CC basse tension
2.
3.
4.
20
Borne de terre
6
Figure 2.12
Câblage du bornier CC : bornier à vis pour alimentations -12P, -24P et -48P
Remarque
Pour des connexions sûres et fiables en cas de chocs ou de vibrations
importants, utilisez des cosses à anneau M3.5 d'un diamètre extérieur maximum
de 7 mm (0.28 in). Assurez-vous qu'aucun métal nu n'est exposé au-delà du
couvercle de sécurité.
Connectez le câble plus de la source d'alimentation à la borne positive (+) du
bornier.
Connectez le câble moins de la source d'alimentation à la borne négative (-) du
bornier.
Pour les borniers à vis, installez le cache de protection.
Vis
1
Cache de protection
2
Bornier à vis
3
RUGGEDCOM RX1501 Appareil
4

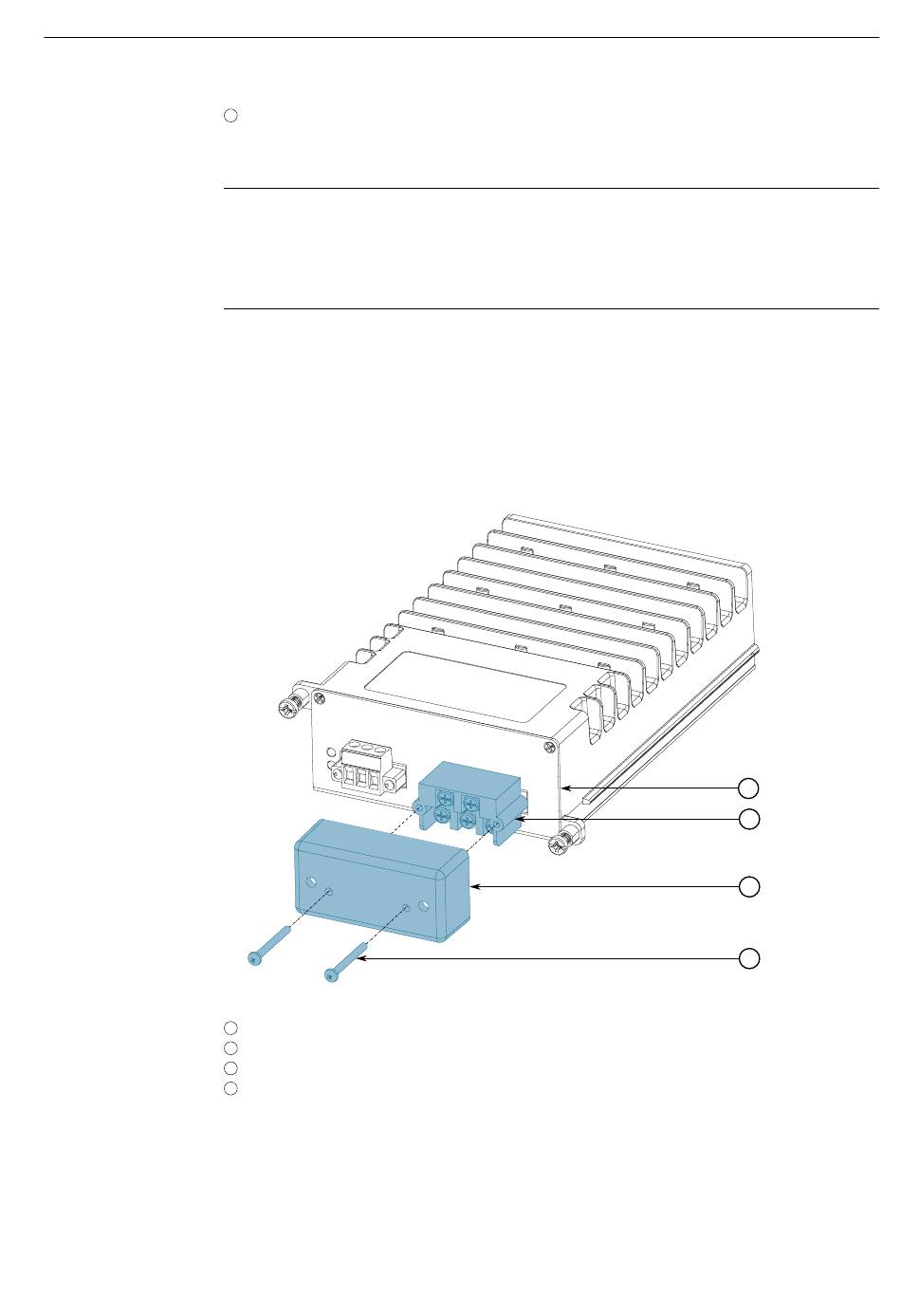

Figure 2.13
Assemblage du cache de protection
4
3
2
1
RUGGEDCOM RX1501
Manuel d'installation, 04/2022, C79000-G8977-1054-22
