Installation de l'appareil
2.3.1 Montage de l'appareil en châssis
Risque électrique/mécanique : risque d'endommagement de l'appareil.
Assurez-vous d'avoir pris les précautions suivantes avant d'installer l'appareil dans un
châssis :
•
•
•
•
Procédez comme suit pour fixer l'appareil à un châssis standard de 48 cm (19 in) :
1.
2.
10
NOTA
Lors de l'installation de l'appareil dans un châssis fermé ou comportant plusieurs
appareils, soyez conscient que la température ambiante de fonctionnement
du châssis peut être supérieure à la température ambiante de la salle. Veillez
à installer le châssis dans un environnement approprié qui pourra supporter la
température ambiante maximale dégagée par le châssis.
Ne dépassez pas le nombre maximal d'appareils ou les limites de poids indiqués
par le fabricant du châssis.
Ne surchargez pas le circuit d'alimentation. Respectez les valeurs d'alimentation
et de protection contre les surintensités données par le fabricant du châssis.
Assurez-vous que le châssis et tous les appareils disposent d'une mise à la terre
adéquate. Accordez une attention particulière aux branchements d'alimentation
autres que les branchements directs sur le circuit de dérivation (aux rallonges,
par exemple).
Assurez-vous que les adaptateurs pour châssis sont installés sur le bon côté du
boîtier.
•
Pour que les modules et les ports soient accessibles, placez les adaptateurs à
l'arrière du boîtier.
•
Pour que les ports de gestion et les LED soient accessibles, placez les
adaptateurs à l'avant du boîtier.
Remarque
Le boîtier présente de nombreux trous de montage permettant d'installer les
adaptateurs pour châssis jusqu'à 25 mm (1 in) de l'avant de l'appareil.
1
3
Arrière
1
Avant
2
Adaptateur pour châssis
3

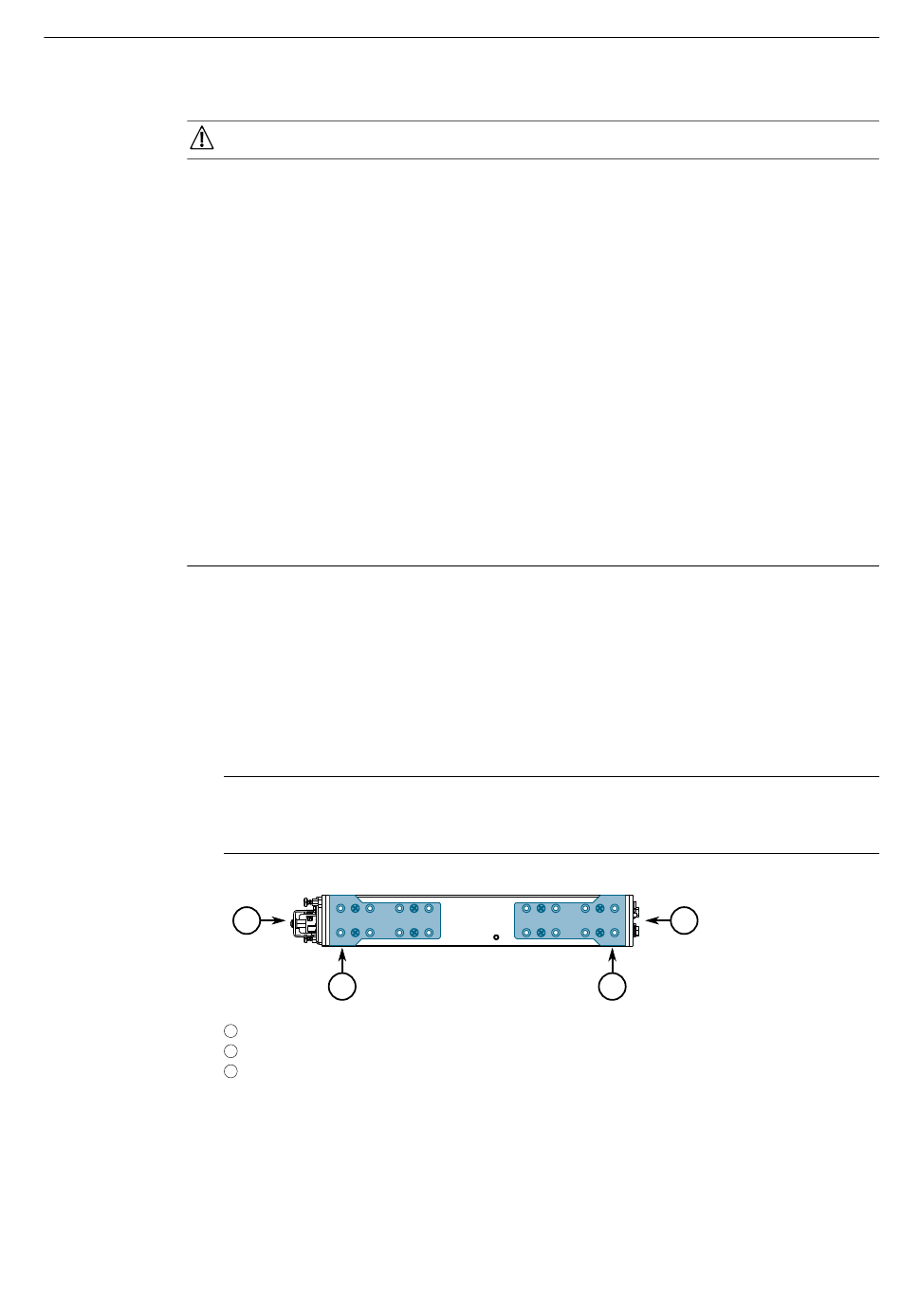

Figure 2.1
Adaptateurs pour châssis
Si nécessaire, installez des adaptateurs sur le côté opposé de l'appareil afin de le
protéger des vibrations.
2
3
Manuel d'installation, 04/2022, C79000-G8977-1054-22
RUGGEDCOM RX1501
