ZAD 423
Voir fig. 15
Section 4.2 "Mise en place de l'appareil sur le rail profilé", voir "Montage".
Voir fig. 16
Lors de la mise en place, veiller à ce que la plaque signalétique du boîtier soit en haut.
Voir fig. 17
Le fusible fin intégré se trouve sur la platine à côté du transformateur.
N'utiliser qu'un fusible fin adapté à la tansion d'alimentation.
Vérifier les données sur le transformateur et la liste des pièces de rechange.
Transformateur
Endress+Hauser
2.
1.
b)
a)
90 °
Fusible fin

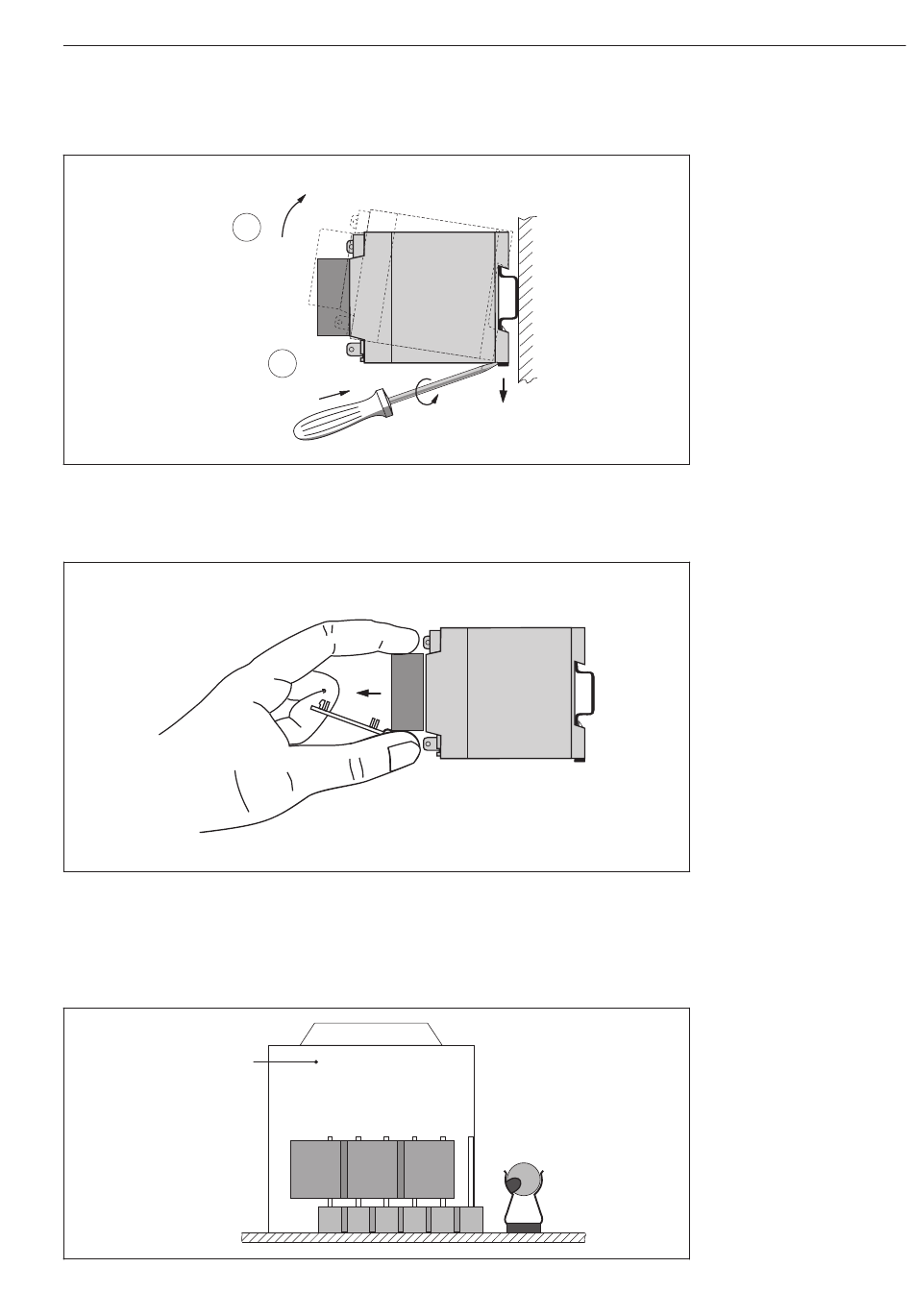

8 Recherche de défaut, réparations
Dépose de l'appareil
Fig. 15
Dépose de l'appareil
Retrait de l'électronique
Fig. 16
Retrait de l'électronique
Remplacement du fusible
Fig. 17
Remplacement du fusible
27
