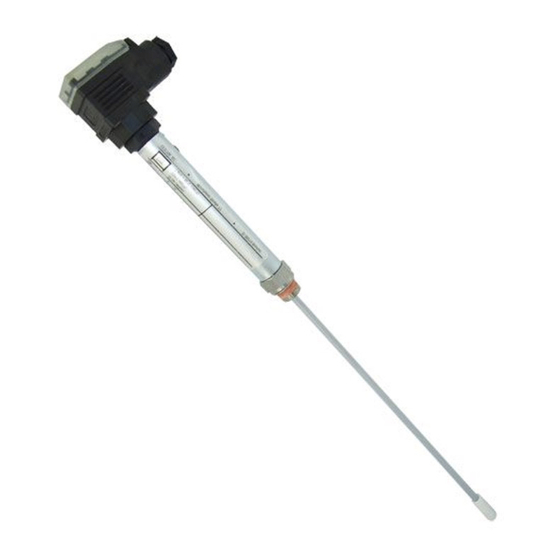

- Page 1 Électrode de mesure de conductibilité LRG 16-4 Traduction des instructions de montage et de mise en service d’origine 818898-03 Français...
-
Page 2: Table Des Matières
Raccordement électrique LRG 16-4 avec fiche à 4 pôles ......................12 Légende ..............................12 Outillage ...............................12 Raccordement de l’électrode de mesure de conductibilité ..............13 LRG 16-4, affecter la fiche à 4 pôles .....................13 Affichage des défauts et remède Affichage, diagnostic et remède ......................14... - Page 3 Contenu suite Page Entretien Avis important pour la sécurité ......................15 Nettoyage de l’électrode de mesure ......................15 Déposer et éliminer l’électrode de mesure de conductibilité Déposer et éliminer l’électrode de mesure de conductibilité LRG 16-4...........15...
-
Page 4: Remarques Importantes
LRS 1-.. ou les régulateurs de conductibilité LRR 1-.. pour mesurer la conductibilité électrique dans des fluides conducteurs liquides. L’électrode de mesure de conductibilité LRG 16-4 peut être utilisée comme limiteur ou régulateur de conductibilité dans les chaudières à vapeur en association avec les appareils suivants : indicateur de conductibilité... -
Page 5: Avis Important Pour La Sécurité
Remarques importantes suite Avis important pour la sécurité L’appareil ne doit être monté, raccordé à l’électricité et mis en service que par des personnes aptes et initiées. Les travaux d’entretien et d’adaptation ne doivent être effectués que par des employés autorisés ayant suivi une formation spécifique. -
Page 6: Directives Et Normes
ATEX (Atmosphère Explosible) L’électrode de mesure de conductibilité LRG 16-4 est un simple matériel électrique selon EN 60079- 11 par. 5.7. Conformément à la directive européenne 2014/34/UE, l’appareil doit être utilisé dans les zones présentant un risque d’explosion uniquement avec des barrières Zéner homologuées. Utilisables en zones Ex 1, 2 (1999/92/CE). -
Page 7: Données Techniques
N° d’homologation : TÜV . WÜL . xx-017, xx-018 (voir plaque d’identification) Conditionnement LRG 16-4 1 électrode de mesure de conductibilité LRG 16-4 1 joint 17 x 21, D, DIN 7603, 2.4068, recuit blanc 1 exemplaire des instructions de montage et de mise en service Plaque d’identification / Marquage... -
Page 8: Montage
A, ISO 228 A, ISO 228 A, ISO 228 RA 3,2 Fig. 2 Fig. 3 LRG 16-4 avec fiche à 4 pôles A B C 15 118 95 20 129 105 18 25 137 115 18 40 180 150 18 Fig. -
Page 9: Monter L'électrode De Mesure De Conductibilité
Des exemples de montage sont représentés aux pages 10 et 11. En cas de montage à l’extérieur, l’électrode de mesure de conductibilité doit être équipée d’un capot de protection contre les intempéries GESTRA Attention Monter l’électrode de mesure de conductibilité à l’horizontale ou en position inclinée. -
Page 10: Exemples De Montage
Exemples de montage LRG 16-4 Mesure de conductibilité et régulation de la déconcentration, montage direct de l’électrode de mesure de conductibilité au moyen d’un té de raccordement avec raccordement d’un robinet de déconcentration ~ 250 LRG 16-4 A, ISO 228 Fig. -
Page 11: Légende
Exemples de montage suite LRG 16-4 suite Mesure de conductibilité et régulation de la déconcentration, montage de l’électrode de mesure de conductibilité dans la conduite de déconcentration au moyen d’une bouteille extérieure séparée LRG 16-4 Fig. 7 Légende Joint 17 x 21, D, DIN 7603, 2.4068, recuit blanc Té... -
Page 12: Raccordement Électrique
Raccordement électrique LRG 16-4 avec fiche à 4 pôles Fig. 9 Fig. 8 Légende Plaque de contact de l’électrode de Vis M 4 mesure de conductibilité Couvercle Serre-câble Partie supérieure du connecteur Raccord vissé de câble M 16 (PG 9) -
Page 13: Raccordement De L'électrode De Mesure De Conductibilité
Longueur de câble entre l’électrode de mesure de conductibilité et l’indicateur / le régulateur de conductibilité 30 m max., pour une conductibilité de 1-10 μS/cm, 10 m max. LRG 16-4, affecter la fiche à 4 pôles 1. Desserrer la vis a. Fig. 8 2. -
Page 14: Affichage Des Défauts Et Remède
Affichage des défauts et remède Affichage, diagnostic et remède Attention Avant de procéder au diagnostic de défaut, veuillez vérifier ce qui suit : Alimentation électrique : L’indicateur / le régulateur de conductibilité est-il alimenté en courant conformément à ce qui figure sur la plaque d’identification ? Câblage : Le câblage correspond-il au schéma de raccordement ? Affichages des défauts... - Page 15 Raccordement électrique. Déposer et éliminer l’électrode de mesure de conductibilité Déposer et éliminer l’électrode de mesure de conductibilité LRG 16-4. 1. Desserrer la vis a. Fig. 8 2. Retirer la partie supérieure du connecteur c de l’électrode de mesure de conductibilité.
- Page 16 Vous trouverez nos filiales dans le monde entier sous : www.gestra.com GESTRA AG Münchener Straße 77 28215 Bremen Germany Telefon +49 421 3503-0 Telefax +49 421 3503-393 E-mail info@de.gestra.com www.gestra.com 818898-03/02-2021cm (808793-03) · GESTRA AG · Bremen · Printed in Germany...
