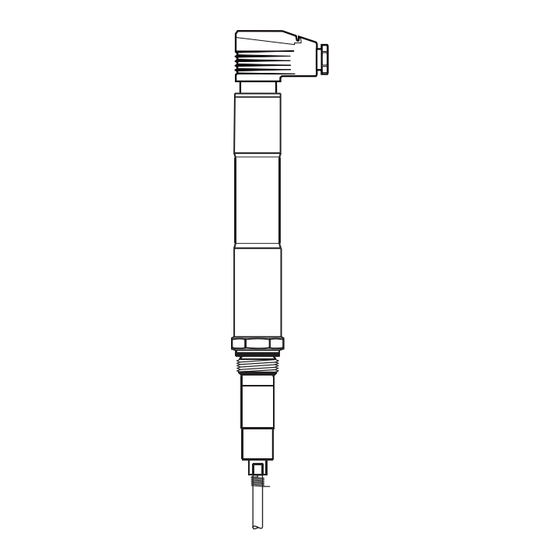

NRG 1...-51 avec fiche à quatre pôles
GESTRA Steam Systems
GESTRA
NRG 111-51F avec tête de raccordement en aluminium
Sécurité de niveau d'eau élevé
Électrode de niveau
NRG 16-51, NRG 17-51, NRG 19-51, NRG 111-51
Description du système
Associées à l'indicateur de niveau NRS 1-51, les électrodes
de niveau NRG 1...-51 sont utilisées comme sécurité de
niveau d'eau élevé pour les installations de chaudière à
vapeur et à eau surchauffée.
La sécurité de niveau d'eau élevé empêche le dépassement
du niveau d'eau maximal défini (NH) et pour ce faire, elle
désactive par exemple l'arrivée d'eau d'alimentation.
Fonction
Lorsque le niveau d'eau maximal est dépassé, l'électrode
de niveau est immergée, ce qui déclenche une alarme dans
l'indicateur de niveau NRS 1-51. Ce point de coupure «  niveau
haut (NH) dépassé » est déterminé par la longueur de la tige
de l'électrode.
L'électrode de niveau fonctionne selon la méthode de mesure
conductive et se surveille elle-même. En d'autres termes,
un isolateur d'électrode non étanche ou encrassé et/ou un
défaut dans le raccordement électrique déclenchent égale-
ment une alarme.
L'électrode de niveau se monte à l'intérieur des chaudières à
vapeur, des réservoirs ou des conduites de départ d'installa-
tions à eau surchauffée. Un tube de protection côté installation
assure le fonctionnement.
L'électrode de niveau NRG 1...-51 peut être montée dans
un tube de protection commun ou une bouteille extérieure
commune en association avec une électrode de niveau
GESTRA pour la limitation du niveau d'eau.
En cas de montage d'une électrode de niveau dans une
bouteille extérieure en dehors de la chaudière, les tuyaute-
ries doivent être purgées régulièrement. Un équipement de
surveillance SRL également nécessaire surveille les temps
de purge et le défoulement de celle-ci.
Avec des tuyauteries vapeur ≥ 40  mm et eau
≥ 100 mm, le montage est considéré comme étant à l'inté-
rieur. Dans ce cas, il est possible de renoncer à la surveillance
des purges susmentionnée.
Directives et normes
Directive UE concernant les équipements sous pres-
sion 2014/68/UE
L'électrode de niveau NRG 1...-51 associée à l'in-
dicateur de niveau NRS 1-51 est homologuée selon
EN 12952/EN 12953. Ces normes définissent entre autres
l'équipement des installations de chaudière à vapeur et à eau
surchauffée ainsi que les exigences relatives aux dispositifs
de limitation.
Sécurité fonctionnelle CEI 61508
L'électrode de niveau NRG 1...-51 est certifiée selon
CEI 61508 uniquement associée à l'indicateur de niveau
NRS 1-51. Cette norme décrit la sécurité fonctionnelle des
systèmes électriques/électroniques/programmables en rap-
port avec la sécurité.
Fiche technique VdTÜV niveau d'eau 100
Les électrodes de niveau NRG 1...-51, NRG 1...-12 sont
homologuées selon la fiche technique VdTÜV niveau d'eau
100 en association avec l'indicateur de niveau NRS 1-51.
Homologation UL/cUL (CSA)
L'appareil satisfait aux normes  : UL 508 et CSA C22.2
n° 14-13, Standards for Industrial Control Equipment.
File E243189.
Fiche technique 850174-00
Directives et normes
suite
ATEX (Atmosphère Explosible)
Les électrodes de niveau NRG 1...-51, NRG 1...-12 sont de
simples matériels électriques selon EN 60079-11 par. 5.7.
Conformément à la directive européenne 2014/34/UE, les
appareils doivent être utilisés dans les zones présentant un
risque d'explosion uniquement avec des barrières Zener
homologuées. Utilisables en zones Ex 1, 2 (1999/92/CE).
Les appareils ne reçoivent pas de marquage Ex. En cas
d'interconnexion de NRG 1...-51, NRG 1...-12 + barrières
Zener + NRS 1-51, les exigences de la CEI 61508 ne sont
pas remplies !
Données techniques
Pression de service
NRG 16-51, PN 40, 32 bar à 238 °C
NRG 17-51, PN 63, 46 bar à 260 °C
NRG 19-51, PN 160, 100 bar à 311 °C
NRG 111-51, PN 320, 183 bar à 357 °C
Raccordement mécanique
Filetage G¾ A, ISO 228
(NRG 16-51, NRG 17-51, NRG 19-51)
Filetage G1 A, ISO 228 (NRG 111-51)
Matériaux
Corps à visser 1.4571 X6 CrNiMoTi 17-12-2
(NRG 16-51, NRG 17-51, NRG 19-51)
Corps à visser 1.4529 X1NiCrMoCuN25-20-7
(NRG 111-51)
Électrode de mesure 1.4571 X6 CrNiMoTi 17-12-2
(NRG 16-51, NRG 17-51, NRG 19-51)
Électrode de mesure 1.4122 X39CrMo17-1 (NRG 111-51)
Tige d'électrode 1.4401 X5 CrNiMo 17-12-2
Isolateur d'électrode PEEK
(NRG 16-51, NRG 17-51, NRG 19-51)
Isolateur d'électrode en céramique spéciale (NRG 111-51)
NRG 1...-51 : fiche à quatre pôles en polyamide (PA)
NRG 1...-51F : tête de raccordement 3.2161 G AlSi8Cu3
Longueurs disponibles
500 mm, 1000 mm, 1500 mm
pH
Max. admissible : 10 (uniquement NRG 111-51)
Conductibilité électrique
Max. admissible : 100 μS/cm à 25 °C
(uniquement NRG 111-51)
Raccordement électrique
NRG 1...-51 : fiche à quatre pôles,
raccord vissé de câble M19 (PG 11)
NRG 1...-51F : Tête de raccordement en aluminium,
raccord vissé de câble M20
Protection
IP 65 selon EN 60529
Température ambiante admissible
Max. 70 °C
Poids
Env. 1,2 kg (sans tige)
(NRG 16-51, NRG 17-51, NRG 19-51)
Env. 2,1 kg (sans tige)
(NRG 16-51F, NRG 17-51F, NRG 19-51F)
Env. 1,8 kg (sans tige) (NRG 111-51)
Env. 2,7 kg (sans tige) (NRG 111-51F)
Édition : 12/19
