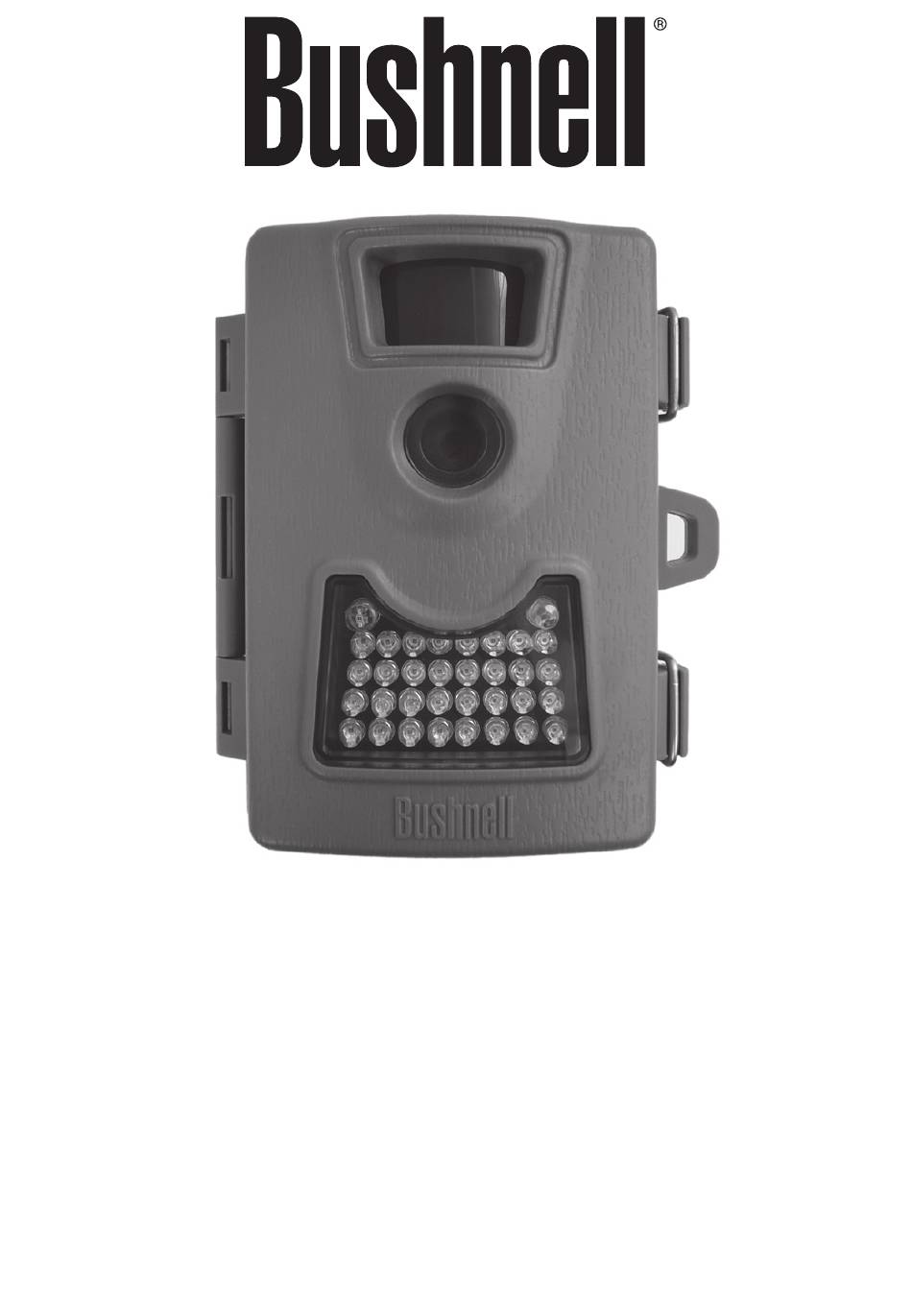

- Page 1 Digital Land Camera w/Night Vision Instruction Manual Model#: 119522C/119522CN/119522CL 02-13...
- Page 3 Page Index Introduction Parts & Controls Guide Battery and SD Card Installation About the Setup Menu Using the Setup Menu SETUP MENU REFERENCE TABLE 10-11 Camera Operation Mount the Camera Power on the Camera Test the Coverage Area Secure the Camera Viewing the Photos and Videos Glossary Technical Specifications...
- Page 4 Congratulations on your purchase of one of the best Land cameras on the market! Bushnell is very proud of this camera and we are sure you will be pleased with it as well. We appreciate your business and want to earn your trust.
- Page 5 INTRODUCTION Congratulations on your purchase of the Bushnell 119522C Digital Land Camera. This camera is designed to record human or animal activity in the outdoors with its still image and movie modes and weatherproof, rugged construction. Your Land Cam features a compact, portable size and an extra long battery life.
- Page 6 Parts and Controls Guide PIR Motion Sensor Camera Padlock Lens Hole Infrared LED Array Tripod Socket Front of Camera Light Sensor Indicator (Setup Mode Only IR LED Array Detail...
- Page 7 Parts and Controls Guide USB Port Display Power Switch SD Card Slot Battery Compartment Control Panel (Front Unlatched & Opened) Control Panel Detail...
- Page 8 Do not mix battery types-use ALL lithium or ALL alkaline. Rechargeable batteries are not recommended. Memory Your 119522C Digital Land Camera has a memory card slot, to accept SD cards up to 32GB max. capacity (sold separately). Inserting an SD card • Make sure the power switch is in the OFF position whenever adding...
- Page 9 ABOUT THE SETUP MENU Slide the power switch to the ON position. You’ll see “WAIT” on the display, then the setup menu screen. Before you start using the camera, you’ll no doubt want to set the date/time so they are imprinted correctly on your photos, and maybe change the trigger delay time and image resolution to your preferences.
- Page 10 The following table lists all of the menu items, their available settings, and a description of their functions: Menu Item Description Settings (Bold=default) Date Press OK and use the UP/DOWN set year, month, and day keys to change the year setting, then press OK again and repeat these steps to also set the current month and day.
- Page 11 Menu Item Description Settings (Bold=default) Mode 2M, 6M (with Select “Mode” and press OK. Use UP/DOWN to select 1P (single Mode set to 1P or 3P for photo), 3P (burst of 3 photos), or Movie (video mode). Press OK. Use photos), UP/DOWN to set LO (2MP) or HI 5-60 Sec (in...
- Page 12 PIR sensor is triggered, it will start to take photos immediately after the delay time (as set) has passed. 3. Test the Coverage Area One of 119522C Land Camera’s most useful features is the ability to test the coverage area.
- Page 13 CAMERA OPERATION (continued) • After mounting the camera, open the front housing and slide the Power switch to the “ON” position. Press the SETUP button if necessary to enter the Setup Menu. • The PIR indicator light below the lens will blink when you have entered the coverage area.
- Page 14 VIEWING THE PHOTOS and VIDEOS After your camera has been operating for awhile, you will of course want to review the photos and/or videos it has been capturing. This can be done by either of two methods, according to your preference or the availability of accessory equipment: Using an SD Card Reader • Push the SD card in slightly to release it then pull it out gently.
- Page 15 GLOSSARY PIR (Passive Infrared Sensor): Senses motion like a typical security motion detector. Requires infrared energy (heat) in addition to motion to trigger the sensor to help limit detection to live subjects (rather than leaves, etc). Camera Delay: Time elapsed between photos while events are sensed and recorded.
- Page 16 Technical Specifications Model Number 119522C Image Sensor Type 1/4 Inch CMOS Sensor Resolution 2.0 Megapixels Effective Focal Length 5.5 mm Lens Aperture f/2.4 IR Filter Automatic IR Filter Display Backlit LCD PIR Sensor Trigger Speed 1.0 seconds or less Number of IR LED...
- Page 17 Setup mode while in the field. Make sure that you are using a good quality name brand SD card in your camera. Bushnell recommends SanDisk® brand SD Cards up to 32GB. Our experience indicates that poor quality SD cards can sometimes reduce your Land Cam battery life.
- Page 18 Troubleshooting / FAQ Camera won’t power up Make sure that you have installed all 4 batteries in the battery compartment. Bushnell recommends using 4 Energizer® Lithium AA batteries in this Land Cam. Make sure that the batteries are installed correctly, observing proper polarity.
- Page 19 If this is seen on a consistent basis, then the sensor may need servicing. Please contact Bushnell customer service. 7. Short video clips—not recording to the length set a. Check to make sure that the SD card is not full.
- Page 20 Troubleshooting / FAQ Camera won’t retain settings Make sure that you have been saving the changes to any parameter settings that you made while in Setup mode, by pressing “OK” after changing the setting. If you don’t save your new setting after changing it, the camera will continue to use the original default setting for that parameter.
- Page 21 Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9 For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may also contact Bushnell at: Bushnell Germany GmbH European Service Centre Mathias-Brüggen-Str.
- Page 22 · Consult the dealer or an experienced radio/TV technician for help. The device does not contain any user-serviceable parts. Repairs should only be made by an Authorized Bushnell repair center. Unauthorized repairs or modifications could result in permanent damage to the equipment, and will void your warranty and your authority to operate this device under Part 15 regulations.
- Page 23 Caméra de surveillance terrestre numérique avec vision nocturne Manuel d'instructions Modèle #: 119522C/119522CN/119522CL 02-13...
- Page 24 Répertoire des pages Introduction Guide des pièces et des commandes 27-28 Installation des piles et de la carte mémoire SD Au sujet du menu des réglages Mode d’emploi du menu des réglages TABLEAU DE RÉFÉRENCE DU MENU DES 31-33 RÉGLAGES Fonctionnement de la caméra Installation de la caméra Mise sous tension de la caméra...
- Page 25 NOTE IMPORTANTE Félicitations. Vous venez d’acheter l’une des meilleures caméras de surveillance terrestre sur le marché! Bushnell est très fier de cette caméra, et nous sommes certains que vous en serez satisfait. Nous apprécions votre commerce, et nous voulons gagner votre confiance.
- Page 26 INTRODUCTION Félicitations. Vous venez d’acheter la caméra de surveillance terrestre numérique 119522C de Bushnell. Cette caméra de surveillance est conçue pour enregistrer l’activité humaine ou animale à l’extérieur et est dotée de modes d’images fixes ou vidéo tout en étant imperméable et robuste.
- Page 27 Guide des pièces et des commandes Capteur de mouvement passif à infra- rouge Lentille de Anse de la caméra cadenas Réseau DEL infrarouge Support de trépied Partie avant de l’appareil Capteur de Indicateur de lumière détecteur de mouvement passif à infrarouge (mode réglages seulement) Détail du réseau DEL infrarouge...
- Page 28 Guide des pièces et des commandes Port USB Écran Fente pour carte mémoire Compartiment à piles Panneau de commande (avant ouvert) Détail du panneau de commande...
- Page 29 INSTALLATION DES PILES ET DE LA CARTE MÉMOIRE SD La caméra de surveillance terrestre 119522C de Bushnell est conçue pour fonctionner avec quatre piles AA. Nous recommandons d’utiliser des piles au lithium (pour une durée de vie plus longue) ou des piles alcalines.
- Page 30 AU SUJET DU MENU DES RÉGLAGES Faites glisser l’interrupteur à la position de marche (ON). L’écran affichera WAIT (attente), puis vous apercevrez ensuite l’écran du menu des réglages. Avant de commencer à utiliser la caméra, vous voudrez sans aucun doute régler la date et l’heure pour pouvoir les imprimer correctement sur vos photos et peut-être modifier la durée du déclencheur à...
- Page 31 Le tableau suivant décrit tous les articles du menu, les réglages possibles et une description de leur fonction : Articles du Réglages (en Description menu caractères gras = par défaut) Date Appuyez sur OK, utilisez les boutons Réglage de l'année, UP/DOWN (haut/bas) pour modifier du mois et de la date l’année, puis appuyez sur OK à...
- Page 32 Articles du Réglages (en Description menu caractères gras = par défaut) Mode 2M, 6M (avec réglage Sélectionnez « Mode » et appuyez sur OK. Utilisez les touches UP/ de mode sur 1P ou DOWN (haut/bas) pour sélectionner 3P pour les photos), 5 à...
- Page 33 Articles du Réglages (en Description menu caractères gras = par défaut) Duty Appuyez sur DOWN (bas) après (cette option (Remarque : configurer Format pour sélectionner « Duty règle la sur « Y » (Oui) n’est pas ». La fenêtre des paramètres affiche «...
- Page 34 Lorsque vous avez fini d’utiliser le menu de configuration et êtes prêt à revenir au mode de fonctionnement normal de la caméra de surveillance pour que celle-ci puisse capter les photos ou les vidéos, appuyez simplement sur le bouton SETUP (réglages). Après avoir quitté le menu des réglages, l’afficheur s’éteindra et la caméra passera au mode de veille.
- Page 35 3. Test de la zone de rayonnement L’une des caractéristiques les plus utiles de la caméra de surveillance terrestre 119522C est sa capacité de tester la zone de rayonnement. • Après avoir installé la caméra, ouvrez le couvercle frontal et glissez l’interrupteur à...
- Page 36 VISUALISATION DES PHOTOS ET DES VIDÉOS Lorsque votre caméra de surveillance fonctionne depuis un certain temps, vous voudrez sans doute visualiser les photos et/ou les vidéos saisies. Vous pouvez le faire de deux façons, selon vos préférences ou selon la disponibilité d’équipement accessoire.
- Page 37 LEXIQUE CMPI (Capteur de mouvement passif à infrarouge) : Capte les mouvements tout comme le fait un détecteur de mouvement de sécurité typique. Il exige une énergie infrarouge (chaleur) et du mouvement pour déclencher le capteur afin d’aider à restreindre la détection aux sujets vivants (plutôt qu’aux feuillages, etc.). Écart de temps de la caméra : Temps écoulé...
- Page 38 FICHE TECHNIQUE Numéro de modèle 119522C Type de capteur d'image CMOS ¼ po Résolution du capteur 2,0 mégapixels Distance focale effective 5,5 mm Ouverture d'objectif f/2,4 Filtre infrarouge Filtre infrarouge automatique Écran Écran ACL à éclairage arrière Capteur de mouvement passif à...
- Page 39 Assurez-vous d’utiliser de nouvelles piles alcalines ou au lithium. Bushnell recommande d’utiliser quatre piles au lithium AA Energizer dans cette caméra de surveillance terrestre afin d’optimiser la durée de vie des piles.
- Page 40 La caméra de surveillance ne s’allume pas. Assurez-vous d’avoir bien installé les quatre piles dans le compartiment à piles. Bushnell recommande d’utiliser quatre piles au lithium AA Energizer dans cette caméra de surveillance terrestre.
- Page 41 Si vous remarquez ce phénomène de façon constante, le capteur aura sans doute besoin d’entretien. Veuillez communiquer avec le service à la clientèle de Bushnell. 7. Courts vidéoclips, enregistrement écourté a. Assurez-vous que la carte SD n’est pas pleine.
- Page 42 DÉPANNAGE/FOIRE AUX QUESTIONS La DEL du capteur de mouvement passif à infrarouge clignote/ne clignote pas. Lorsque la caméra est en mode « SETUP » (réglages), la DEL du capteur de mouvement passif infrarouge sur la partie avant de la caméra clignotera si elle détecte un mouvement. Cette fonction sert seulement aux réglages et aide l’utilisateur à...
- Page 44 GARANTIE LIMITÉE DE DEUX ANS Votre produit Bushnell® est garanti contre les éventuels vices de matière ou de fabrication pendant deux ans à compter de la date d’achat. En cas de défaut durant la période de garantie, nous nous réservons la possibilité...
- Page 45 Traitement des déchets d’équipements électriques et électroniques (En vigueur dans l’Union européenne et autres pays européens ayant des systèmes de collecte des déchets séparés) Cet équipement contient des composants électriques et/ou électroniques et par conséquent ne doit pas être éliminé en fin de vie avec les autres déchets ménagers.
- Page 48 For further questions or additional information please contact: Pour toute autre question ou demande d’information, veuillez communiquer avec : Bushnell 9200 Cody, Overland Park, Kansas 66214 (800) 423-3537 • www.bushnell.com ©2013 B.O.P.
