11.2
Description des fonctions
Remarque !
Vous trouverez une description détaillée des groupes de fonctions, des fonctions et des paramètres
dans la documentation BA217F "Description des fonctions de l'appareil pour Micropilot S" se
trouvant sur le CD-ROM fourni avec l'appareil.
11.3
Fonctionnement et construction du système
11.3.1
Fonctionnement (principe de mesure)
Le Micropilot est un capteur utilisant le principe de la mesure du temps de parcours d'une onde
électromagnétique. Il mesure la distance entre le point de référence (raccord process de l'appareil
de mesure) et la surface du produit. Ces impulsions radar sont envoyées par une antenne, réfléchies
sur la surface du produit et à nouveau détectées par l'antenne du radar.
Entrée
Les impulsions radar réfléchies sont captées par l'antenne et transmises à l'électronique.
Un microprocesseur évalue alors les signaux et identifie l'écho de niveau engendré par la réflexion
des ondes radar sur la surface du produit. La localisation univoque des signaux est le fruit de longues
années d'expérience de la mesure du temps de parcours des ondes, qui a permis le développement
de l'algorithme PulseMaster®.
La précision millimétrique des radars Micropilot S est atteinte grâce aux algorithmes brevetés du
logiciel PhaseMaster®.

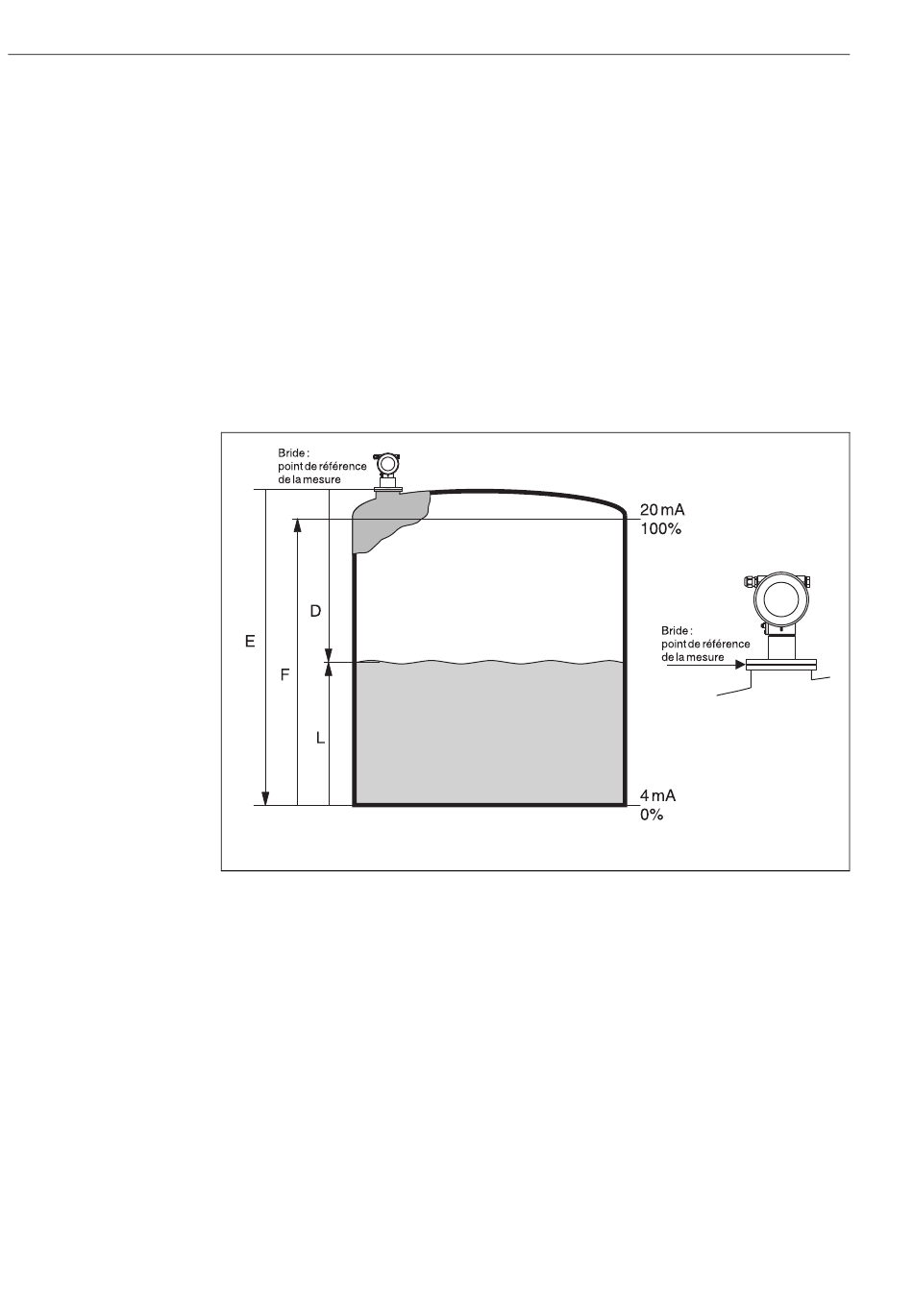

La distance D (bride/produit) est proportionnelle au temps de parcours t de l'impulsion :
D = c · t/2,
c étant la vitesse de la lumière.
La distance "vide" E étant connue par le système, il est aisé de calculer le niveau L :
L = E – D
Micropilot S FMR531 avec HART/4...20 mA
L00-FMR53xxx-15-00-00-fr-001
Endress+Hauser
