CAME Z Serie Manuel Pour L'installation

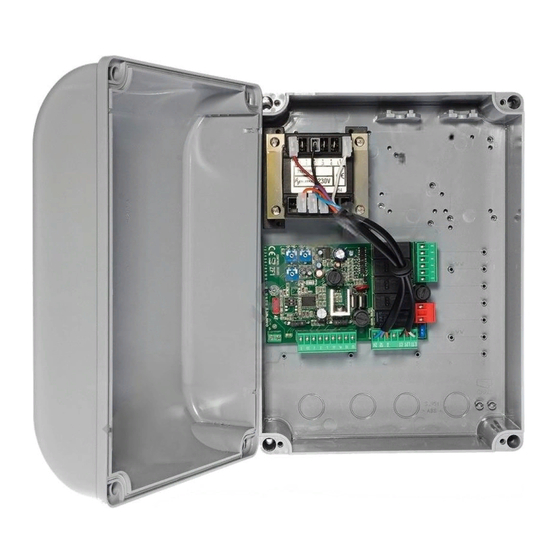

Armoire de commande pour motoreducteurs a 400v
Masquer les pouces
Voir aussi pour Z Serie:
- Mode d'emploi (36 pages) ,
- Manuel pour l'installation (34 pages) ,
- Guide rapide (24 pages)
Manuels Connexes pour CAME Z Serie
Sommaire des Matières pour CAME Z Serie
- Page 1 AUTOMAZIONE PER CHIUSURA INDUSTRIALE ARMOIRE DE COMMANDE POUR MOTOREDUCTEURS A 400V SÉRIE MANUEL POUR L’INSTALLATION ZA2S...
- Page 2 “CONSIGNES DE SÉCUITÉ IMPORTANTES POUR LE MONTAGE” “ATTENTION: UN MONTAGE INCORRECT PEUT PROVOQUER DE GRAVES DOMMAGES, SUIVRE TOUTES LES INSTRUCTIONS DE MONTAGE” “CE MANUEL EST DESTINÉ EXCLUSIVEMENT AUX INSTALLATEURS PROFESSIONNELS OU AU PERSONNEL AUTORISE” 1 Légende des symboles Ce symbole signale les parties à lire attentivement. Ce symbole signale les parties concernant la sécurité.
- Page 3 4.2 Dimensions, entre-axes et trous de fixation 4.3 Composants principaux 1) Interrupteur général. 2) Interrupteur disjoncteur. 3) Compteur de puissance. 4) Interrupteur de sécurité du 1er moteur. 5) Interrupteur de sécurité du 2e moteur. 6) Transformateur 400-24V. 7) Bornier connexion alimentation. 8) Bornier connexion motoréducteurs et clignotant.
- Page 4 5 Installation 5.1 Contrôles préliminaires Avant de procéder à l’installation, il est nécessaire de: • Contrôler que l’emplacement pour la fixation de l’armoire de commande est résistant et à l’abri des chocs, et que la fixation est faite selon l’état du lieu de fixation et avec les éléments appropriés (vis, chevilles, etc); •...
- Page 5 5.4 Types de cables et epaisseurs minimales Branchements Type de câble Longueur câble 1 < 10 m L. câble 10 < 20 m L. câble 20 < 30 m Ligne d’alimentation 230/400V 3F 4G x 1,5 mm 4G x 2,5 mm 4G x 4 mm Alimentation moteur 230/400V 3F 4G x 1 mm...
- Page 6 Sortie 24V A.C alimentation accessoires, max 30 W Bouton-poussoir de stop (contact N.C.) - Il arrête le mouvement et élimine la ferme- ture automatique. Pour installer de nouveau l’automatisme, appuyer sur un bouton de commande ou une touche de la radiocommande. Bouton d’ouverture (contact N.O.) - Bouton pour l’ouverture du portail.
- Page 7 Contact (N.C.) de “réouverture durant la fermeture” - Entrée pour photocel- lules, bords sensibles et autres dispositifs conformes aux normes EN 12978. En cours de fermeture, l’intervention du dispositif déclenche l’inversion du moteur jusqu’à l’ouverture complète. Si vous n’utilisez pas le contact, raccordez les bornes entre elles. Contact (N.C.) de «réenclenchement de la fermeture au cours de l’ouver- ture»...
- Page 8 5.6 Selection des fonctions 1 ON - Clignotement avant l’ouverture et la fermeture – Après une commande d’ouverture ou de fermeture, le clignotant connecté sur E1-E2, clignote pendant 5 secondes avant de commencer la manœuvre. 2 ON - Fermeture automatique – Le temporisateur de la fermeture automatique se met en marche en butée en ouverture. Le temps préétabli est réglable et, de toute façon, il dépend de l’intervention éventuelle des dispositifs de sécurité...
- Page 9 (+39) 0422 4940 - fax (+39) 0422 4941 incorporer à l’installation et/ou de terminer le montage de cette dernière, conformément internet: www.came.it - e-mail: info@came.it aux dispositions de la Directive Machines 98/37/CE. Déclare sous sa responsabilité, que les produits suivants pour l’automation de portails et portes de garage, ainsi dénommés:...
- Page 10 CAME FRANCE S.A. 7 RUE DES HARAS 92737 NANTERRE CEDEX PARIS - FRANCE 0032 68 333014 0032 68 338019...
