Manuel du Propriétaire
Tome 2

Publicité

Table des Matières
loading

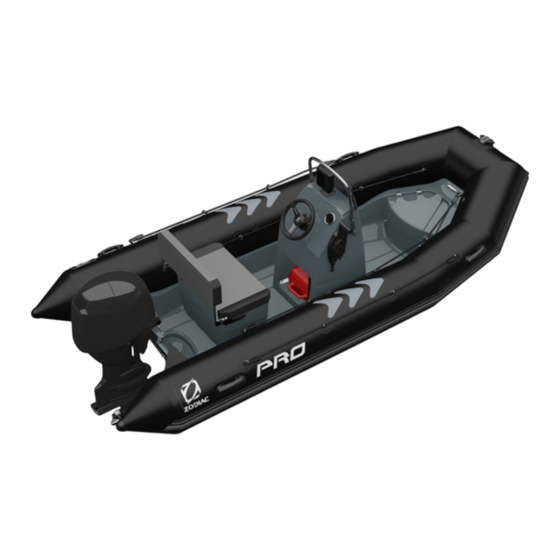

Sommaire des Matières pour Zodiac PRO 420

  • Page 1 Manuel du Propriétaire Tome 2...
  • Page 2: Table Des Matières

    TOME 2 DESCRIPTION - FLOTTEUR SYSTEME DE PROPULSION INSTALLATION ET CIRCUITS SOMMAIRE PAGE I - DESCRIPTIONS GENERALES I-1-Caractéristiques techniques ------------------------------------------------- 3 - 4 I-2-Inventaire ----------------------------------------------------------------------- I-3-Localisation des éléments----------------------------------------------------- I-4-Manutention -------------------------------------------------------------------- 8 - 9 I-5-Emplacement accessoires----------------------------------------------------- 10 – 11 II - FLOTTEUR II-1-Grandes étapes de la mise en service du flotteur---------------------- II-2-Système de gonflage--------------------------------------------------------- 13-14...
  • Page 3: I-1-Caractéristiques Techniques

    DESCRIPTION - Caractéristiques techniques I -1-CARACTERISTIQUES TECHNIQUES Dimensions 4.20 (ft) 13’ 9“ 2.90 (ft) 9‘6“ 1.90 (ft) 6’ 3“ 0.95 (ft) 3’ 1" 0.455 (ft) 1’ 6" Catégorie de conception (Directive 94/25/CE) Capacité (ISO) Maximum Maximum 1720 Compartiment Motorisation Length Puissance MINI recommandée Puissance MAXI...
  • Page 4 DESCRIPTION - Caractéristiques techniques Tolérances sur les dimensions : +/- 4 % NOTE La charge maximale autorisée a été calculée selon la norme ISO 6185. Il est recommandé de naviguer avec précaution lorsque le bateau est chargé au maximum. Poids indiqués hors accessoires Les puissances conseillées correspondent à...
  • Page 5: I-2-Inventaire

    DESCRIPTION - Inventaire I -2-INVENTAIRE COQUE • Coque polyester • Pont antidérapant • 1 Anneau d'étrave • 1 Coffre à mouillage • 2 Cadènes de traction • 1 Nable de coque • 1 Vides-vite gros débit avec puisard • 1 Bouchon vide vite FLOTTEUR •...
  • Page 6: I-3-Localisation Des Éléments

    DESCRIPTION – Localisation des éléments I -3-LOCALISATION DES ELEMENTS Page 6 sur 16...
  • Page 7 REPERE DESIGNATION Flotteur Coffre à mouillage Anneau d’étrave Cadènes de traction Vide-vite gros débit Nable de coque Poignée Saisine Valve Davier Taquet Bouchon vide vite Page 7 / 16...
  • Page 8: I-4-Manutention

    DESCRIPTION - Manutention I -4-MANUTENTION I-4-1-Transport : Les conseils de la mise sur remorque sont spécifiés dans le manuel du propriétaire TOME I. I-4-2-Stockage : LE BATEAU DOIT IMPERATIVEMENT REPOSER SUR LA LIGNE D’ETRAVE (VOIR CROQUIS CI-DESSOUS). ATTENTION Page 8 sur 16...
  • Page 9 I-4-3-Anneaux de levage : (non livrés) -Vous bénéficiez, sur le PRO 420, d’une zone renforcée sous le capot avant, dédiée à la fixation d’anneaux de levage. REPERE COTES (en mm) -Il vous est également possible de retourner les cadènes du tableau arrière vers l’intérieur...
  • Page 10: I-5-Emplacement Accessoires

    DESCRIPTION – EMPLACEMENT ACCESSOIRES I-5-EMPLACEMENT ACCESSOIRES I-5-1-Console/ Siège : OPTION Votre bateau peut recevoir certains accessoires en option (console / siège), les placer aux emplacements indiqués ci-dessous permet d’optimiser l’utilisation du bateau. Les cotes de positionnement sont prises à partir du tableau AR (distances en millimètre). I-5-2-Pompe de cale : OPTION Pompe de cale placée en fond de bac...
  • Page 11 I-5-3-Plaque moteur : (à monter avec 5 vis tôle FZ 4.2x25) REPERE COTES (en mm) Page 11 / 16...
  • Page 12: Ii-1-Grandes Étapes De La Mise En Service Du Flotteur

    FLOTTEUR - Grandes étapes II -1-GRANDES ETAPES DE LA MISE EN SERVICE DU FLOTTEUR La procédure de montage du bateau suit un ordre que nous vous engageons à respecter. Procédez étape par étape en vous reportant à chaque fois aux pages indiquées pour les explications de procédure. PROCEDURE DE GONFLAGE PAGE SECTION...
  • Page 13: Ii-2-Système De Gonflage

    FLOTTEUR - Système de gonflage L’INDICATEUR DE PRESSION (Vissez-le d’1/4 de tour à la place du bouchon de valve z o n e v e rte p re s s io n o p tim a le z o n e o ra n g e z o n e o ra n g e z o n e ro u g e zo n e ro u g e...
  • Page 14: Flotteur

    FLOTTEUR - Pression GONFLAGE DU FLOTTEUR • Ajoutez l'adaptateur correspondant au diamètre de la valve semi-encastrée à l'embout du tuyau du gonfleur. Procédez au gonflage du flotteur en équilibrant les pressions entre les différents compartiments, jusqu'à ce que les cloisons (a) ne soient plus visibles (pression = 240 mb) NE JAMAIS METTRE UN COMPARTIMENT SOUS PRESSION LES...
  • Page 15: Ii-3-Pression

    FLOTTEUR - Pression RISQUE DE SOUS-PRESSION: EXEMPLE: Votre bateau est exposé sur la plage en plein soleil (température=50°C) à la pression recommandée (240 mb/3,4 PSI). Lorsque vous le mettrez à l’eau (température=20°C), la température et la pression interne des compartiments gonflables vont conjointement baisser (jusqu’à 120 mb) et IL VOUS FAUDRA ALORS REGONFLER jusqu’à...
  • Page 16: Systeme De Propultion

    SYSTEME DE PROPULSION Conformez-vous recommandations Marine recommandations du constructeur de moteur. Pour une utilisation optimale de votre embarcation, veuillez consulter votre concessionnaire. Page 16 sur 16...
