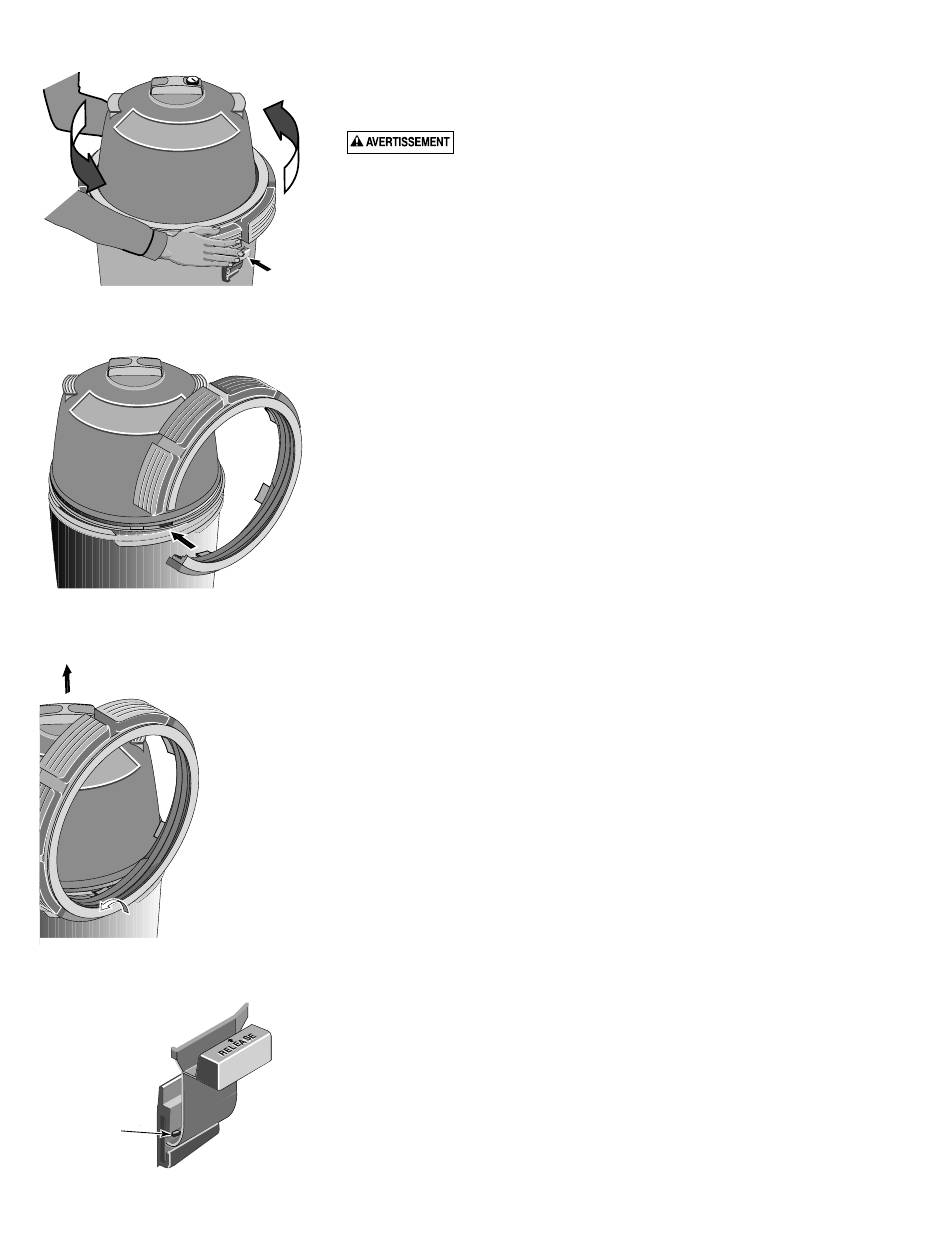

Figure 5 – Appuyer sur le verrou
Depress Safety Latch
de sécurité pour dévisser la
to unscrew Posi-Lok™
bague Posi-Lok
.
MD
Ring
Figure 6 – Introduire la patte de
la bague dans la fente du corps
2152 1195
de filtre.
Figure 7 – Basculer la bague d'un
côté pour desserrer la moitié
supérieure du réservoir.
Petit
Small
loquet
Catch
Figure 8 – Verrou de sécurité
DÉMONTAGE ET REMONTAGE
DU FILTRE
1. ARRÊTER LA POMPE.
2. FERMER les robinets d'arrêt.
3. OUVRIR le purgeur d'air et le raccord de purge.
4. ATTENDRE que toute la pression soit dissipée et que toute l'eau se soit vidée du
réservoir du filtre et du système avant de desserrer la bague Posi-Lok
Démontage :
1. Arrêter la pompe.
2. Fermer les robinets d'arrêt pour empêcher une inondation.
2151 1195
3. Ouvrir le purgeur d'air qui se trouve en haut du réservoir du filtre pour dissiper toute
la pression à l'intérieur du réservoir.
NOTA : S'assurer de se débarrasser de l'eau usée conformément aux décrets et aux
codes de la municipalité.
4. Déposer le bouchon de vidange et vider toute l'eau du réservoir.
5. Déposer la bague Posi-Lok
a. Pour dégager le verrou de sécurité (qui se trouve sous la bague), le pousser vers le
réservoir. (Se reporter à la Figure 5.)
b. Tenir le verrou dans la position dégagée et tourner la bague À GAUCHE pour la
déposer. S'il est difficile de tourner la bague, taper légèrement dessus avec une
massette à embout en caoutchouc pour vaincre la résistance initiale.
NOTA : Pour séparer les moitiés de réservoir, NE PAS utiliser de tournevis ni
d'instrument à lame qui risqueraient d'endommager leurs surfaces.
6. Séparer les moitiés supérieure et inférieure du réservoir en se servant des pattes qui
se trouvent à la partie inférieure de la bague Posi-Lok
l'encoche du raccord du réservoir et tourner la bague pour désolidariser les moitiés
de réservoir. Se reporter aux Figures 6 et 7.
7. Déposer le joint torique de la moitié supérieure du réservoir. L'inspecter à la
recherche de coupures, de fissures, de déformations ou de signes d'usure; le
remplacer au besoin.
NOTA : Pour éviter toute contrainte sur le module filtrant ou de l'endommager, le
laisser se vider avant de le sortir du réservoir.
VERROU DE SÉCURITÉ (se reporter à la Figure 8)
Le but du verrou de sécurité est de retenir la bague Posi-Lok
verrouillée. Si le verrou est endommagé, le remplacer en procédant comme suit :
1. Appuyer sur le petit loquet qui se trouve derrière le verrou de sécurité et chasser le
verrou ou taper dessus pour le sortir de l'encoche en «té» du réservoir (se reporter à
la Figure 8).
2. Agrafer le verrou neuf en position.
NOTA : NE PAS faire fonctionner le filtre si le verrou de sécurité est endommagé ou
s'il ne retient pas la bague Posi-Lok
Remontage :
1. Inspecter et nettoyer le réservoir, les filets de la bague et la gorge du joint torique.
Selon le besoin, remplacer les pièces endommagées.
2. Installer le filtre en plaçant l'orifice qui se trouve à la partie inférieure de la cartouche
filtrante par-dessus l'orifice de sortie du réservoir. Pousser fermement dessus pour
rendre étanche.
3. S'assurer que le purgeur d'air qui se trouve en haut du module filtrant est propre et
bien monté.
NOTA : Ne lubrifier le joint torique qu'avec de la graisse à la silicone fournie ou de
la graisse équivalente, étant donné que les autres lubrifiants risquent de faire gonfler
le joint. NE PAS lubrifier la bague Posi-Lok
filtre, sinon la saleté risque de s'accumuler dessus et il sera difficile de les déposer.
Pression dangereuse. Avant de démonter le filtre :
en procédant comme suit :
MD
MD
en position verrouillée.
MD
9
.
MD
. Introduire les pattes dans
MD
en position
MD
ou les filets de la moitié inférieure du
