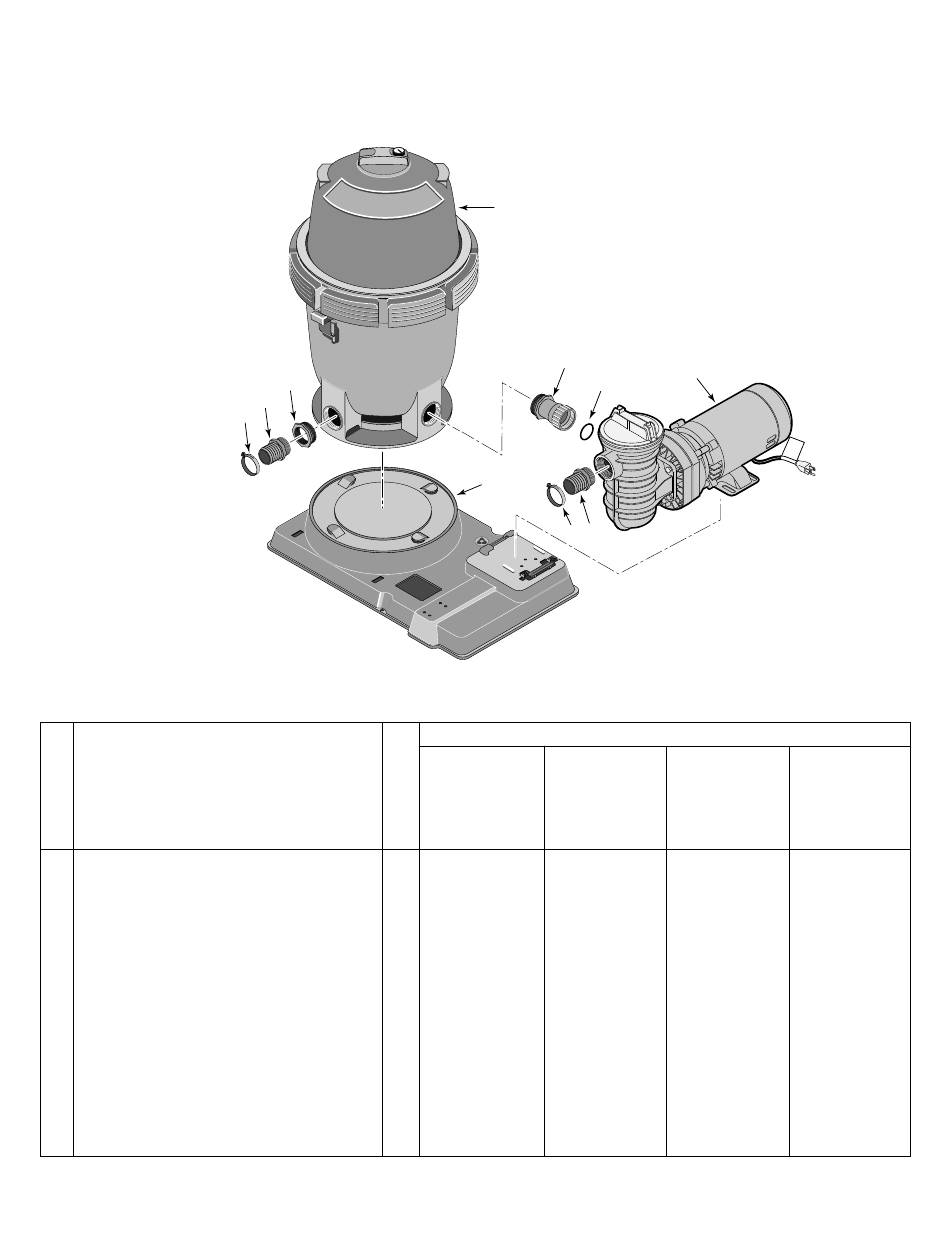

LISTE DES PIÈCES DE RECHANGE – Système à matériau filtrant modulaire
Réf. Désignation des pièces
1 Réservoir du filtre
2 Moitié de raccord union
3 Joint torique
4 Pompe (modèles -03, -04)
4 Pompe (modèles -06)
4 Pompe (modèles -12)
4 Pompe (modèles -15)
• Kit de adaptateur (incluye Réf. Nos 6, 7)
5 Adaptateur de tuyau souple - 1 1/2 po MPT mâle
6 Collier
7 Socle de la plate-forme
8 Bague de réduction de 2 po NPT x 1 1/2 po NPT
• Plaque signalétique du système
• Tuyau souple de 1 1/2 po x 77 po
(modèles -03 seulement)
• Rallonge de la plate-forme (en option)
• Pièces non illustrées.
Systèmes de filtration à matériau filtrant modulaire
8
O U
O U
5
T L T L
E T E T
6
Qté
1
1
1
1
1
1
1
1
2
4
1
1
1
2
1
LISTE DES PIÈCES DE RECHANGE
1
2
3
E T E T
I N L I N L
7
5
6
2159 1295
PLM100JWAE-03 PLM100JWAF-03 PLM150JWAE-03 PLM150JWAF-03
PLM100JWAE-04 PLM100JWAF-04 PLM150JWAE-04 PLM150JWAF-04
PLM100JWAE-06 PLM100JWAF-06 PLM150JWAE-06 PLM150JWAF-06
PLM100JWAE-12 PLM100JWAF-12 PLM150JWAE-12 PLM150JWAF-12
1 ch 1-1/2 ch
PLM100 PLM100
27001-0120 27001-0120
U9-226 U9-226
JWPA5E7L-2A2 JWPA5F7L-2A2
JWPA5E7C-2A3U JWPS5F7C-2A3U
JWPA5E7L-2A1 JWPA5F7L-2A1
– JWPA5YF7L-A1
27001-0141 27001-0141
11201-0002 11201-0002
P19-30 P19-30
27001-0031 27001-0031
U78-820P U78-820P
27002-0045 27002-0045
34055-7038 34055-7038
27001-0032 27001-0032
15
Voir la page 15 pour les pièces
d'assemblage du réservoir du filtre
Voir les pages 16 et 17 pour
les pièces de la pompe
4
N° de modèle
1 ch
PLM150
27001-0120
U9-226
JWPA5E7L-A2
JWPA5E7C-2A3U
JWPA5E7L-2A1
–
27001-0141
11201-0002
P19-30
27001-0031
U78-820P
27002-0045
34055-7038
27001-0032
1-1/2 ch
PLM150
27001-0120
U9-226
JWPA5F7L-2A2
JWPS5F7C-2A3U
JWPA5F7L-2A1
–
27001-0141
11201-0002
P19-30
27001-0031
U78-820P
27002-0045
34055-7038
27001-0032
