AVERTISSEMENT
Tension dangereuse.
Risque de secousses
électriques, de brûlures,
voire de mort.
Couper l'arrivée de
courant avant d'intervenir
sur la pompe ou sur le
moteur.
Système de filtration de 1 ch
portant le suffixe de n° de modèle :
-03, -04 ou -06
Les pompes de 1 ch portant le suffixe -2A2 et
les pompes conformes aux spécifications
canadiennes utilisent la prise de courant à
trous droits de 15 A ci-dessus.

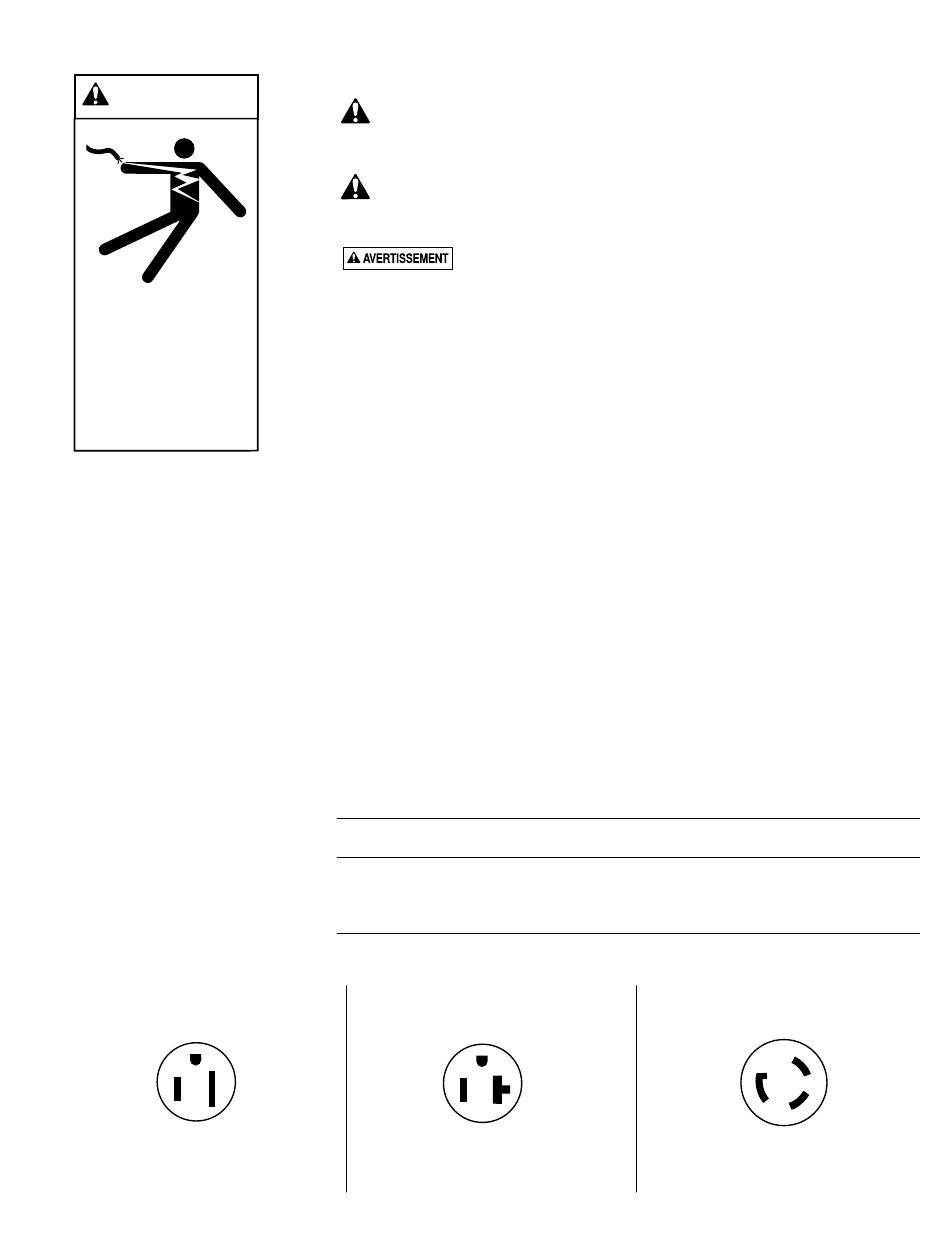

FIGURE 3 - Configurations des prises de courant
ÉLECTRICITÉ
Risque de secousses électriques. Ne brancher la pompe que sur un circuit de 115
volts protégé par un disjoncteur de fuite à la terre et mis à la terre. Toute
mauvaise tension risque de causer un incendie ou de graves dommages au moteur et
annuler la garantie. Protéger le cordon électrique de l'eau et des dommages physiques.
Un déclenchement du disjoncteur de fuite à la terre indique un problème
électrique. Si le disjoncteur de fuite à la terre se déclenche et qu'il n'est pas
possible de le réenclencher, demander à un électricien qualifié d'inspecter et de
réparer le circuit électrique.
Risque de secousses électriques. Débrancher le moteur avant
d'intervenir sur la pompe ou le moteur.
Câblage :
Installer un disjoncteur de fuite à la terre sur le circuit; il permettra de détecter tout
court-circuit à la terre et il coupera le courant avant qu'il devienne dangereux pour les
utilisateurs de la piscine ou de la cuve thermale (spa). Se reporter aux instructions du
fabricant pour connaître la puissance du disjoncteur de fuite à la terre et comment
contrôler un disjoncteur de fuite à la terre.
En cas de panne de courant, voir si le disjoncteur de fuite à la terre ne s'est pas désen-
clenché (ce qui empêchera la circulation normale de l'eau); le réenclencher au besoin.
Ne pas brancher d'autres éclairages ni appareils électroménagers sur le même circuit.
Faire correspondre la puissance du disjoncteur à celles indiquées dans le Tableau II
ci-dessous.
• Ne pas modifier le cordon électrique, la fiche, ni la prise de courant. Si un circuit
existant doit être utilisé et si la prise de courant et la fiche ne correspondent pas
exactement, consulter un électricien qualifié.
• Ne pas utiliser de cordon prolongateur sur ce circuit; il risque de causer un danger
d'incendie ou des problèmes de basse tension. Les cordons électriques humides
risquent de causer des dangers de secousses électriques. Les cordons prolongateurs
peuvent également se couper et s'effilocher facilement et présenter un danger
lorsqu'on les place en travers d'une cours ou d'une allée.
Tension :
La tension parvenant au moteur ne doit pas être inférieure ni supérieure à 10 % de la
tension nominale figurant sur la plaque signalétique du moteur, sinon le moteur risque
de surchauffer, ce qui causera des déclenchements intempestifs causés par une sur-
charge thermique et les éléments dureront moins longtemps. Si la tension est inférieure
à 90 % ou supérieure à 110 % de la tension nominale lorsque le moteur fonctionne à
pleine charge, consulter la compagnie d'électricité.
Tableau II – Fusibles recommandés, moteurs de 115 volts, 60 Hz.
N
os
de
modèle
JWPA5E7L-2A1, -2A2
JWPA5E7C-2A3, 2A3U
JWPA5F7L-2A1, -2A2, -A1
JWPS5F7C-2A3, 2A3U
NOTA : Les valeurs indiquées ne s'appliquent qu'au moteur de la pompe. Ne brancher
aucun autre accessoire sur ce circuit.
Système de filtration
de 1 1/2 ch portant le suffixe de
n° de modèle : -03, -04 ou -06
Les pompes de 1 1/2 ch portant le
suffixe -2A2 utilisent la prise de courant
à trous droits de 20 A ci-dessus.
7
Puissance du
Ampères de
moteur (en ch)
charge max.
1
12,0
1
11,9
1-1/2
16,0
1-1/2SPL
11,9
Tous les autres systèmes de filtration
n° de modèle : -12 ou -15
Toutes les pompes portant le
suffixe -2A1 utilisent la prise
de courant Twist-Lok de 20 A ci-dessus.
Capacité du disjoncteur
du circuit (en ampères)
15
15
20
15
portant le suffixe de
