STA-RITE System 3 Notice D'utilisation page 17

1
2
3 4
Réf. Désignation
1 Vis de couvercle
2 Couvercle et cordon
3 Interrupteur à bascule
4 Soufflet d'interrupteur à bascule
5 Bague déflectrice
6 Moteur
7 Déflecteur
8 Carter du moteur
9 Plaque d'étanchéité
10 Joint d'arbre
11 Impulseur
12 Joint torique
13 Plaque avant
14 Rondelle plate
15 Rondelle-frein
16 Vis à chapeau
17 Couvercle de la cuve de la pompe
18 Joint torique de la cuve
de la pompe
19 Panier de la cuve de la pompe
20 Corps de la cuve
21 Bouchon de vidange et joint torique
22 Vis à chapeau
23 Rondelle-frein
24 Rondelle plate
25 Joint de sortie de la cuve de la pompe
26 Assise
• Plaque signalétique
• Autocollant - Disjoncteur requis
• Étiquette - Ne pas utiliser de pâte
pour raccords filetés
• Étiquette - Électricité, amorçage
5
6
7
N° de
Qté pièce
3 37337-0085
1 Tableau de droite
1 16920-0511
1 32800-0107
1 17290-0004
1 Tableau de droite
1 C69-2
1 17190-0021
1 17301-0150
1 U9-358SS
1 Tableau de droite
1 U9-357
1 C101-272P
4 U43-60SS
4 U43-10SS
4 U30-873SS
1 C3-139P1
1 U9-229
1 C108-33P
1 C153-53P
2 U178-920P
4 U30-64SS
4 U43-11SS
4 U43-41SS
1 C20-123
1 17190-0023
1 32155-4073
1 U27-558
1 61002-0002
1 61002-0004

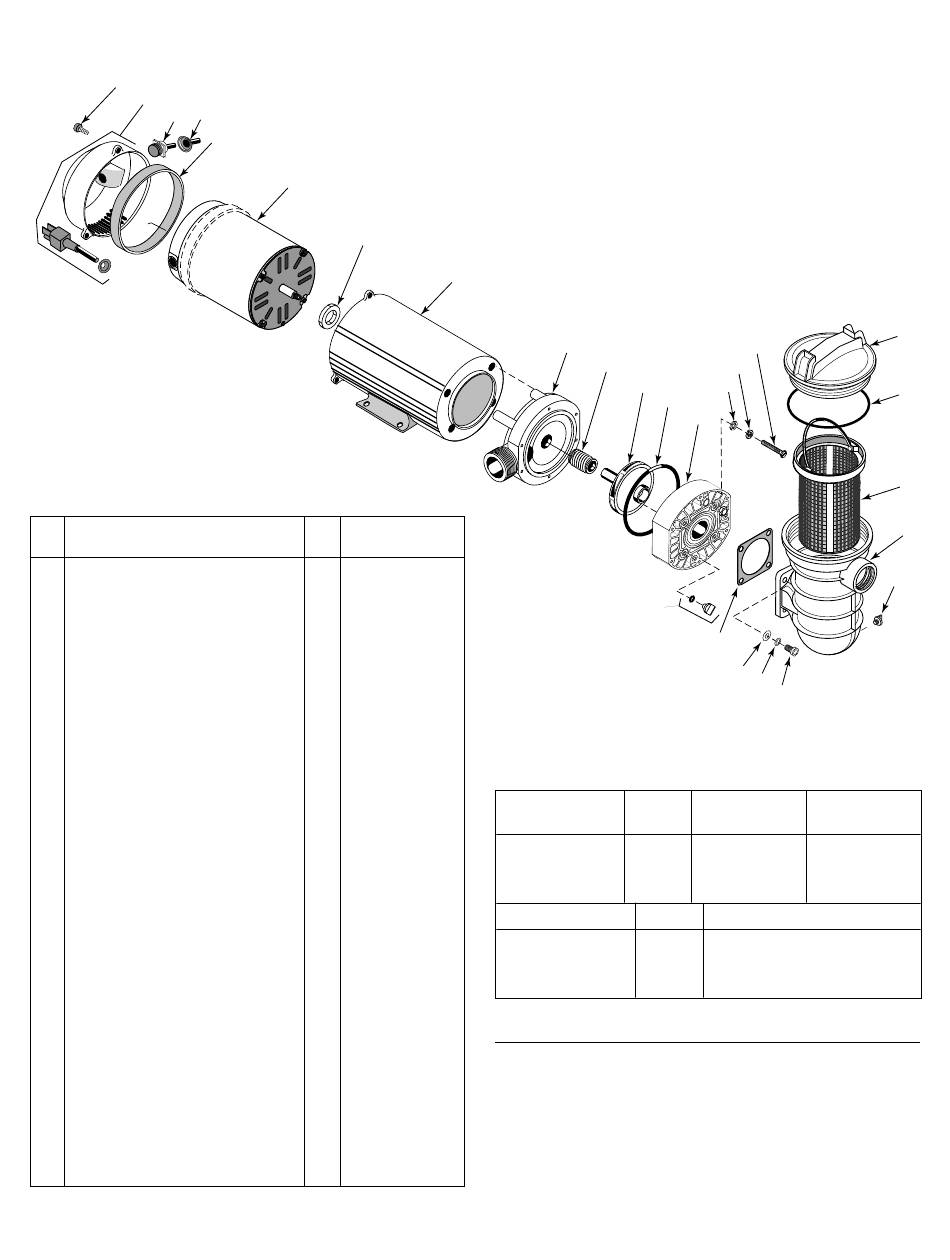

LISTE DES PIÈCES DE RECHANGE –
POMPES DE LA SÉRIE 17290
Voir la plaque signalétique de la pompe pour
connaître le numéro de modèle de la pompe des
systèmes de filtration portant le suffixe -06
8
9
10
Les pièces sont les mêmes pour tous les modèles à l'exception
de ce qui suit : Les réf. 6 : moteur et réf. 11 : impulseur sont
énumérées ci-dessous.
N° de
modèle
115V/60/1
JWPA5E7C-2A3
JWPS5F7C-2A3
N° de modèle
115V/60/1
JWPA5E7C-2A3
JWPS4F7C-2A3
Ensemble couvercle de cuve et joint torique (cuve de 5 po)
L'ensemble comprend le couvercle de cuve C3-139P1 et le
joint torique U9-229.
Cet ensemble porte le n° de pièce PP2075.
17
16
15
11
14
12
13
21
25
24
23
22
N° de moteur
Ch (Réf 6)
1 AS901EL
1-1⁄ 2 SPL AS901SFL
Ch Ensemble cordon et couvercle
1 17190-0026-S
1-1/2SPL 17190-0026-S
17
18
19
20
21
806 0394
N° d'impulseur
(Réf. 11)
C105-228PWS
C105-228PWS
