4.

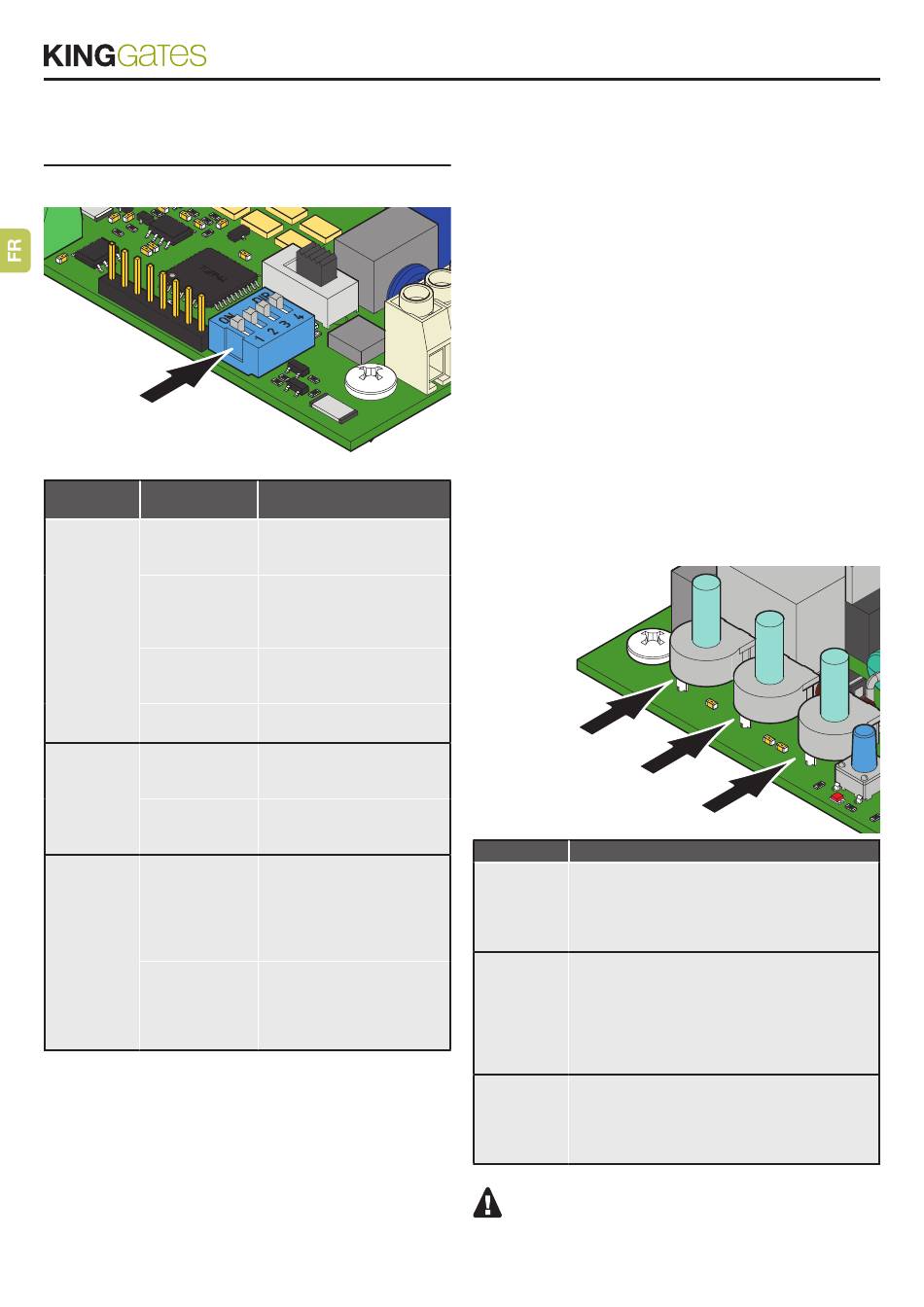

Configuration de la centrale
4.1 -
Réglage du commutateur Dip
DIP
SWITCHES
DIP
DIP-SWITCH
status
DIP 1 STEP
1-ON
2-OFF
DIP 2 AUTO
1-ON
2-ON
1-OFF
2-ON
1-OFF
2-OFF
DIP 3
ON
CHECK
OFF
DIP 4
ON
FUNCTION
OFF
DIP1 "STEP":
Si le switch est sur ON, le mode pas à pas est activé. A chaque
impulsion de départ, (par câble ou radio), la centrale effectue une ac-
tion. Si l'automatisme est à l'arrêt elle fait partir le moteur et lorsque
l'automatisme est en mouvement le stop. Si le switch "STEP" est
sur OFF, le mode de fonctionnement OUVERTURE TOTAL/PAUSE/
FERMETURETOTAL/STOP s'active (Collectif/Résidentiel). La cen-
trale accepte uniquement les commande en ouverture. Donc elle
ouvre l'automatisme lorsqu'il est fermé. Lorsqu'il est ouvert, il repart
à zéro avec le temps de pause ». Lorsque l'automatisme est en ou-
verture, elle continue d'ouvrir et lorsque l'automatisme est en ferme-
58
31
Description de l'opération
Mode de commande pas à
pas: Ouvre / Stop / Ferme /
Stop
Pas à pas avec fermeture
automatique (temps
programmé avec le trimmer «
pause »)
Ouverture uniquement et
fermeture automatique
(Copropriété et résidence)
Mode de commande Ouvre /
Ferme / Ouvre (Pas de Stop)
Teste des dispositifs de
sécurité connectés au bornier
[3] "Photo test" activé
Teste des dispositifs de
sécurité connectés au bornier
[3] "Photo test" désactivé
Les appareils connectés
au bornier "S2 Photo" [4]
interviennent en arrêtant le
mouvement à la fois dans
les phases d'ouverture et de
fermeture
Les appareils connectés
au bornier "S2 Photo" [4]
interviennent juste pendant
la phase de fermeture avec
inversion immédiate
ture elle rouvre complètement. La fermeture de l'automatisme a lieu
avec le temps programmé à l'aide du trimmer "PAUSE", si le switch
"AUTO" est sur ON. Dans le cas contraire, il faut fournir une com-
mande au démarrage lorsque l'automatisme est entièrement ouvert.
DIP2 "AUTO":
Si le switch est sur ON, la fermeture automatique est activée. La
centrale ferme automatiquement la porte après le temps défini par le
bouton "PAUSE" (voir paragraphe 4.2). Si le switch "AUTO" est sur
OFF, la fermeture automatique est désactivée. Pour fermer la porte,
une commande doit donc être donnée (filaire ou radio).
DIP3 "TEST":
Si le switch est sur ON, les dispositifs de sécurité connectés à la
borne "Photo test" [3] sont soumis à un contrôle préventif avant de
commencer tout mouvement.
Si le switch "CHECK" est sur OFF, les dispositifs de sécurité
connectés à la borne "Photo test" [3] sont alimentés en permanence.
DIP4 "FONCTION":
Si le switch sur ON, les dispositifs de sécurité connecté à la borne
"S2 Photo" terminal [4] intervienne en arrêtant le mouvement à la fois
en fermeture t en ouverture. Si le switch est sur OFF, les dispositifs
de sécurité connectés à la borne "S2 Photo" [4] interviennent juste
pendant la phase de fermeture avec inversion immédiate.
4.2 -
Réglage des trimmers
32
PAUSE
OBSTACLE
FORCE
BOUTON
Description de l'opération
FORCE
Force/Vitesse : Réglage de la force des moteurs.
En tournant dans le sens horaire », le trimmer
augmente la force et la vitesse. Pour que la
modification soit effective, il faut effectuer une
programmation de course.
OBSTACLE
Obstacle, la sensibilité à l'obstacle : Réglage de
la détection d'obstacle. En tournant dans le sens
horaire le trimmer augmente le temps de poussée
avant la détection de l'obstacle (sensibilité faible). Par
conséquent, dans les systèmes avec des conditions
mécaniques particulièrement défavorables, il est
conseillé de maintenir élevé le temps de poussée.
PAUSE
Temps d'arrêt : Temps de pause avant la
fermeture automatique. EN tournant dans le
sens horaire, le trimmer augmente son temps de
pause de 0 à 180 secondes. Ce trimmer est actif
uniquement sir le switch AUTO est sur ON.
La variation du trimmer "POWER" n'a aucun effet tant
que la course n'est pas reprogrammée (par. 6).
