15.2

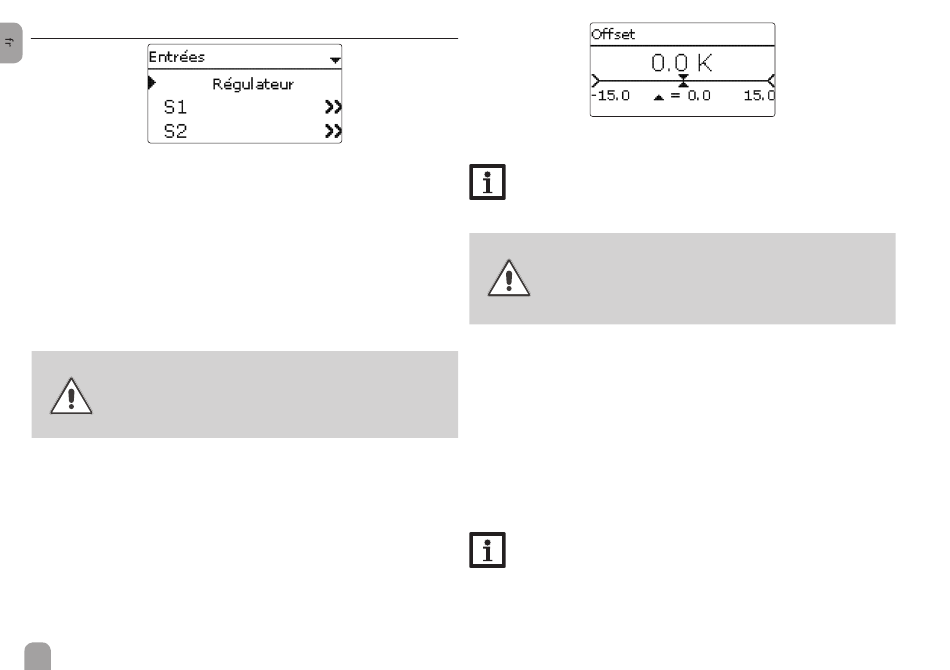

Entrées
Ce sous-menu permet de spécifier, pour chaque entrée, le type de sonde connec-
tée. Vous pouvez choisir entre les types suivants :
• S1 ... S12 :
Interr., Fern (dispositif de commande à distance), BAS
(interrupteur de mode de fonctionnement), Pt1000,
Pt500, KTY, Pas de
• S13 / IMP1 ... S15 / IMP3 : Impulsion, Interr., Fern (dispositif de commande à
distance), BAS (interrupteur de mode de fonctionne-
ment), Pt1000, Pt500, KTY, Pas de
• CS10:
A ... K
• Ga1, Ga2 :
RPS, VFS, Pas de
• Gd1, Gd2 :
RPD, VFD, Pas de
• FR1 :
DN20, DN25, DN32, Pas de
ATTENTION !
Risque d'endommagement du système !
Si vous sélectionnez un type de sonde erroné, ceci peut perturber
le bon fonctionnement du régulateur. Cela peut même provoquer
des dommages au système !
Î Veillez donc à sélectionner le type de sonde correct !
Les types KTY, Pt500 et Pt1000 offrent l'option offset. Celle-ci permet de régler
un offset (calibrage) individuel pour chacune des sondes.
Î Pour régler un offset, sélectionnez la sonde souhaitée avec la touche ➄.
64
Î Pour définir un offset, réglez la valeur souhaitée avec les touches ❷ et ❹ et
validez-la avec la touche ➄.
Note
Lorsque vous avez attribué une sonde de température à cette fonction, les
types de sonde Interrupteur, Fern, BAS, Impulsion et Pas de ne sont
plus disponibles pour la sortie correspondante.
ATTENTION !
Risque d'endommagement de l'appareil !
Les entrées pour sondes réglées sur le type de sonde Interrupteur
sont conçues pour le branchement d'interrupteurs sans potentiel !
Î Veillez à ne pas exposer ces dernières à une tension
électrique !
Lorsque vous sélectionnez Interrupteur, l'option Inversé s'affiche. Si vous activez
celle-ci, l'interrupteur fonctionnera de manière inverse.
Offset des sondes CS
Si vous souhaitez connecter une sonde d'irradiation CS10 au régulateur, vous de-
vrez d'abord effectuer un offset.
Pour cela, réaliser les opérations suivantes :
Î Sélectionnez le type CS dans le sous-menu Type.
Î Sélectionnez Offset.
Î Répondez à la question Supprimer? par Oui.
Î Sélectionnez retour et retournez au menu Entrées. Branchez ensuite la sonde
CS.
Note
Si vous utilisez des sondes Grundfos Direct Sensors
bornes de masse pour sondes au bloc PE (voir page 7).
, connectez le bloc de
TM
