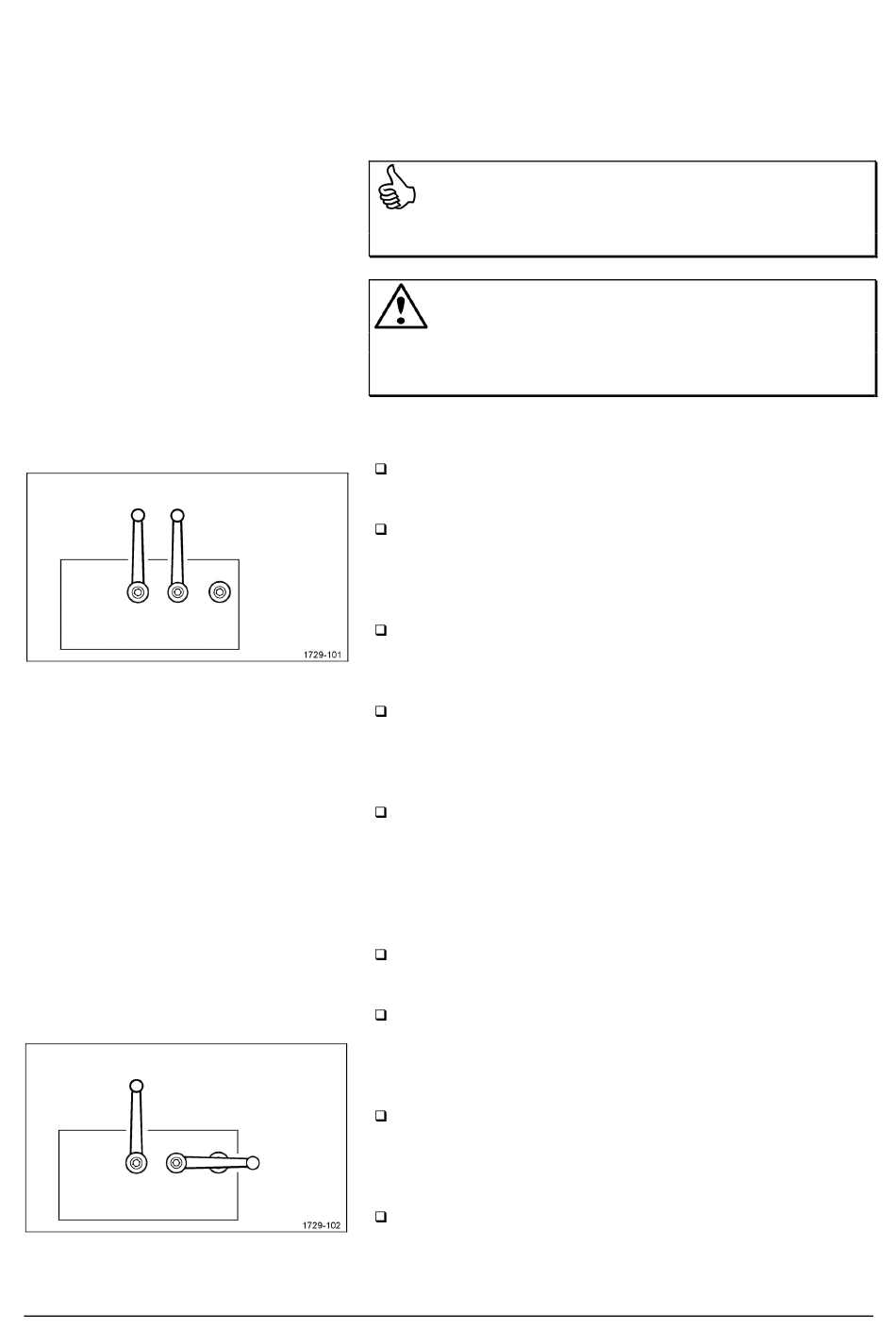

Figure 70
Figure 71
60
7.3.7. Appareil de commande Balercontrol E
système de coupe à 17 couteaux
fond de canal pivotant HYDROFLEXCONTROL
Remarque ! Pour le fonctionnement en production
normal, les deux robinets à boisseau sphérique doivent être
tournés vers la machine (cf. Figure 70)!
Attention !
Avant de pouvoir amener un groupe de couteaux en position de
coupe, il faut d'abord ramener tous les couteaux – qui peuvent
se trouver en position de coupe – à la position de repos.
Amener le système de coupe en position de coupe
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 70.
Positionner la vanne-pilote du tracteur sur "Descente"
jusqu'à ce que le système de coupe ait définitivement atteint
la position de repos (jusqu'à ce que les couteaux soient
entièrement rentrés dans la tôle de fond) et jusqu'à ce que le
fond de canal pivotant se soit entièrement ouvert (descente).
Sélectionner le groupe de 8 couteaux ou le groupe de 9
couteaux ou l'ensemble des 17 couteaux à l'aide des
vannes hydrauliques. (cf. 7.2.2. Sélection du groupe de
couteaux (BALERCONTROL E).
Positionner la vanne-pilote du tracteur sur "Montée" jusqu'à
ce que le système de coupe ait définitivement atteint la
position de coupe (donc jusqu'à ce que les couteaux soient
complètement sortis de la tôle de fond) et jusqu'à ce que le
fond de canal pivotant se soit entièrement fermé (montée).
Pour que les accumulateurs hydrauliques puissent se
remplir : actionner encore la vanne-pilote du tracteur
pendant environ 5 secondes après que les couteaux ont
atteint la position de coupe.
Amener le système de coupe en position de repos
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 70.
Positionner la vanne-pilote du tracteur sur "Descente"
jusqu'à ce que le système de coupe ait définitivement atteint
la position de repos (jusqu'à ce que les couteaux soient
entièrement rentrés dans la tôle de fond) et jusqu'à ce que le
fond de canal pivotant se soit entièrement ouvert (descente).
Pour que les accumulateurs hydrauliques puissent se vider :
actionner encore la vanne-pilote du tracteur pendant environ
5 secondes après que les couteaux ont atteint la position de
repos.
Pour continuer à travailler sans système de coupe :
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 71. Le verrouillage hydraulique du système de
coupe est ainsi activé.
WELGER RP 245
